支模架搭设小常识

封顶杆缺失


正确做法：
可调支托底部的立杆顶端应沿纵横向设置一道水平拉杆。

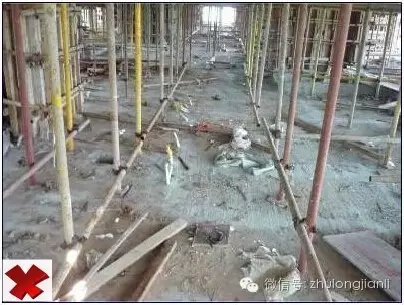

扫地杆缺失

正确做法：
在立杆底距地面200mm高处，沿纵横向设置一道水平拉杆。



纵、横、竖向和水平剪刀撑缺失

正确做法：
纵向竖直剪刀撑，在竖直面紧贴立杆沿支架纵向全高全长设置；点这 .免费下载施工技术资料横向竖直剪刀撑，在竖向直面紧贴立杆沿支架横向全高全长设置；水平剪刀撑
沿水平面紧贴水平杆全平面设置。

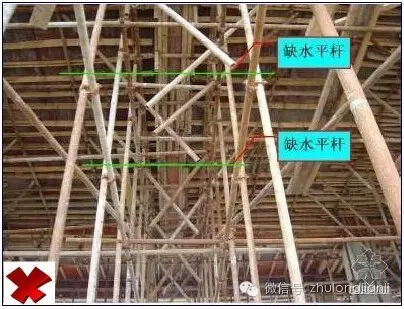

水平杆缺失

 正确做法：
水平杆应纵横两向布置，每步高上纵横两向均不应缺杆。

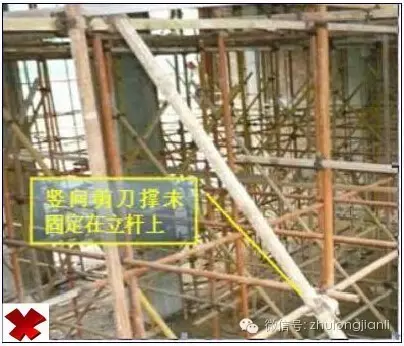

竖向剪刀撑未在固定在立杆上

 正确做法：
竖直剪刀撑应与每一条与其相交的立杆扣接(不直接与竖直剪刀撑斜杆接触的立杆除外)。


顶托
 可调顶托伸出长度超长；顶托与立杆轴线偏差过大，未垂直支顶
正确做法：
可调顶托伸出长度不应超过200mm。
除设计图另有规定外，所有垂直支架柱应保证其垂直。螺杆外径与立杆钢管内径的间隙不得大于3mm，安装时应保证上下司心。

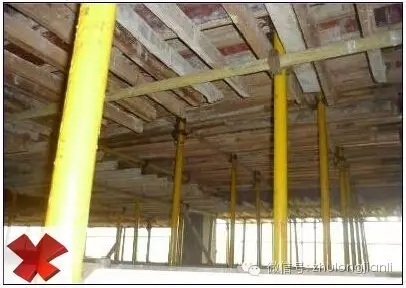

立柱底部使用可调支托/未设垫板

正确做法：
 木立杜底部应设垫木，顶部应设支撑头。点这 .免费下载施工技术资料钢管立柱底部应设垫木和底座



支架基础积水
正确做法：
支架的支承而为地面时，场地应平整，排水应畅通，地面不应发生沉陷。

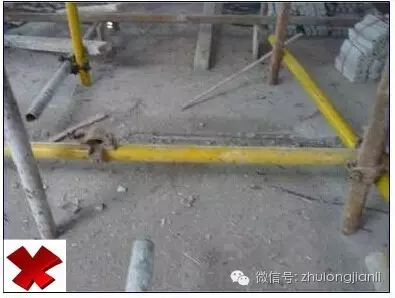

立杆在同一步高内搭接接长
 正确做法：
立杆应采用对接接长，相邻两立杆的接长不应在同一步高内。

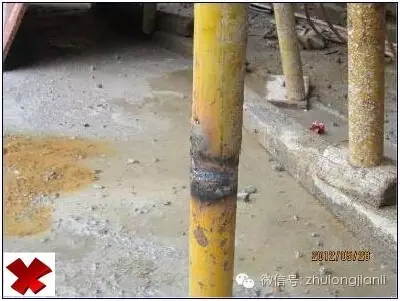

钢管焊接接长

正确做法：
禁止钢管焊接接长


支撑体系钢木混用

 正确做法：
模板安装应按设计与施工说明书顺序拼装。木杆、钢管、门架等不得混用


支架立杆悬空
正确做法：


使用梁侧模作为楼板模板支撑
 正确做法：
梁、板支撑体系应按专项方案分开设置


支架未与结构构件连接
 正确做法：
当支架立柱高度超过5m时，应在立柱周围外侧和中间有结构柱的部位，按水平间距6-9m、竖向间距2-3m与建筑结构设置一个固结点。


支架与外架相连

正确做法：
安装圈梁、阳台、雨蓬及挑檐等模板时，其支撑应独立设置，不得支搭在施工脚手架上


架体防护不严

正确做法：


扣件螺栓滑丝，无垫圈
 正确做法：
扣件进入施工现场应检查新产品合格证，并应进行抽样复试，技术性能应符合现行国家标准《钢管脚于架扣件》GB15831的规定。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。


扣件破损，壁厚不足或紧固力不足
 正确做法：点这 .免费下载施工技术资料
扣件螺栓的拧紧力矩不应小于40N.m，不应大于65N.  m安装完成后的扣件螺栓应采用力矩扳手抽样检查。


钢管锈蚀变形等
正确做法：
不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管，应做防腐处理。
