泄氯吸收装置的选型与验收

氯气是一种经济有效的水处理消毒剂和漂白剂，同时氯气也是一种具有强烈刺激气味的剧毒物质，对生物有极强的杀伤力。一旦发生泄漏事故，不仅直接影响水厂正常生产，而且会对周边人民的生命安全造成巨大的破坏。因此，如何选择一套技术先进、设计合理、运行可靠的泄氯吸收装置，已成为水行业生产安全工作的重中之重。

一、选型依据

1.泄氯吸收装置的吸收能力：

吸收能力是衡量一套装置是否安全可靠的重要参数，体现在额定时间内额定容量的吸收液最大能吸收氯气的量。市面上销售的设备均标明吸收量的小大，该参数是生产厂家在产品定型时，通过试验检测得出的结果，即设备在常温、常压下、进风口气体中氯气的浓度达到100%时，一个小时内能够吸收氯气的量。一般实际使用中，氯气浓度会发生变化，装置吸收氯气的速度与气体中氯气的浓度成正比。

2、泄氯吸收装置的吸收效率：

吸收效率是检测一套装置是否高效的重要指标，体现在额定浓度的氯气被吸收装置处理完毕的最短时间。一般检验泄氯吸收装置吸收效率的有效方法是：在氯库房中放氯1000ppm，需保证60分钟内能使氯气浓度降至3ppm以下。

3.泄氯吸收装置的结构:

泄氯吸收装置中的主体设备吸收塔采用填料填充，属于化工传质设备的一种，一般空塔设计流速一般都在2~3米/秒。市面上的部分设备为了保证吸收效率，采用较大的风机，易造成吸收塔中喷淋的吸收液无法正常喷淋，导致液泛现象；部分设备为了保证接触面积，吸收塔塔径选择过大，造成空塔流速过小，喷淋的吸收液易阻碍风量正常流动，导致气堵现象。吸收塔只有在允许空塔流速的范围内，尽可能做到使风量、塔径及接触面积最大化，这样才能达到对氯气进行高效吸收的目的。

塔径和系统风量确定后，需确定吸收塔的形式。市面上的吸收塔有两种形式：一种是单塔多层，另一种是双塔串连，两种类型装置选用的都是离心式风机，根据风机性能曲线图可以看出，风机的流量与压力成反比，由于该类风机全压低，若双塔串联，造成系统阻力大，风量就小，为了在最短时间内吸收完泄漏的氯气，应选择单塔多层的吸收装置。

4.氯库房体积大小

氯库房内混合气体与泄氯吸收装置构成一个闭路循环系统，在这个系统内气体的循环次数会影响到氯气的吸收效果：在《城镇供水厂运行、维护及安全技术规程》CJJ58- 2009中第20页4.4.7.4条规定：泄氯吸收装置风机风量要满足气体循环次数（8-12）次/小时，并以此作为设计装置的重要参数。

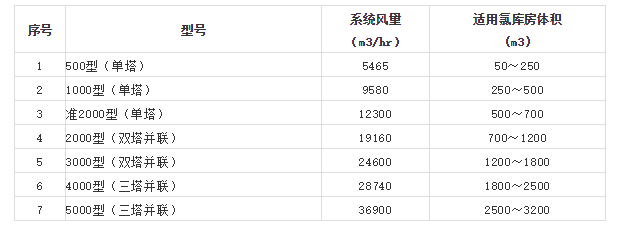

氯气的泄漏是由于氯气钢瓶、管道突然爆裂，在较短的时间内迅速扩散，并在地面进行沉积，同时具有极强的氧化性和腐蚀性等特点。要求泄氯吸收装置在最短的时间内将氯气的浓度降低到安全范围内。泄氯吸收装置的循环次数在设计上应大于12次/时。因此在选择泄氯吸收装置时，氯库房的大小（由此决定了循环风量）是选择泄氯吸收装置类型的关键因素。以塔径为1300mm的泄氯吸收装置为例，同类型装置对应的氯库房容积及循环风量对应关系如下（表一）：

表格中的各参数为氯库房结构较为简单的选型建议，若氯库房结构较为复杂（如在线氯瓶区与空、满瓶堆放间分隔放置或氯库房为双层结构等）的情况下则根据氯库房的实际情况进行优化配置。

二、泄氯吸收装置的验收

泄氯吸收装置安装竣工后，用户必须对装置的综合性能进行验收，可以按以下步骤进行逐行检查。

1.吸收装置的外观验收:

泄氯吸收装置的外观检查，吸收塔是否垂直，基础有无变形，运转设备的地脚螺栓是否紧固，管道是否横平、竖直，管支架是否牢固。铭牌标示、合格证是否齐全。液位计的标尺是否在范围内。手盘运转设备是否灵活，有无时紧时松现象。

2.泄氯吸收装置的单机试车和交接验收:

A.人工启动液下泵、离心风机，检查运转设备的振动、噪音、温升是否在允许的范围内。

B.密封性能：用肥皂水或洗衣粉水涂抹在管道和设备连接处应无气泡。

C.自动化性能：仪表的检验，用消毒片或盐酸与高锰酸钾反应产生少量的氯气，靠近探头来检测，检验装置能否报警、自动启动和自动停止。

D.交接验收:当选择的是成熟产品时，上述工作完成后，可视同验收合格。

3.放氯试验：

为了检验泄氯吸收装置的综合性能，可以在氯库内人为的放少量氯气进行检验，但放氯是一种破坏性的试验，应慎之又慎，准备好必要的防护措施，做到万无一失。

3.1 氯气浓度计算(ppm 百万分浓度)：

由于国内还没有测量高浓度氯气的仪器，放氯前需对放氯量进行确定，建议放氯量控制在氯库房内氯气浓度1000 ppm，氯库房氯气浓度计算方法如下：

V氯气=W/M×22.4

V库房=L×B×H

V浓度= （V氯气/V库房）×1×106

式中：V氯气代表氯气的体积（立方米）

W：代表放氯量（公斤）

M：代表氯气分子量

V库房：代表库房体积（立方米）

V浓度：代表库房中氯气浓度（ppm）

22.4：在标准状况（STP）0℃( 273K)、1.01×10^5Pa下，1摩尔任何理想气体所占的体积都约为22.4L

L、B、H分别代表氯库房的长度、宽度、高（米）

（注：实际放氯验收过程中，装置在近似于常温、常压下运行，温度、压力对计算结果的影响可忽略不计。此种计算方式没有考虑压力、温度的影响。若精确计算可用理想气体状态方程进行校正。）

3.2 放氯过程中的防护措施：

安全防范准备工作，放氯是一种破坏性试验，放氯前须通过当地安监、消防等部门的批准。现场作好包括消防、医疗急救、及应急补救措施等内容，特别是停电后的应急处理方案。

氯库房内运转设备及管件、电器应用塑料薄膜包裹好，探头也需保护（探头量程小，灵敏度高，探头吸收大量氯气后灵敏度会降低，滞后时间相当长，恢复较慢），门、窗要密闭。

参加试验人员应穿着防化服，戴上防毒面罩，非相关人员应远离现场，站在上风口。

3.3 放氯的操作流程：

将放氯钢瓶置于氯库房外的台秤上，出口接管到库房内，检查库房内确认无人后，关闭门窗。缓慢开启钢瓶气阀门，利用台秤显示重量来控制气阀的开启度。
