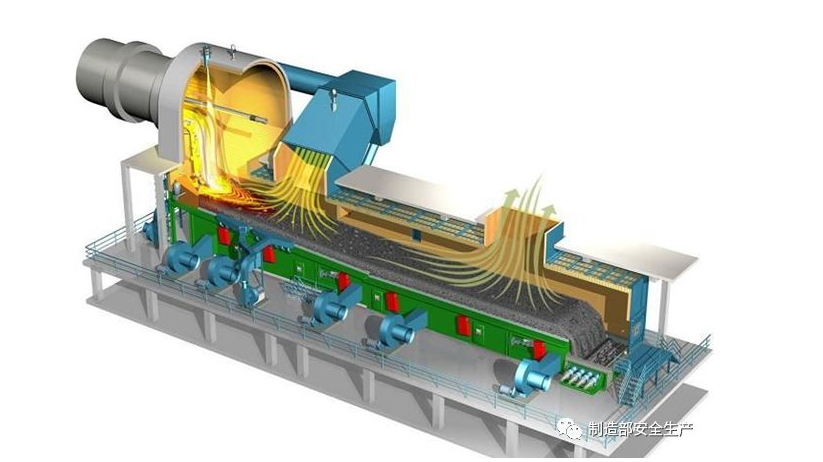

回转窑、高温风机和篦冷机的结构原理图

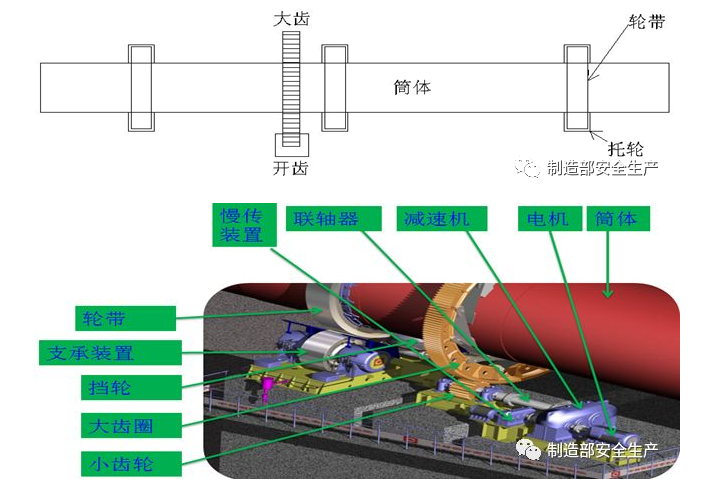

 回转窑结构：回转窑主要由窑筒体、轮带装置、传动装置、托轮支承装置、液压挡轮装置、窑头密封装置、窑尾密封装置、窑头罩装置等部件组成。
     回转窑工作原理：回转窑的筒体由钢板卷制而成，筒体内镶砌耐火砖衬，且与水平线成规定的斜度（正弦：3.5%），由3个轮带支承在各档托轮支承装置上，在入料端轮带（窑尾第三档）附近的筒体上用切向弹簧板把一个大齿圈与窑筒体连接起来，大齿圈其下有一个小齿轮与其啮合。正常运转时，由主传动电动机经主减速机向该开式齿轮装置传递动力，驱动回转窑。
    物料从窑尾（筒体的高端）进入窑内煅烧。由于筒体的倾斜和缓慢的回转作用，物料既沿圆周方向翻滚又沿轴向（从高端向低端）移动，继续完成分解和烧成的工艺过程，最后，生成熟料经窑头进入冷却机冷却。
    燃料由窑头喷入窑内，在窑内进行燃烧，发出的热量加热生料，使生料煅烧成为熟料，燃烧产生的废气与物料进行热交换后，由窑进料端进入窑尾系统（预热器及收尘器），最后由烟囱排入大气。

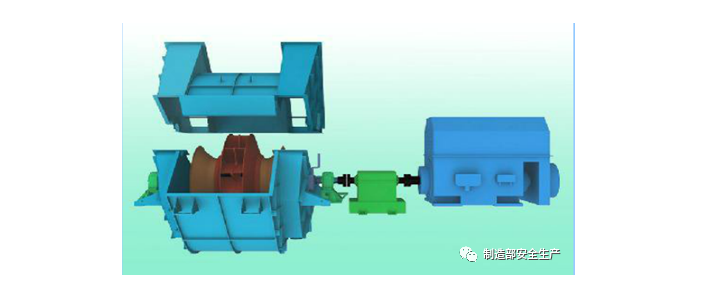

     高温风机构造：风机主要有由进风口、叶轮、外壳、 电机、 轴承座、等元件组成。

       工作原理：输入电功率 透过电机带动风机叶轮旋转 达到对气体产生吸风或抽风效果。电机将电功率转成机械功率，带动叶轮旋转进风口，为导引气体流畅的进入叶轮，叶轮为将旋转时的动能移转给气体转成流体功率，表现成风压风量机壳为收集叶轮吹出的气体，控制气体的流向轴承座为支撑叶轮轴心旋转的构件。
