止回阀到底安装在什么位置?你装对了吗?

今天我们来讨论一下止回阀安装位置。止回阀的安装位置如何确定呢?泵前安装与泵后安装止回阀有何区别,泵前安装适用于哪些地方?止回阀通常要配合其他阀门一起使用,那么跟其他阀门配合使用时,止回阀要安装在哪里呢?


止回阀又叫逆止阀,是一种自动阀门,它依靠管道内流动介质的压力推动阀瓣,来实现阀门的关闭和开启,当介质停止流动,止回阀阀瓣关闭,它能有效防止管道内介质发生倒流,这对于保障管道的安全起到了很大的作用。

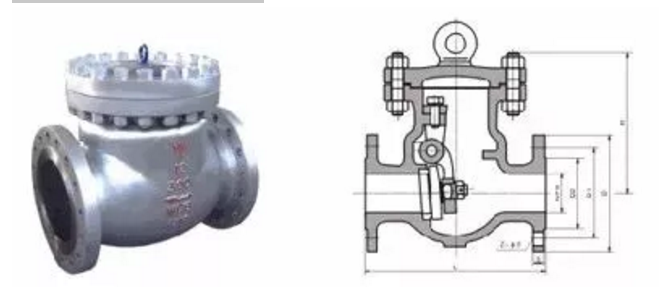

止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和直通式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀分为蝶式双瓣、蝶式单瓣,以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

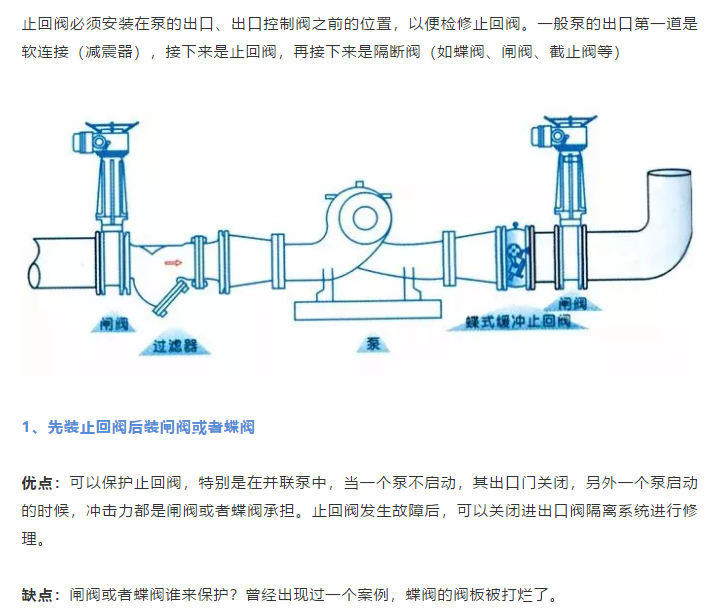

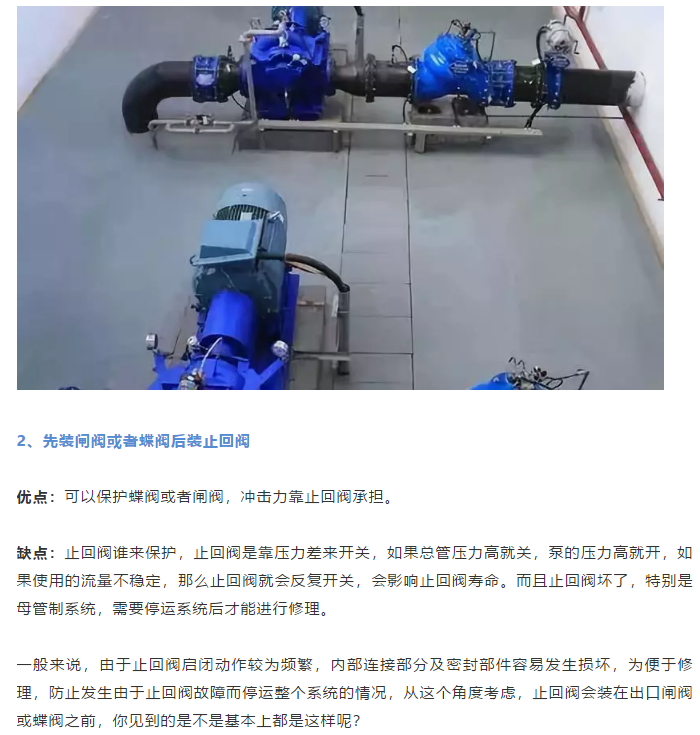

安装止回阀是为了保证水泵内部水流的流向,从而保障水泵的正常工作。所以关于止回阀的安装位置,到底是安装在水泵前还是水泵后,可以分两种情况:


一种是安装在水泵前竖吸管端头,也叫底阀。目的是为了不用抽一次水向水泵充一次水,因为水泵内以及泵前的吸管内无水时水泵只能空转抽不上水,所以水泵内必须充满水才能抽出水。这种水泵的安装是高于液面时的一种方法,也叫负压法。
