离心风机知识汇总

一、离心风机概述:

风机是一种用于压缩和输送气体的机械,从能量观点来看,它是把原动机的机械能量转变为气体能量的一种机械。


风机分类及用途:

按作用原理分类:

透平式风机--通过旋转叶片压缩输送气体的风机。

容积式风机—用改变气体容积的方法压缩及输送气体机械。


按气流运动方向分类:

离心式风机—气流轴向驶入风机叶轮后,在离心力作用下被压缩,主要沿径向流动。

轴流式风机—气流轴向驶入旋转叶片通道,由于叶片与气体相互作用,气体被压缩后,近似在圆柱型表面上沿轴线方向流动。

混流式风机—气体与主轴成某一角度的方向进入旋转叶道,近似沿锥面流动。

横流式风机—气体横贯旋转叶道,而受到叶片作用升高压力。


通风机高低压相应分类如下(在标准状态下)

低压离心通风机:全压P≤1000Pa

中压离心通风机:全压P=1000-8000Pa

高压离心通风机:全压P=8000-30000Pa

低压轴流通风机:全压P≤500Pa

高压轴流通风机:全压P=500-3000Pa


风机全称及型号表示方法:

风机主要技术参数的概念

1)压力:离心通风机的压力指升压(相对于大气的压力),即气体在风机内压力的升高值或者该风机进出口处气体压力之差。它有静压、动压、全压之分。

2)流量:单位时间内流过风机的气体容积的量,又称风量。常用Q来表示,常用单位是;m3/s、m3/min、m3/h(秒、分、小时)。

3)转速:风机转子旋转速度。

常以n来表示、其单位用r/min(r表示转速,min表示分钟)。

4)功率:驱动风机所需要的功率。

常以N来表示、其单位用Kw。


常用风机用途代号


代 号

代 号

代 号

代 号

代 号

汉字

简写

汉字

简写

汉字

简写

汉字

简写

汉字

简 写

通用

防爆

排尘

烧结

化气

T

B

C

SJ

HQ

防腐

高温

煤粉

动力

油气

F

W

M

DL

YQ

矿井

冷却

热风

高炉

天然气

K

L

R

GL

TQ

锅引

锅炉

粉末

转炉

冷冻

Y

G

FM

ZL

LD

纺织

隧道

凉风

煤气

空调

FZ

SD

LF

MQ

KT


传动方式及机械效率:

传动方式

机械效率

电动机直联传动 (A型)联轴器联接转动(D、F型)

皮带传动(B、C、E型)

1.00

0.98

0.95

二、离心风机的组成及结构

1.风机的组成:

风机采用单吸入D型传动结构,由联轴器将风机和电机联接起来。风机本体主要由机壳、进风口、转子组(叶轮及主轴)、轴承箱、联轴器等部分组成。(F型传动它是双支撑两个轴承箱,单吸的有一个进风室,双吸的有两个进风室。C、B型传动的有主动轮和被动轮)。

机组除风机本体外,根据用户需要,还可配备各种外配套,常见的有:电机、调节门、整体支架、电动执行器、消声器等。


2.风机的结构简介:

2.1 风机可制成顺转或逆转两种型式:从电机一端正视,如叶轮按顺时针方向旋转称顺旋风机,以“顺”表示;按逆时针方向旋转称逆风机,以“逆”表示。

风机的出口位置以机壳的出口角度表示:“顺”、“逆”均可制成0°、 45°、 90°、135°、180°、225°共六种角度。也可按用户的要求制成其他的特殊角度。

根据具体的情况,轴承箱有以下两种:

(1) 水冷却轴承箱

(2) 油冷却轴承箱


三.风机的维修与保养

正确的维护、保养,是风机安全可靠运行,提高风机使用寿命的重要保证。因此,在使用风机时,必须引起充分的重视。


3.1. 叶轮的维修、保养

在叶轮运转初期及所有定期检查的时候,只要一有机会,都必须检查叶轮是否出现裂纹、磨损、积尘等缺陷。

只要有可能,都必须使叶轮保持清洁状态,并定期用钢丝刷刷去上面的积尘和锈皮等,因为随着运行时间的加长,这些灰尘由于不可能均匀地附着在叶轮上,而造成叶轮平衡破坏,以至引起转子振动。

叶轮只要进行了修理,就需要对其再作动平衡。如有条件,可以使用便携试动平衡仪在现场进行平衡。在作动平衡之前,必须检查所有紧定螺栓是否上紧。因为叶轮已经在不平衡状态下运行了一段时间,这些螺栓可能已经松动。


3.2. 机壳与进气室的维修保养

除定期检查机壳与进气室内部是否有严重的磨损,清除严重的粉尘堆积之外,这些部位可不进行其他特殊的维修。

定期检查所有的紧固螺栓是否紧固,对有压紧螺栓部的风机,将底脚上的蝶形弹簧压紧到图纸所规定的安装高度。说


3.3. 轴承部的维修保养

经常检查轴承润滑油供油情况,如果箱体出现漏油,可以把端盖的螺栓拧紧一点,这样还不行的话,可能只好换用新的密封填料了。


3.4. 其余各配套设备的维修保养

各配套设备包括电机、电动执行器、仪器、仪表等的维修保养详见各自的使用说明书。这些使用说明书都由各配套制造厂家提供,本制造厂将这些说明书随机装箱提供给用户。


3.5. 风机停止使用时的维修保养

风机停止使用时,当环境温度低于5℃时,应将设备及管路的余水放掉,以避免冻坏设备及管路。


3.6.风机长期停车存放不用时的保养工作

(1) 将轴承及其它主要的零部件的表面涂上防锈油以免锈蚀。

(2) 风机转子每隔半月左右,应人工手动搬动转子旋转半圈(既180°),搬动前应在轴端作好标记,使原来最上方的点,搬动转子后位于最下方。

注:风机轴承型号详见总图。


四:风机运转中故障产生的原因

4.1.风机震动剧烈:

4.1.1. 风机轴与电机轴不同心。

4.1.2. 基础或整体支架的刚度不够。

4.1.3. 叶轮螺栓或铆钉松动及叶轮变形。

4.1.4. 叶轮轴盘孔与轴配合松动。

4.1.5. 机壳、轴承座与支架,轴承座与轴承盖等联接螺栓松动。

4.1.6. 叶片有积灰、污垢、叶片磨损、叶轮变形轴弯曲使转子产生不平衡。

4.1.7. 风机进、出口管道安装不良,产生共振。

4.2.轴承温升过高:

4.2.1. 轴承箱振动剧烈

4.2.2. 润滑脂或油质量不良、变质和含有灰尘、沙粒、污垢等杂质或充填量不当。

4.2.3. 轴与滚动轴承安装歪斜,前后两轴承不同心。

4.2.4. 滚动轴承外圈转动。(和轴承箱摩擦)。

4.2.5. 滚动轴承内圈相对主轴转动(即跑内圈和主轴摩擦)

4.2.6. 滚动轴承损坏或轴弯曲。

4.2.7 冷却水过少或中断(对于要求水冷却轴承的风机)。

4.3.机壳或进风口与叶轮摩擦。

4.4.电动机电流过大或温升过高:

4.4.1. 启动时,调节门或出气管道内闸门未关严。

4.4.2. 电动机输入电压低或电源单相断电。

4.4.3. 风机输送介质的温度过低(即气体密度过大),造成电机超负荷。

4.4.4. 系统性能与风机性能不匹配。系统阻力小,而留的富裕量大,造成风机运行在低压力大流量区域。


五、离心风机的常见故障及排出

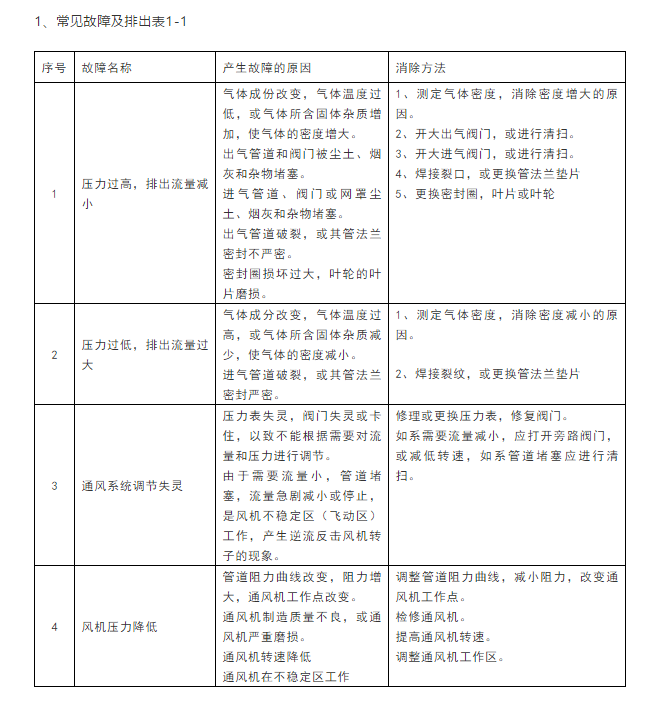

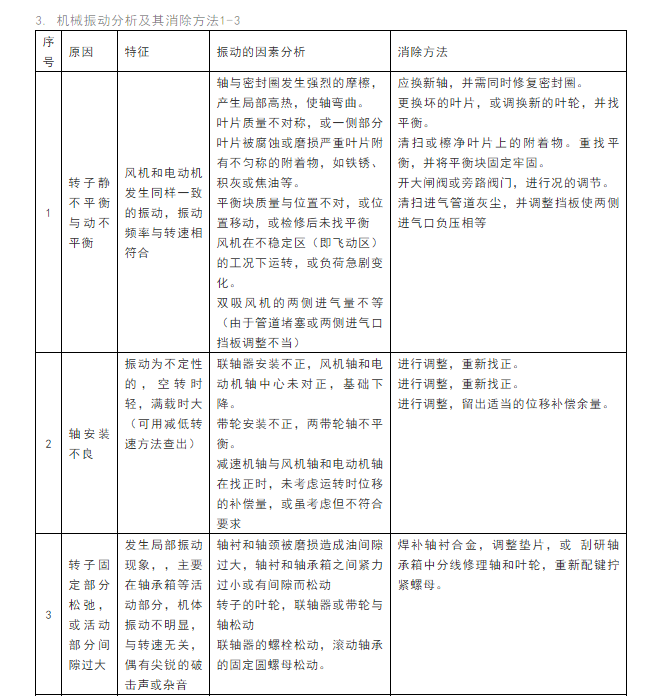

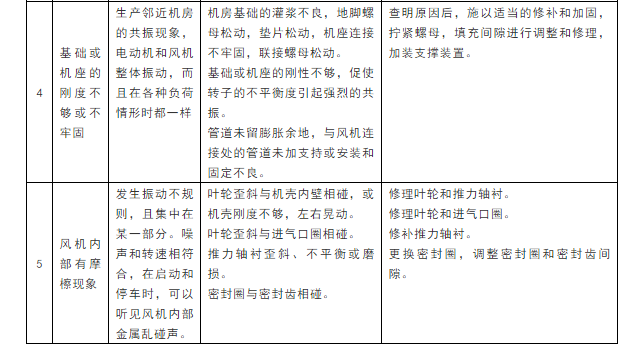

离心式通用风机、轴流式风机、离心式鼓风机和压缩机的性能故障、机械故障、机械震动、润滑系统故障和轴承故障等产生的原因和消除方法见表1-1,1-2,1-3。1.
