除氧器工作原理


(1)初级除氧过程

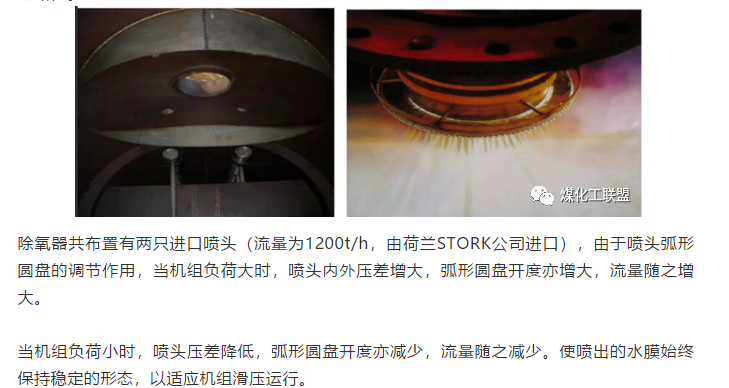

在初级除氧阶段,凝结水经过高压喷嘴形成发散的锥形水膜向下进入初级除氧区,水膜在这个区域内与上行的过热蒸汽充分接触,


迅速将水加热到除氧器压力下的饱和温度,大部分氧气从水中析出,在每个喷嘴的周围设有四个排气口,以及时排出析出的氧气。



(2)深度除氧过程

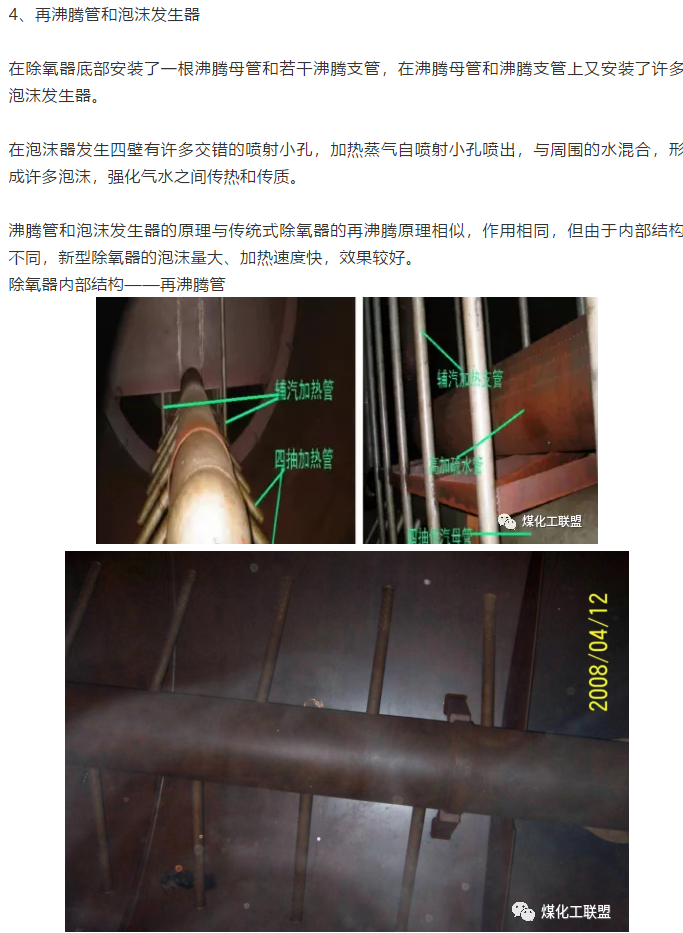

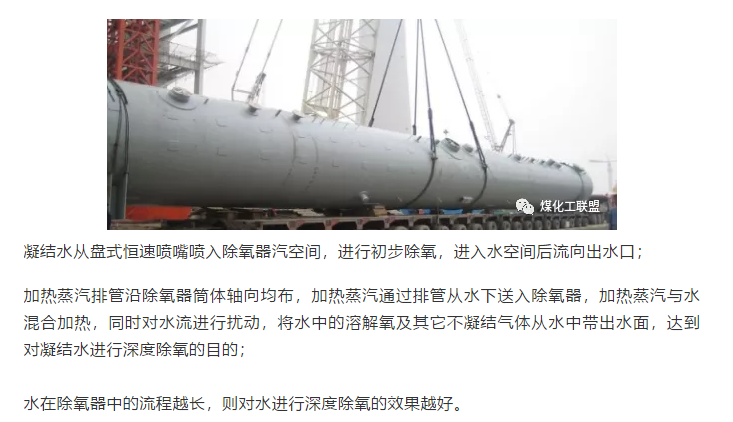

经过初步除氧的水落入水空间流向出水口;加热蒸汽通过排管从水下送入,与水混合加热,同时对水流进行扰动,


并将水中的溶解氧及其它不凝结气体从水中带出水面,达到对凝结水进行深度除氧的目的。


水在除氧器中的流程越长,则对水进行深度除氧的效果越好。

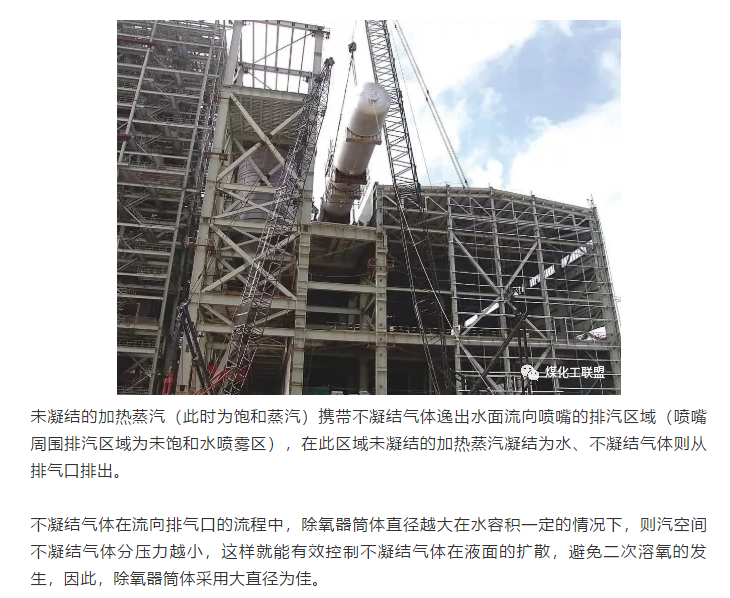

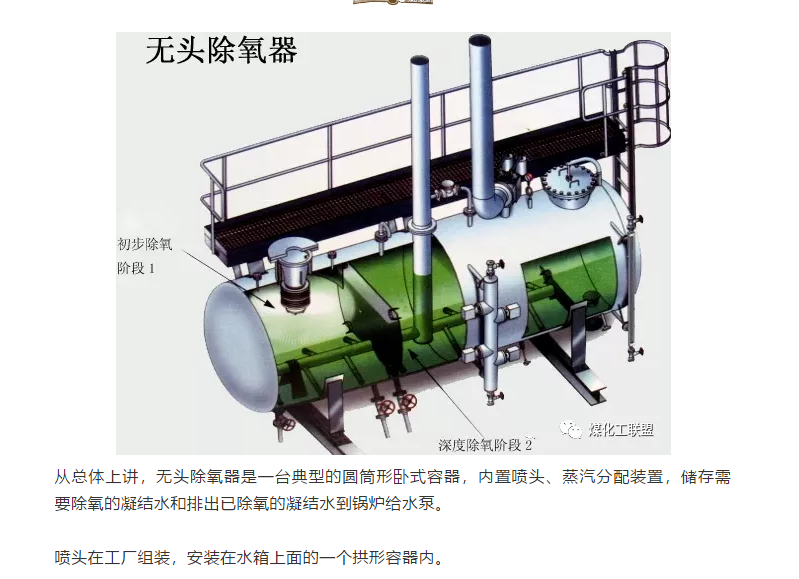

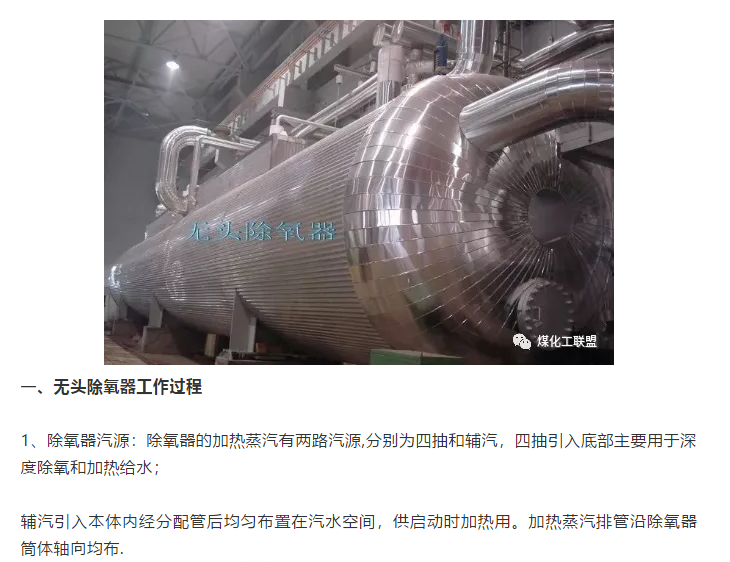

二、卧式无头喷雾式除氧器结构

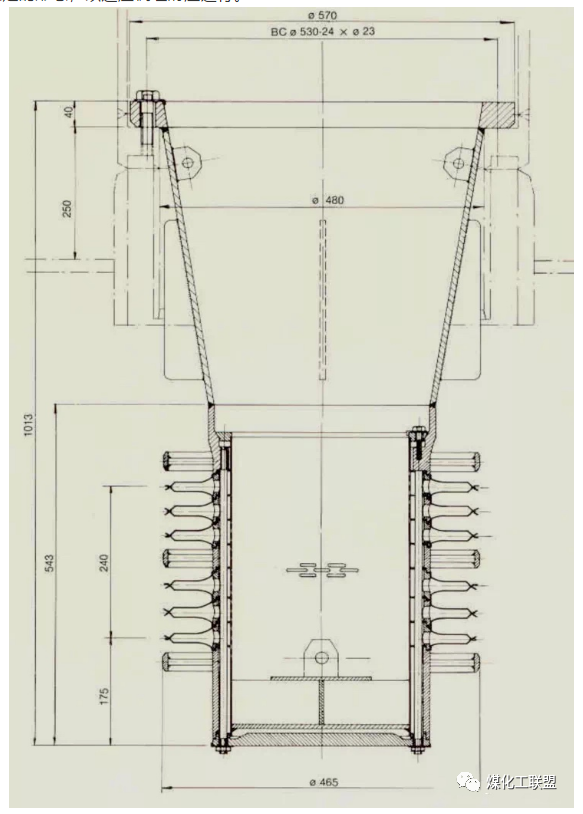

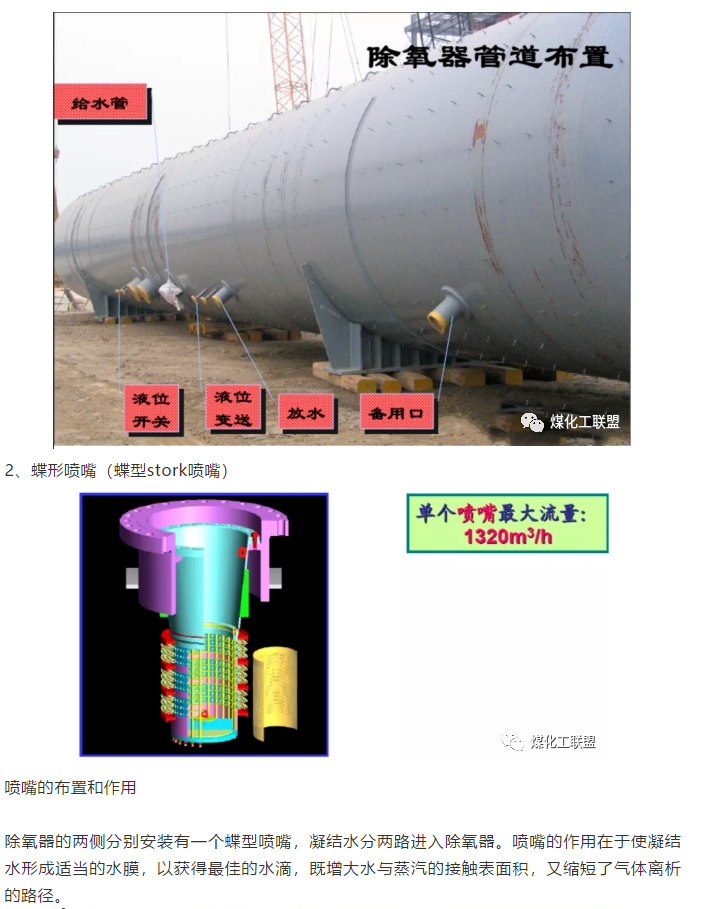

1、总体结构:其主要部件由壳体、恒速喷嘴、加热蒸汽管、挡板、蒸汽平衡管、排氧口、出水管及安全门、测量装置、人孔等组成。


三、除氧器的特点


适应能力强:除氧器的最大出力不小于锅炉BMCR工况蒸发量105%时所需给水量,且在低压加热器工作不正常时,除氧器应能适应此时对给水温度和流量要求,保证给水的含氧量符合要求。


防超压:配置排汽能力足够大的安全阀(不应少于4只全启式弹簧安全阀);设计压力一般不小于汽轮机额定负荷工况时回热抽汽压力的1.25倍

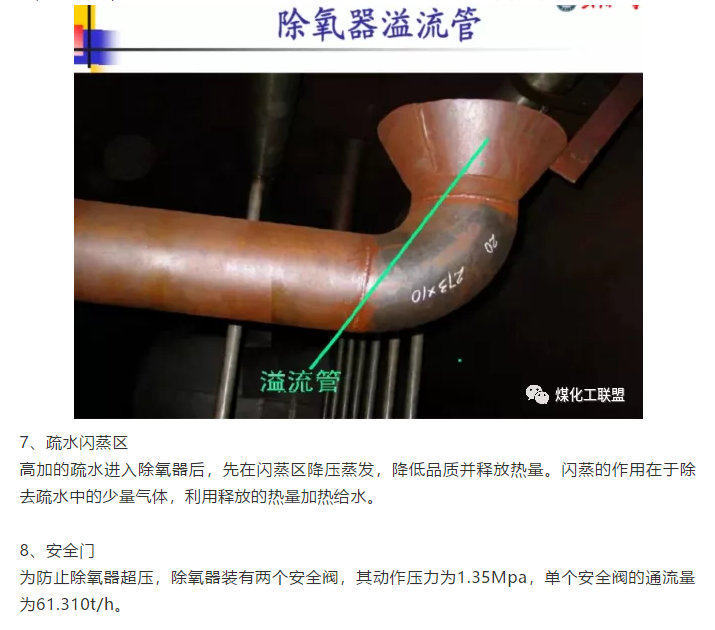

防汽机进水:配置完善的水位检测装置——磁性翻转水位计;水位开关;水位变送器,有三级保护信号,另有溢流管。高水位报警;


高高水位,自动开启溢流阀;超高水位,3号高压加热器疏水排疏水扩容器,强制关闭四段抽汽电动截止阀和逆止阀。

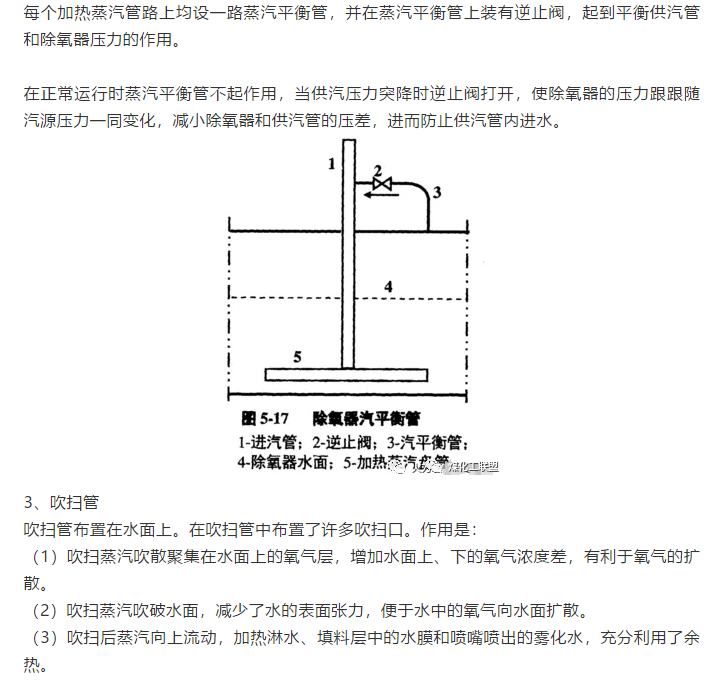

防蒸汽倒流:进汽管和汽平衡管均设置逆止阀。


四、除氧器的运行


除氧器采用滑压运行方式

设有两路汽源:本机四段抽汽和辅汽。


在四抽管路上只设防止汽轮机进水的截止阀和逆止门,不设调节阀,为滑压运行。


而辅汽供汽管路上设压力调节阀,用于除氧器定压运行时的压力调节。


正常运行时,除氧器的储水量能维持BMCR工况运行6.3分钟。
