一、电气基础知识

概述：为了安全、经济的发电、供电，对发电机、变压器、电动机、及电路进行测量、操作和保护而装设的辅助设备是各种测量仪表，控制开关，信号器具，继电器等等 。

本章主要介绍几种常用的低压电器，基本的控制环节和保护环节的典型线路。

1.1 组合开关（转换开关）

组合开关有三对静触片——相当于刀开关的夹座，三个动触片——相当于刀开关的闸刀。用手柄转动转轴使动触片与静触片接通与断开。

转换开关一般用于交流380V、直流220V，电流100A以下的电路中做电源开关。

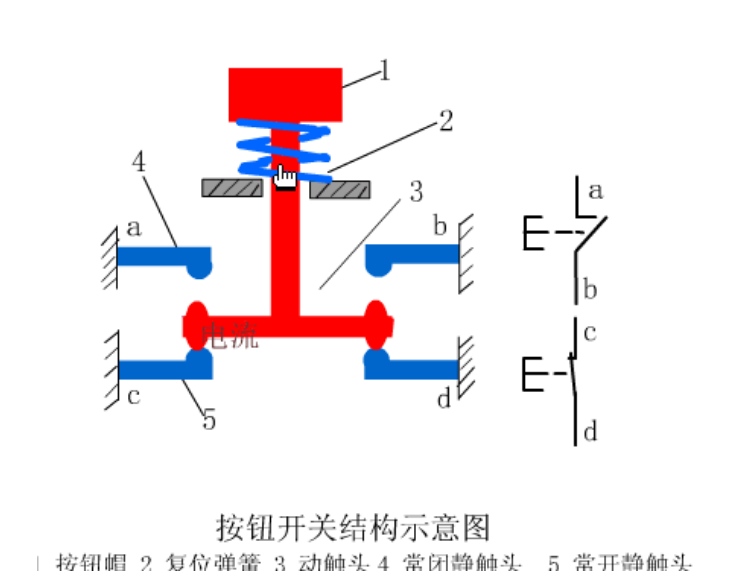

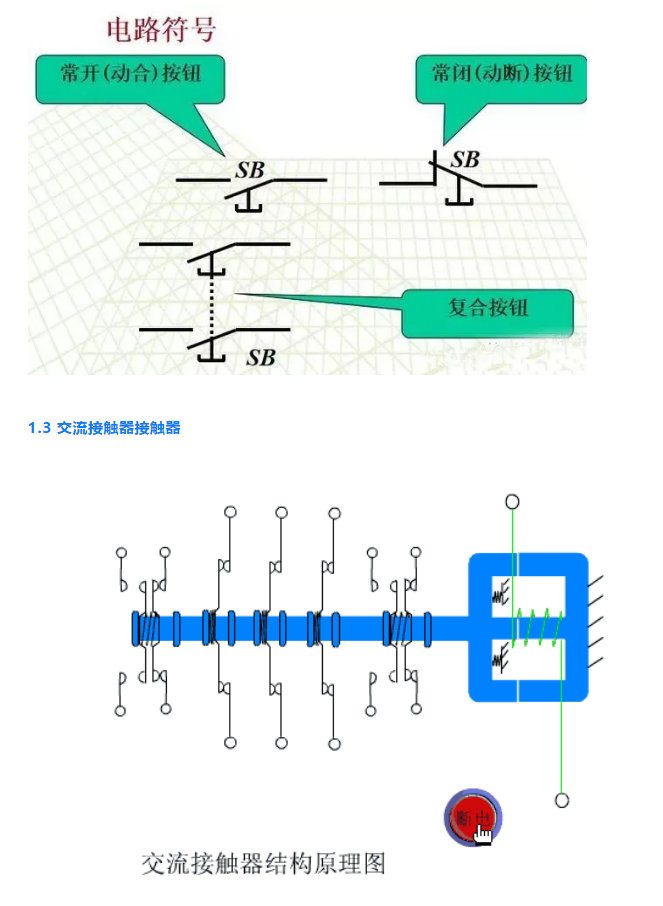

1.2 按钮

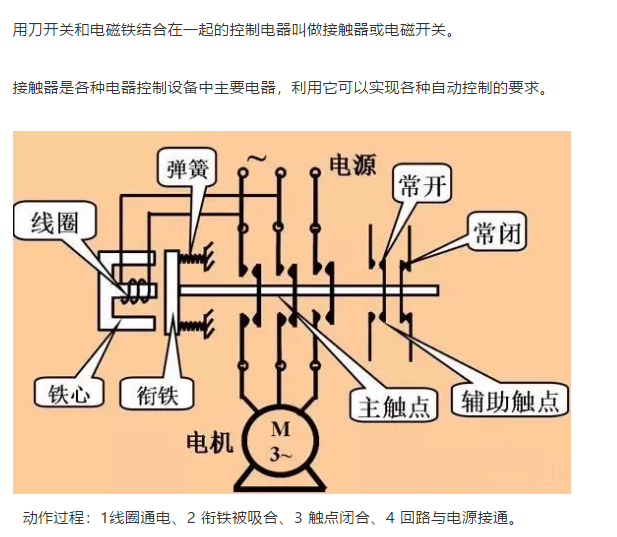

通常接触器线圈的的通电和断电是用按钮控制的。

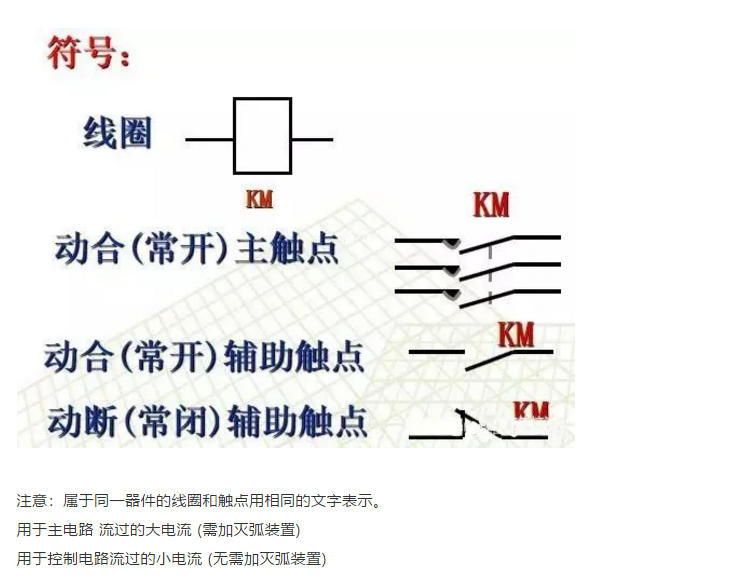

注意：属于同一器件的线圈和触点用相同的文字表示。

用于主电路 流过的大电流 (需加灭弧装置)

用于控制电路流过的小电流 (无需加灭弧装置)

1.4 中间继电器

作用：常用来传递信号或用于控制电路中。

其结构和交流接触器基本相同。

区别：交流接触器的主触点可以通过大电流；

继电器的体积和触点容量小，触点数目多，且只能通过小电流。所以，继电器一般用于控制电路中。
