噪声分布图绘制步骤简介

噪声是工作场所常见的职业病危害因素之一，工人长期暴露于高噪声环境会导致听力损失，同时也会影响工人注意力。对于工厂内高噪声作业改善，一般先会做现场调查并绘制噪声分布图（Noise mapping），可以给工厂管理者直观的噪声危害认知，进一步探讨噪声改善方法。本文重点介绍现场调查以及绘制噪声分布图的三个重要步骤：

(一）现场调查

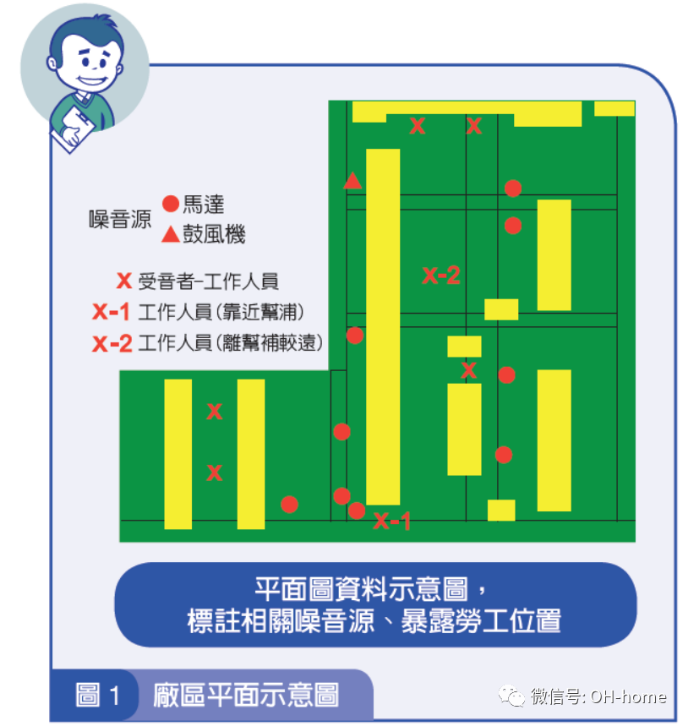

先利用厂区平面图进行现场环境勘查，丈量厂区范围，并标记噪声源位置及作业人员位置。这个步骤无论是通过仪器或人耳辨别，都依赖调查人员实际走动观察，才能确实标出主要噪声源的位置。主要噪声源( 机械设备) 一定要标示出来，在后续的评估、模拟才能呈现正确的噪声分布图（如图1）。

（二）测量噪声频谱及分析

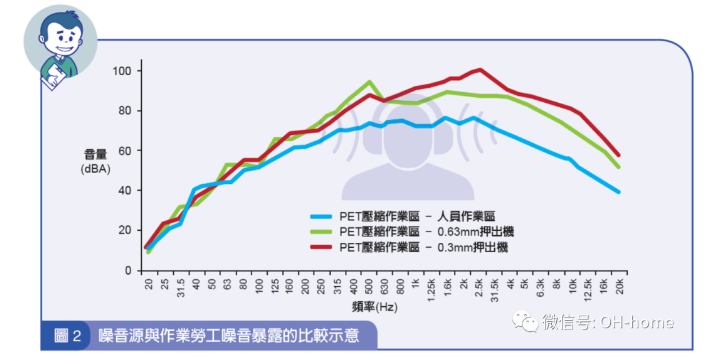

利用噪声频谱分析仪可以了解噪声源的各频带，频谱分析的好处很多，除了可以获得一般的分贝数之外，我们还可以比较噪声源与工人暴露之间的关系。例如图2，透过折线图形确认工人暴露区域是以何种噪声源贡献量较大、是否产生加乘作用等等，都是利用频谱分析仪所延伸出来的诊断方法。

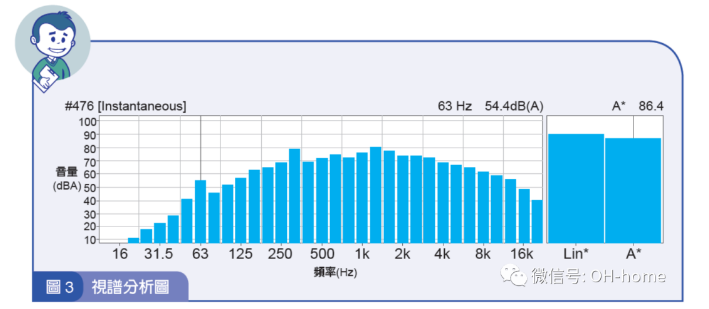

除此之外，透过频谱分析有助于诊断噪声源的成因、后续工程改善的对策制订，并作为护听器(HPD)的选用参考。频谱分析如图3，透过频谱分析的结果，我们可以看出315Hz 与1250Hz 较突出，借此制订噪声工程改善方法。

（三）绘制噪声分布图

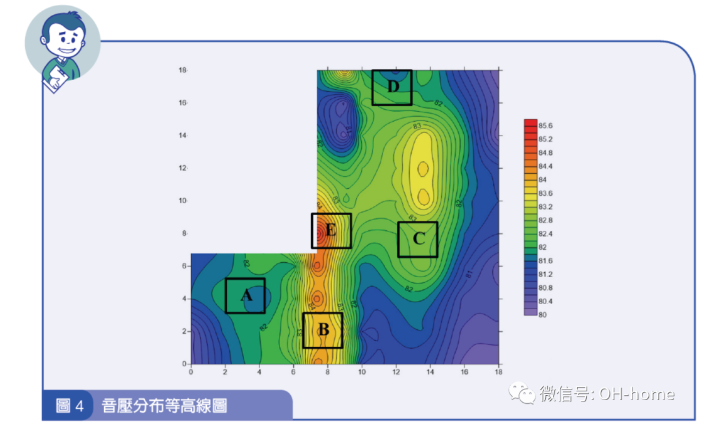

声音的传播会因为现场设备的摆设、厂区的大小、牆面的材质等因素而有所不同。为了以视觉呈现出现场噪声的分布状态，我们会在该空间量测多个点，使用软件绘制出如图4 的噪声分布等高线图，建立该厂的声场环境资料。

我们面对肉眼看不见的噪声，了解声场环境是对付噪声危害的第一要务，透过上述3 个步骤掌握噪声位置、特性，为接下来的噪声工程治理提供基础依据。
