防坠落选钢缆绳还是导轨式水平线? 干货收藏

导轨式VS钢缆绳水平生命线的差异


导轨式水平生命线与钢缆绳水平生命线,都承担着坠落防护的挂点功能:能够承受大于10KN的静态负载3分钟(EN 795 b),但两者的应用、安装、维护却存在较大的差异。


一、应用场所的差异


1.1

钢缆绳水平生命线

应用非常广泛:卸货区、高空维修作业、屋顶检修等坠落防护。



1.2

导轨式水平生命线

大多应用卸货区、高空维修作业



二、结构的差异


2.1

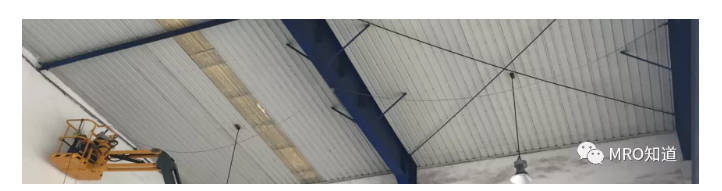

钢缆绳水平生命线

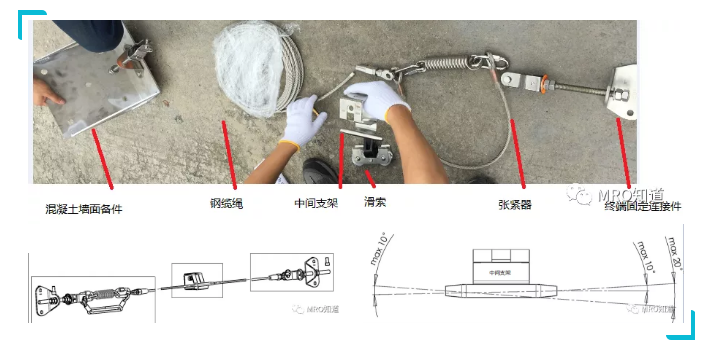

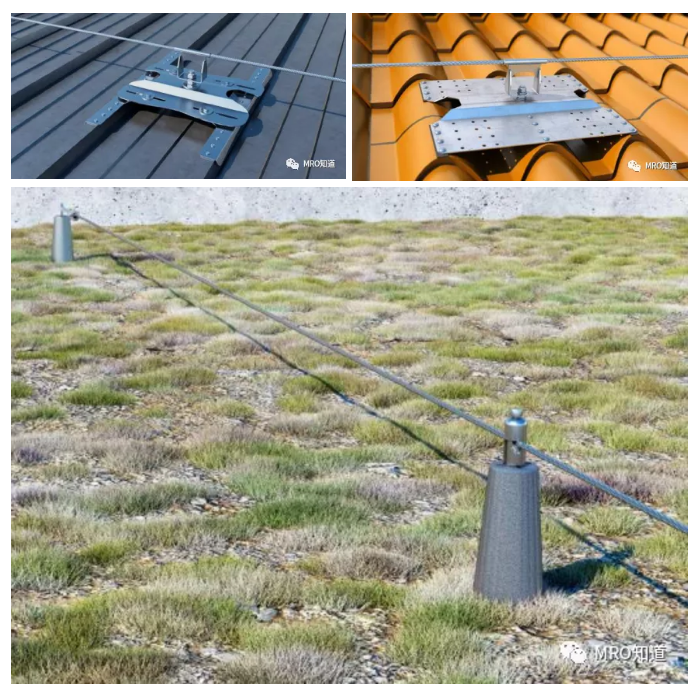

(1)基本结构

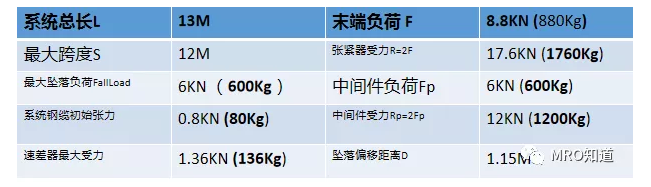

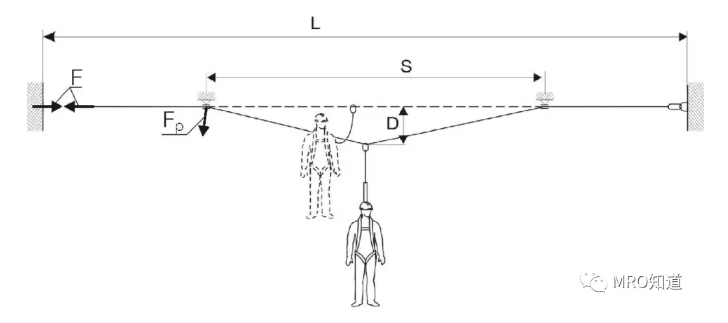

(2)钢缆绳水平生命线的力学结构

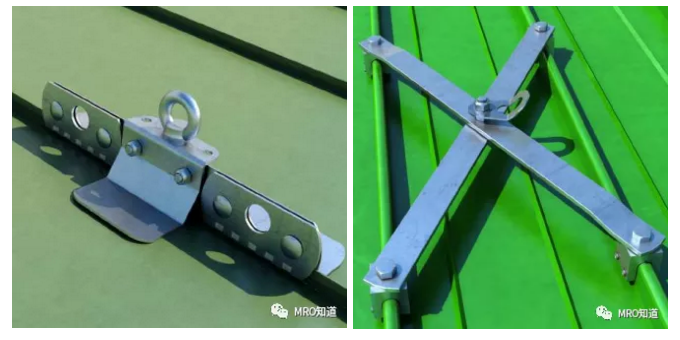

(3)钢缆绳水平生命线的安装


安装工具:磁力钻、电钻、登高平台、其他五金工具


安装难点:高空打钻、钢缆线调水平、手动工具调节880Kg拉力、两端螺母存在松动隐患、检修复杂

终端固定件、张紧器880kg拉力、钢缆及水平角、中间支架)


2.2

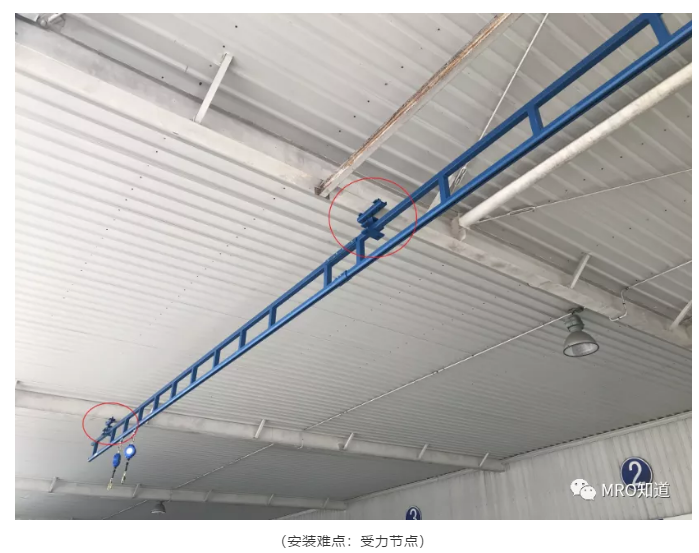

导轨式水平生命线

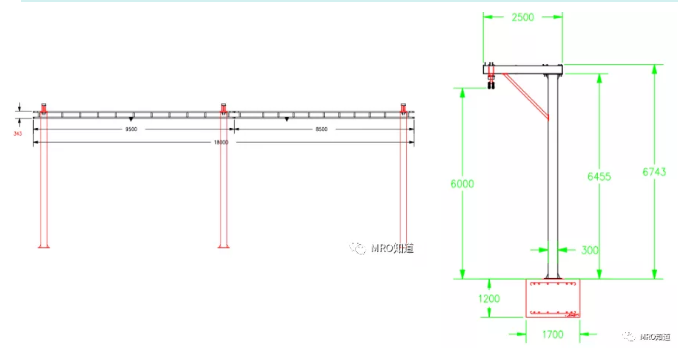

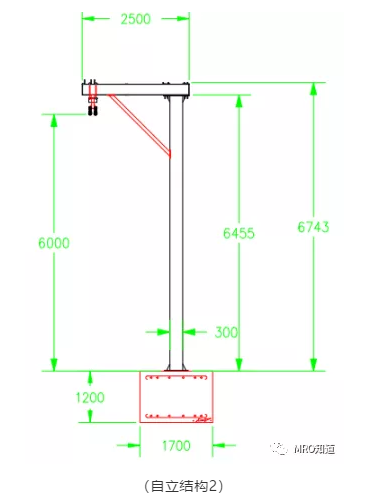

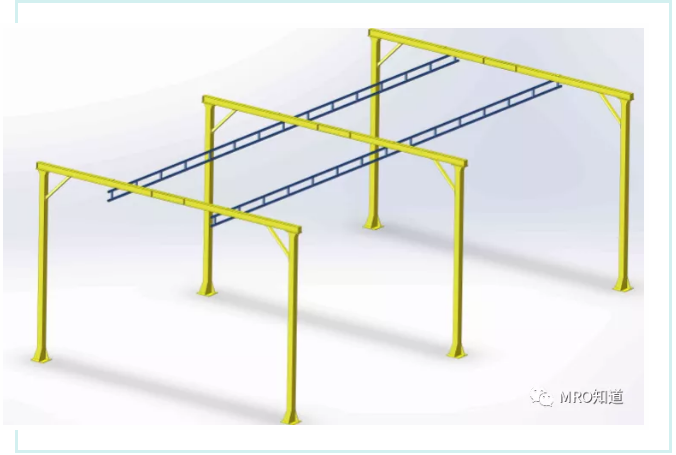

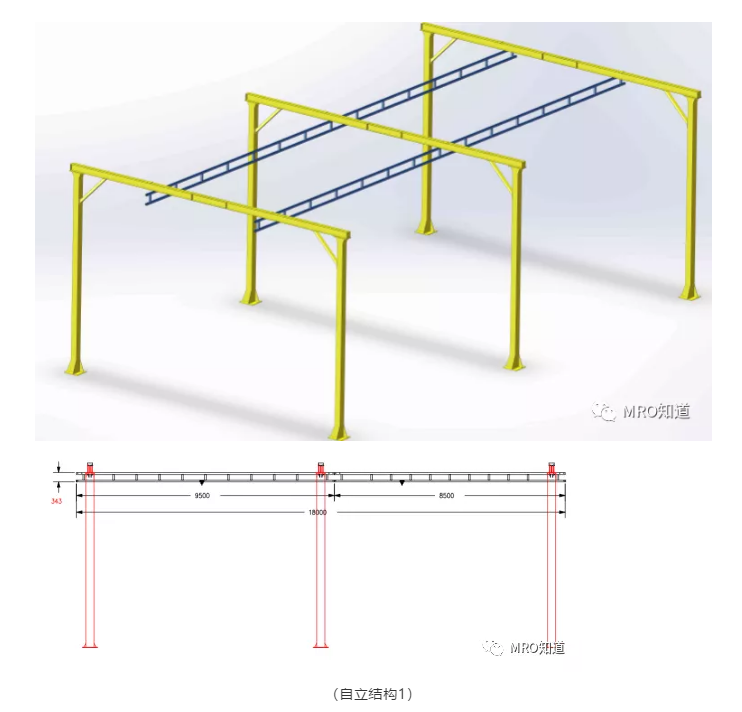

(1)基本结构及基本力学结构



1.工字梁/槽钢、方管立柱(建筑标准承重产品)、载重导轨(防坠落标准产品)

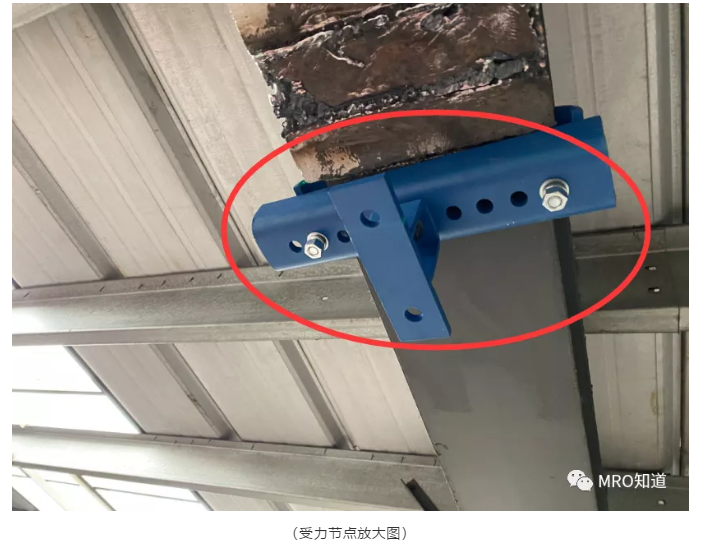

2.导轨式水平生命线受力简单,受力都是各部件刚性结构。设计按照承受大于10KN的静态负载3分钟(EN 795 b)


(2) 基本安装



1.无需钻孔,无需调水平,简单螺母组合固定。2.登高作业平台。3.涉及立柱,槽钢安装,或是室外才需要吊装。


三、 防护效果的差异

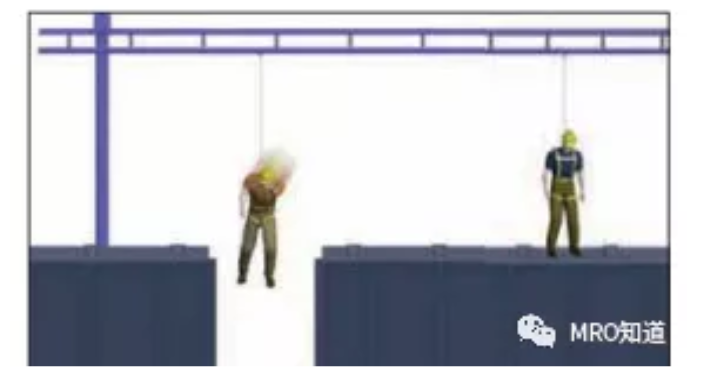

3.1、钢缆绳生命线,防坠落时D=1.15m,坠落距离增加,可能造成二次伤害。


3.2、导轨式生命线,采用的是刚性导轨,无增加防坠落距离,防护更安全。



四、 检修的差异


4.1、钢缆绳水平生命线需要检修部位:

张紧器颜色指示、中间支架、螺母是否松动、钢缆绳是否水平(与中间支架最大倾角为20度)、混凝土墙面螺栓是否松动。

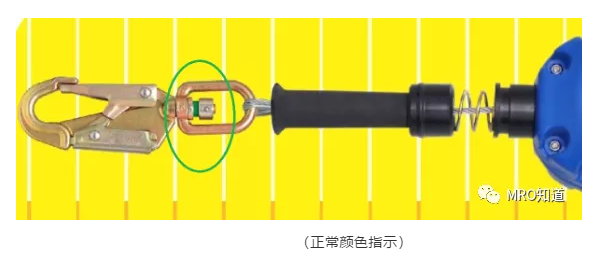

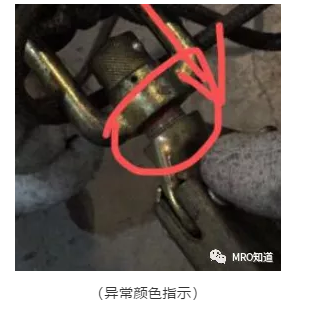

当速差器指示颜色变成红色,表示系统已经做过一次严重的坠落防护。系统要检修。



4.2、导轨式水平生命线几乎免维修:只需检测导轨是否正常滑动,简单更换速差器即可。


五、导轨式VS钢缆绳水平生命线的差异总结

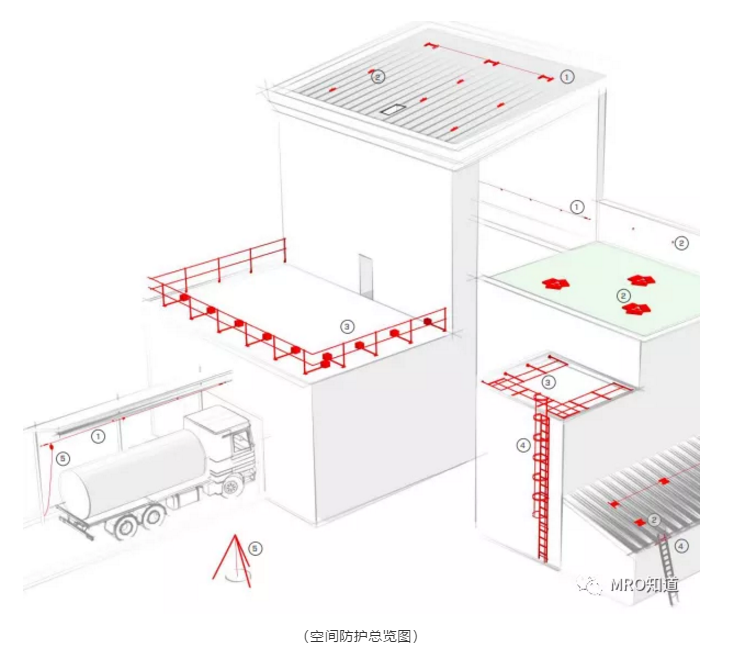

从防护的空间和合理性看两者的差异应用:

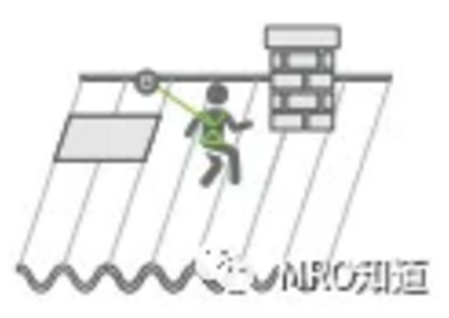

钢缆绳水平生命线,更适合于屋顶防坠落的使用


卸货区、高空维修作业,更适合装导轨式水平生命线做坠落防护。
