危化品企业安全检查中常见的23个问题答疑

1

●

问题答疑：安全阀同爆破片的组合

安装要求是什么？

GB150.1-2011《压力容器第1部分：通用要求》B.6.1“爆破片安全装置串连在安全阀入口侧时，爆破片爆破时不允许有碎片。爆破片安全装置与安全阀之间的腔体应设置压力表、排气口及报警指示器等”。B.1.2”本附录适用于容器上的泄放装置，包括安全阀、爆破片安全装置、安全阀与爆破片安全装置的组合装置。安装在容器连接管线上的泄放装置可参照本附录。”

GB/T20801.6-2006《压力管道规范  工业管道》实施指南21.5.1.5中明确指出：“爆破片与安全阀之间的空间应该有自由放空、压力表、检查旋塞或其它合适的警报显示器”

2

●

问题答疑：管道的标志要间隔多少米？

GB7231-2003《工业管道的基本识别色、识别符号和安全标识》：根据4.3条的规定，两个标识最小间距为10米；最大的间距在本规范中没有规定，仅要求在管道的起点、终点、交叉处、转弯处、阀门、穿墙孔两侧等处需要标识（主要是保持标识的连贯性）

SH/T3043-2014《石油化工设备管道钢结构表面色和标志规定》：6.2.2C条：“装置内直管段的色带间隔不宜超过20m，系统管廊上的色带间隔不宜超过50m”。同时，在此条的a.b两条也规定了在管道穿过楼板、墙的两侧应有标志（保持视觉连贯），以及在管道的进出装置处，也应有标志。

综上两个标准的要求：对于设备标志，要求在一定的距离内能够可视清楚，当然也有字体、色彩的要求，但没有间距要求；

                                对于管道，要求10米间距以上，不宜超过20米，管廊上的标志，不宜超过50米；同时要注意在特殊地方的标志要求：穿墙、穿楼板、拐弯、阀门、起止点处，应有标志——这样做的目的是保持标志的连续性，同时目视连续。

3

●

问题答疑：安全疏散标记要间隔多少

米一个？

GB50016-2014（2018版）《建筑设计防火规范》：对于高层厂房（库房）和甲、乙、丙类单、多层厂房，要求设置灯光疏散指示标志，根据10.3.5条的要求：“1.应设置在安全出口和和人员密集场所疏散门的正上方；2.应设置在疏散走道和及其转角处距地面高度1.0米以下的墙面或地面上。灯光疏散指示标志的间距不应大于20米；对于袋形走道，不应大于10米；在走道转角区，不应大于1,米。”

10.3.6条要求对于一定面积以上的民用建筑物，还需要在疏散走道和疏散路径的地面上，增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志。

4

●

问题答疑：有部分管线承包商说

管线细，不用探伤，相关规范是

如何要求的？

GB 50316-2000(2008版）《工业金属管道设计规范》11.4.2“检验要求”和附录J 的要求：

11.4.2 除有特殊要求外，管道无损检测可按照本规范附录J的规定……

附录J.2管道施工中的无损检测：

J.2.1现场管道施工中对于环焊缝、斜接弯管或弯头焊缝及嵌入式支管的对焊焊缝应按表J2.1的要求进行无损检测。工程设计另有不同的检测要求时，应按工程设计文件进行。

J.2.2……除注明外，无损检测均指采用射线照相或超声波检测。

注意：按照附表J.2.1的要求，所有D类流体管道可以不做无损检测。D类管道按照本规范的2.1.4条规定：D类流体指不可燃、无毒、设计压力小于或等于1.0MPa和设计温度高于-20~186℃之间的流体。

5

●

问题答疑：1.工艺卡片和操作规程

修订，现在都有单独的会审及审批

制度，这个还需要走变更审批吗？

2.像这种变更审批的话，怎么评估

和填写表单呢，如果修改的内容多

的话；3.是每个修改点都需要HAZOP

分析吗？4.是每个修改点一个检查表

还是整体一个检查表就行了。

1.要的。单独的流程是一种文件批准性的行政流程，即文件生效。变更包含了工艺卡片或规程的修订，变更批准流程注重的是风险的批准，即风险可控。

2.不需要使用HAZOP，只需要检查表就行。有企业的变更流程规定的，先进行危险分析，大于等于14分的，或EHS评分大于3分的，使用HAZOP，其余使用检查表。

3.整体用一个检查表就可以。

6

●

问题答疑：1.GB4053.1-2009

固定式钢梯及平台安全要求

第1部分：钢直梯，这个有更新吗？

2.这里说梯段高度大于3米宜安装护

笼，大于7米应安装护笼。但是有

专家来查超过2米就必须安装护笼。

1.查阅国家标准全文公开系统网站，GB4053.1-2009为最新标准，没有更新。

2.GB4053.1-2009标准中，按照3.1款（图1）和5.3.2款的要求，“梯段高度大于3米时宜设置安全护笼。单梯段高度大于7米时，应设置安全护笼“。从图1的示例，要求护笼距地面不得小于2.1m（主要是为了防止人员头部受伤和保证人员安全通行的要求）。

GB4053.1-2009为强制性规范，企业执行。对于专家提出的超过2米就必须安装护笼的要求，企业可以以此规范的要求同专家沟通。

3.对于直梯第一个攀爬脚踏（踏棍），距地面不得大于450mm（≤450mm）。

7

●

问题答疑：装置设备的阻火器有什

么检查要求？

参考中石化检修规程中的《常压立式圆筒形钢制焊接储罐维护检修规程》（SHS01012-2004）的表8“固定顶储罐附件维护检查内容”要求，阻火器检查周期为3个月，对阻火器的检查内容也有要求。

中石化在2018年发布了《石油化工企业储罐区罐顶油气连通安全技术要求（试行）》（中国石化安技（2018）33号）文中，也对阻火器的设置提出了要求。

8

●

问题答疑：氢气压缩机可以设置在

厂房内吗？氢气压缩机可以同其他

气体压缩机设置在一起吗？

GB50160《石油化工企业设计防火标准》5.3.1条：

1.可燃气体压缩机“宜”露天布置；

2.单机驱动功率等于或大于150KV的甲类气体压缩机厂房，不宜与其他甲乙丙类房间共用一座建筑物；

3.压缩机的上方不得布置甲、乙和丙类工艺设备；

4.比空气轻的可燃压缩机半敞开式和封闭式厂房的顶部应采取通风措施；

5.除检修承重区外，可燃气体压缩机厂房楼板宜采用透空钢隔板，透空钢隔板的面积不计入防火分区的建筑面积；

6.比空气重的可燃气体压缩机厂房的地面，不宜设地坑或地沟；厂房内应有防止可燃气体积聚的措施。

据上要求：甲类气体的压缩机且驱动功率等于大于150KV的，不宜和其他甲乙丙类房间共用一座建筑物。

9

●

问题答疑：吊车吊装时，对机臂的

仰角有什么要求？

GB50484-2008《石油化工建设工程施工安全技术规范》5.2款“吊车作业”中的5.2.7条“吊车作业时，臂杆的最大仰角不得超过该机臂杆长度时仰角的规定”。

也就是说，要对照吊车的使用说明书和参数表，来确定仰角的要求。

HG/T20201-2000   GB6067.1   SH3536  HG30014中，都没有对吊车作业时的仰角提出要求。同时，也没有俯角的定义。

10

●

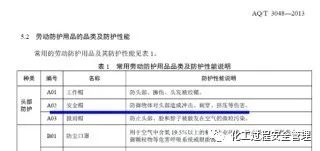

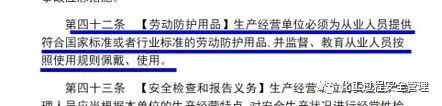

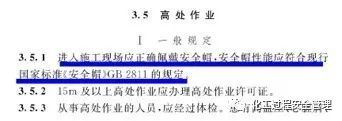

问题答疑：员工佩戴安全帽的要求，

在哪些标准规范中有具体要求？

在什么地方需要佩戴安全帽？

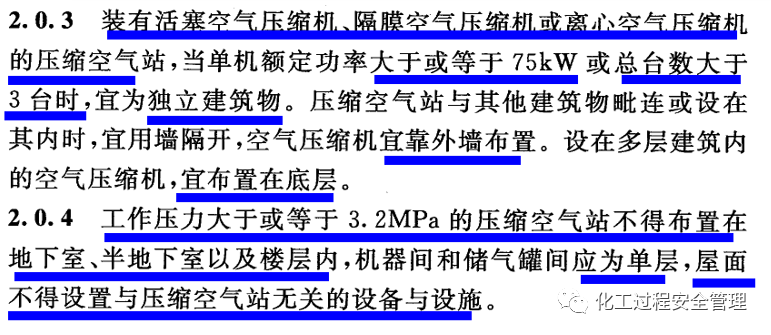

问题答疑：空气压缩机和储罐设置

在厂房楼顶是否合规？

12

●

问题答疑：1.备用机泵入口阀门

要关闭？2.甲醇泵房不能有地沟？

3.氢气压缩机厂房不能用塑料窗

户？请问以上三个问题的规范标

准依据是什么？

1.正常情况下，按照机泵操作使用说明书的要求，机泵在停机备用时，进出口阀门是要处于关闭状态的；但如果按照工艺风险评估的结果，如果备用泵需要在自动联锁状态下能够保证在用泵非正常停机后自动启动供液的话，该备用泵的进口阀门是可以打开的。

2.GB50160-2008（2018版）之5.3.3的第3款：“甲、乙A类液体泵房的地面不宜设地坑或地沟，泵房内应有防止可燃气体积聚的措施”——所以，甲醇泵房内不能有地沟。

3. 氢气压缩机的厂房窗框不应采用硬聚氯乙烯窗，因为无法有效导除静电，《石油化工全厂性仓库及堆场设计规范》（GB50475-2008）第7.2.10条要求 储存火灾危险性为甲、乙类物料仓库宜采用金属门窗，不应采用硬聚氯乙烯门窗。

13

●

问题答疑：防爆电机、防爆灯具

、防爆控制箱、防爆灯，国家有

规定用户企业定期检测吗？
