110kV某线路保护接地方式错误缺陷诊断



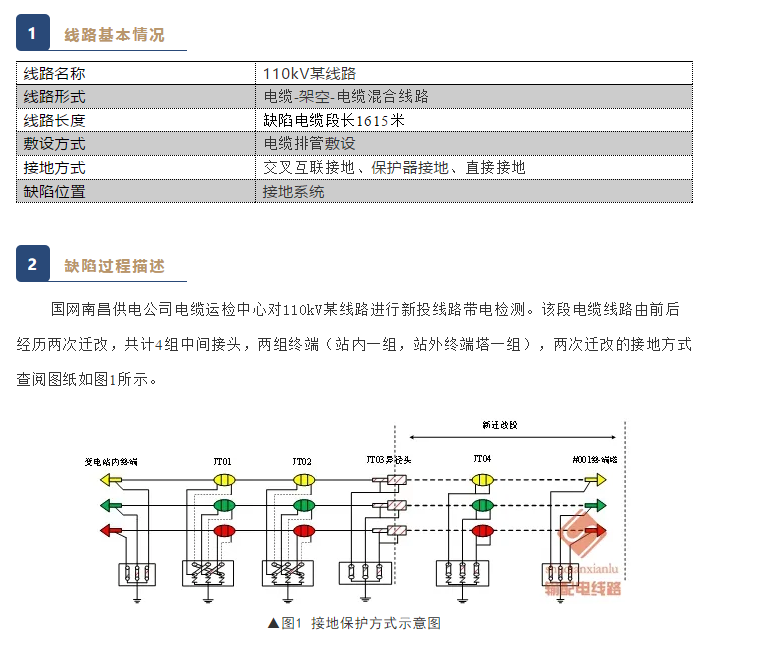

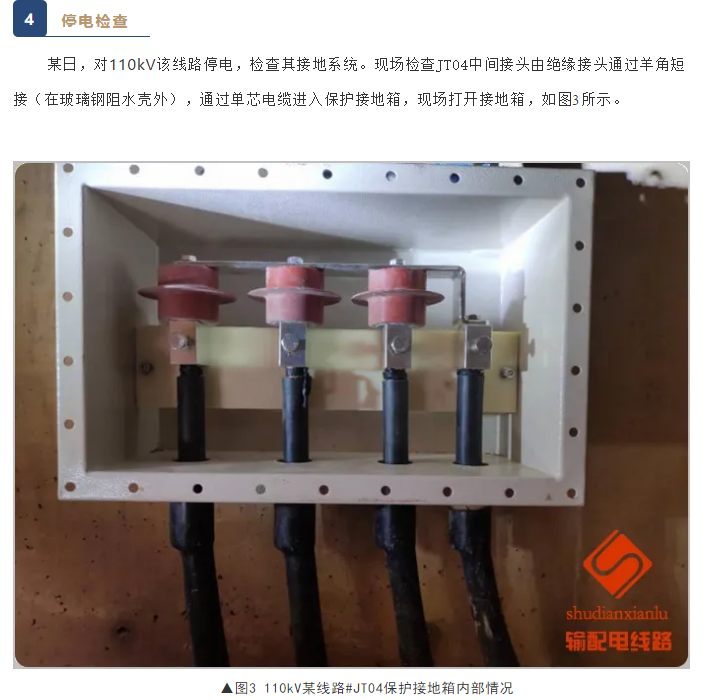

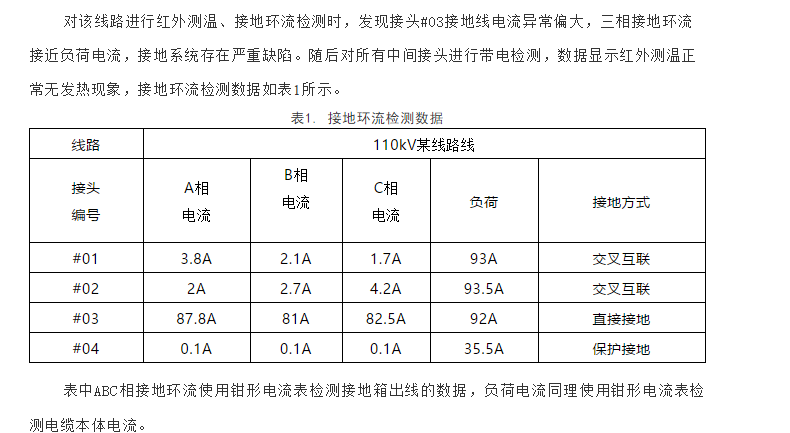

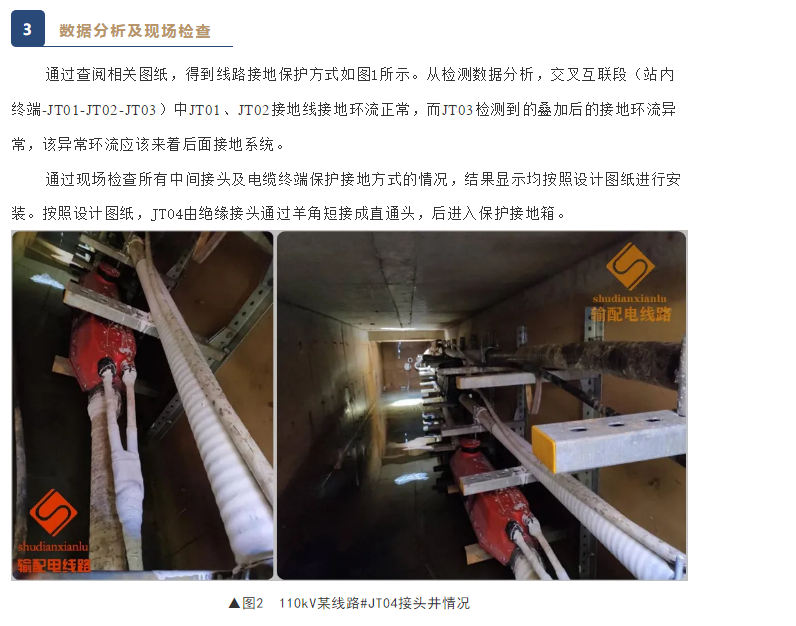

6

缺陷原因分析

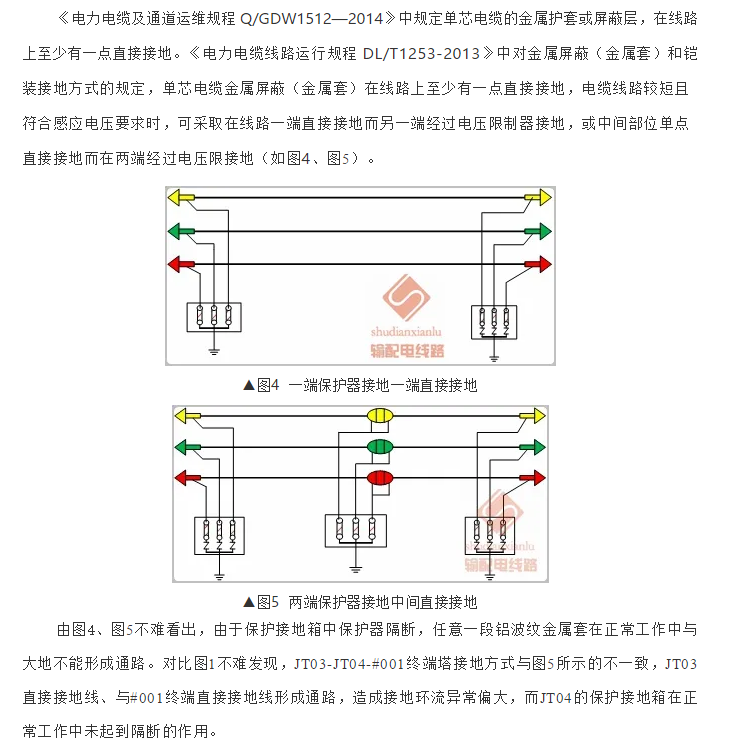

本案例为新旧电缆对接中常见的接地方式错误。对于新建或迁改工程中较长需要分成两段电缆的线路,设计人员通常会设计成为中间直接接地,两段保护接地的方式。而对于二次迁改的新旧电缆对接线路,若二次迁改为2段,且对接接头需设计成直接接地时,容易出现这种错误。这种错误接地方式下,保护接地箱连接的两侧铝波纹金属套通过直接接地箱与大地形成电流通路,形成两端直接接地,进而产生甚至超过负荷电流的环流。



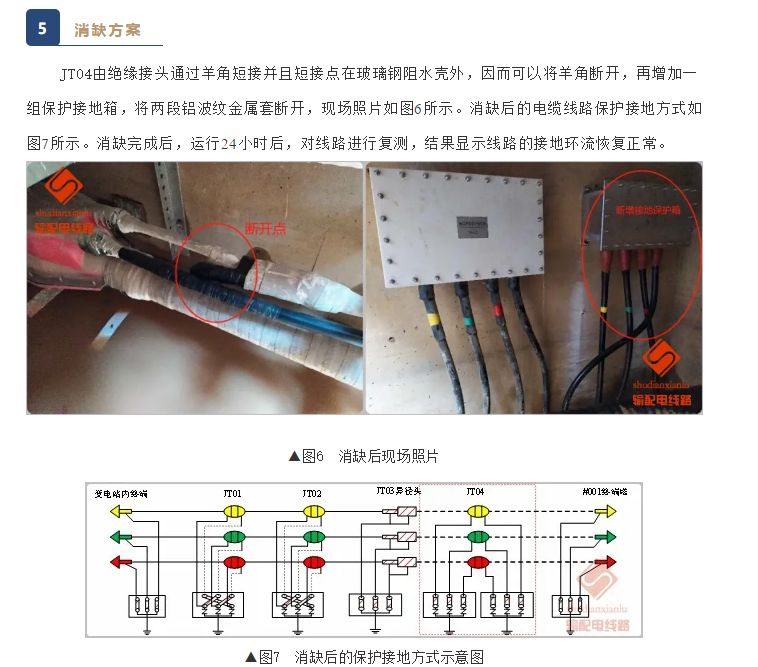

7

反事故措施

1)严格把控施工图审查,对于新旧电缆对接及电缆段数不为完整交叉互联段的工程仔细核对,确保设计阶段设计无误。


2严格按照运维规程对电缆线路开展带电检测,尤其是新投线路,及时发现线路接地系统存在的缺陷并及时进行消缺。
