涨知识│什么是“喘振”？如何“防喘振”？

喘振，顾名思义就象人哮喘一样，风机出现周期性的出风与倒流，相对来讲轴流式风机更容易发生喘振，严重的喘振会导致风机叶片疲劳损坏。

流体机械及其管道中介质的周期性振荡，是介质受到周期性吸入和排出的激励作用而发生的机械振动。例如，泵或压缩机运转中可能出现的喘振过程是：流量减小到最小值时出口压力会突然下降，管道内压力反而高于出口压力，于是被输送介质倒流回机内，直到出口压力升高重新向管道输送介质为止；当管道中的压力恢复到原来的压力时,流量再次减少,管道中介质又产生倒流，如此周而复始。喘振的产生与流体机械和管道的特性有关，管道系统的容量越大，则喘振越强，频率越低。一旦喘振引起管道、机器及其基础共振时，还会造成严重后果。为防止喘振，必须使流体机械在喘振区之外运转。在压缩机中，通常采用最小流量式、流量-转速控制式或流量-压力差控制式防喘振调节系统。当多台机器串联或并联工作时，应有各自的防喘振调节装置。

• 风机抽出的风量时大时小，产生的风压时高时低，系统内气体的压力和流量也发生很大的波动。





• 风机的电动机电流波动很大，最大波动值有50A左右。




• 风机机体产生强烈的振动，风机房地面、墙壁以及房内空气都有明显的抖动。




• 风机发出“呼噜、呼噜”的声音，使噪声剧增。




• 风量、风压、电流、振动、噪声均发生周期性的明显变化，持续一个周期时间在8s左右。

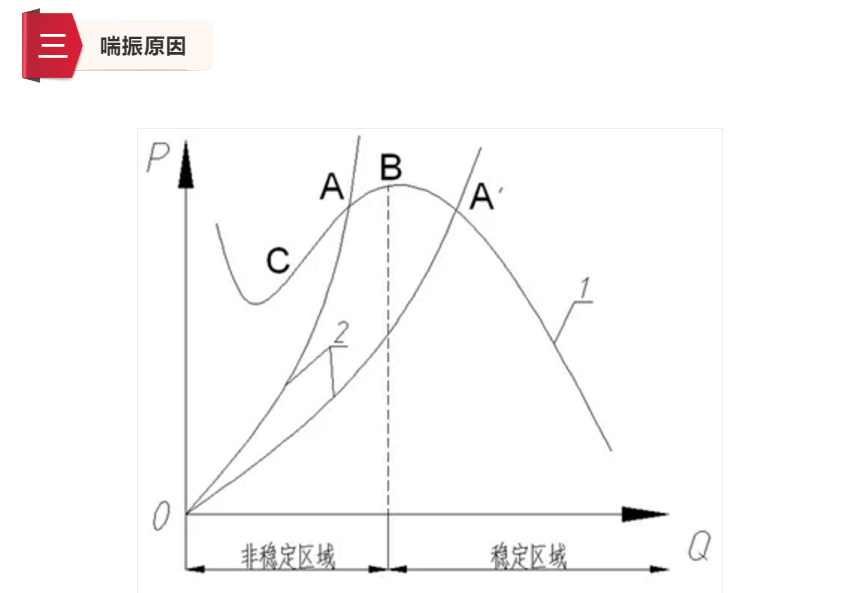

根据对轴流式通风机做的大量性能试验来看，轴流式通风机的p－Q性能曲线是一组带有驼峰形状的曲线（这是风机的固有特性，只是轴流式通风机相对比较敏感），如左图所示。当工况点处于B点（临界点） 左侧B、C之间工作时，将会发生喘振，将这个区域划为非稳定区域。发生喘振，说明其工况已落到B、C之间。

离心压缩机发生喘振，根本原因就是进气量减少并达到压缩机允许的最小值。理论和实践证明：能够使离心压缩机工况点落入喘振区的各种因素，都是发生喘振的原因。

• 进气温度升高，空气密度减少，夏季比冬季易发生喘振。




• 进气压力下降，如入口过滤器堵塞或吸气负压值高。




• 出口系统管网压力提高，即排气不畅造成出口堵塞喘振。




• 离心压缩机出口工作压力值设定在喘振区边缘。




• 离心机转速降低时易发生喘振。

• 喘振时由于气流强烈的脉动和周期性震荡，会使供气参数（压力、流量等）大幅度地波动，破坏了工艺系统的稳定性。




• 会使叶片强烈振动，叶轮应力大大增加，噪音加剧。




• 引起动静部件的摩擦与碰撞，使压缩机的轴产生弯曲变形，严重时产生轴向窜动，碰坏叶轮。




• 加剧轴承、轴颈的磨损，破坏润滑油膜的稳定性，使轴承合金产生疲劳裂纹，甚至烧毁。




• 损坏压缩机的级间密封及轴封，使压缩机效率降低，甚至造成爆炸、火灾等事故。




• 影响与压缩机相连的其他设备的正常运转，干扰操作人员的正常工作，使一些测量仪表仪器准确性降低，甚至失灵。

一般机组的排气量、压力比、排气压力和气体的密度越大，发生的喘振越严重，危害越大。

2. 轴流风机发生喘振时的危害

当风机发生喘振时，风机的流量周期性地变化，变化幅度比较大，可能出现零甚至负值。风机流量的这种剧烈的正负波动，会发生气流的猛烈撞击，使风机本身产生剧烈振动，同时风机工作的噪声加剧。大容量、高压头风机发生喘振的危害很大,可能导致轴承和设备的损坏。

1. 压缩机转速

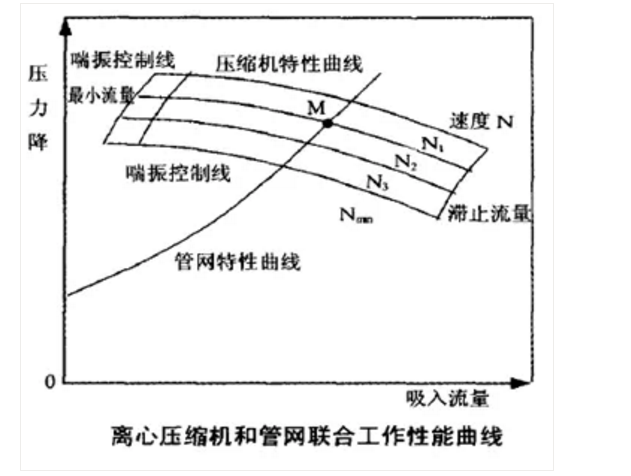

当离心压缩机转速变化时，其性能曲线也将随之改变，当转速提高时，压缩机叶轮对气体所做的功将增大，在相同的容积流量下，气体的压力也增大，性能曲线上移。反之，转速降低则性能曲线下移。

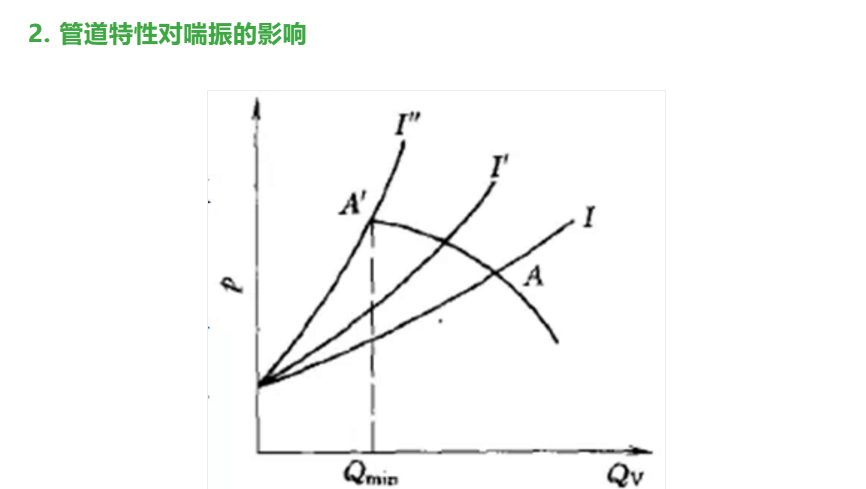

离心压缩机的工作点是压缩机性能曲线与管网特性曲线的交点，只要其中一条曲线发生变化,则工作点就会改变。管网阻力增大（如压缩机出口阀关小）， 其特性曲线将变陡，致使工作点向小流量方向移动，如图所示：当工作点由A移至A时便进人了喘振工况区。管网容量越大，喘振的振幅越高，频率越低，喘振越严重，破坏性越强。喘振的频率大致与管网容量的平方根或容量的0.56次方成反比。另外，管网的容量对压缩机的喘振流量也有影响，戴冀等对一小型低压离心压缩机的喘振试验表明：管网的容量对喘振点的影响很大, 容量大时喘振点流量也增大，压缩系统稳定性变差。

3. 影响喘振的其他因素

• 压缩机的参数结构：入口导叶开度、叶轮结构、扩压机的结构




• 压缩机的进气状态：进气温度、压力、气体组成。

1. 针对轴流式风机喘振采取的措施

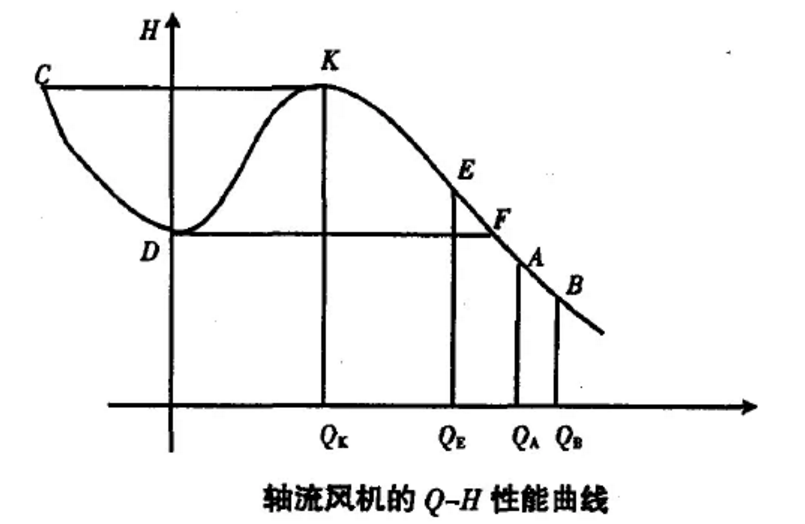

• 使泵或风机的流量恒大于QK。如果系统中所需要的流量小于QK时，可装设再循环管或自动排出阀门，使风机的排出流量恒大于QK 。




• 如果管路性能曲线不经过坐标原点时，改变风机的转速，也可能得到稳定的运行工况。通过风机各种转速下性能曲线中最高压力点的抛物线，将风机的性能曲线分割为两部分，右边为稳定工作区，左边为不稳定工作区，当管路性能曲线经过坐标原点时，改变转速并无效果，因此时各转速下的工作点均是相似工况点。




• 对轴流式风机采用可调叶片调节。当系统需要的流量减小时，则减小其安装角，性能曲线下移，临界点向左下方移动，输出流量也相应减小。




• 最根本的措施是尽量避免采用具有驼峰形性能曲线的风机，而采用性能曲线平直向下倾斜的风机。

2. 防止离心式压缩机喘振的条件

• 防止进气压力过低、进气温度高和气体分子量减少等




• 防止管网堵塞使管网特性改变。




• 要坚持在开、停车过程中，升降速度不可太快，并且先升速后升压和先降压后降速。




• 开、关防喘振阀时要平稳缓慢。
