4种工程测量仪器的操作及使用,彻底搞懂他们!

第一部分:水准仪的操作及使用介绍

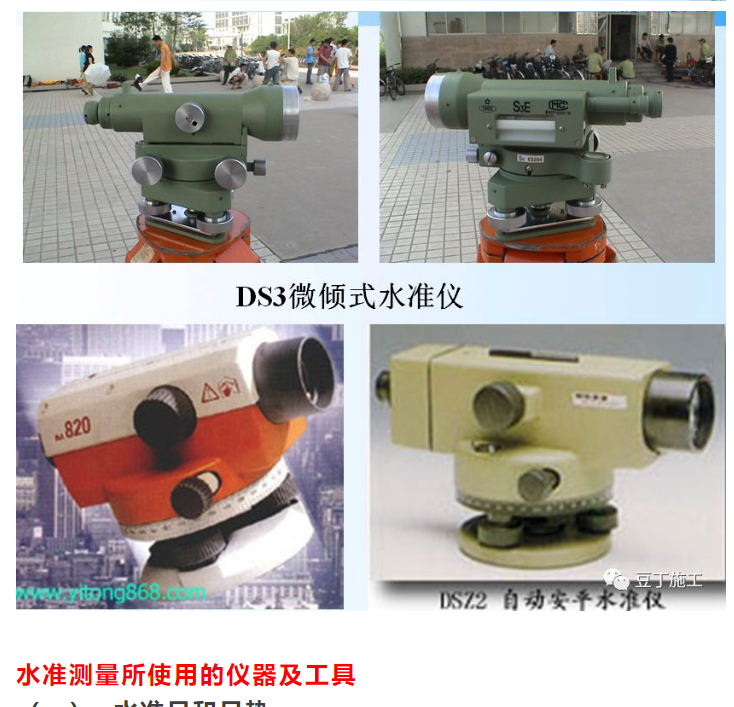

水准仪:主要用于测量地面点的高程

高程:指地面点到大地水准面(平均海水面)的铅垂距离

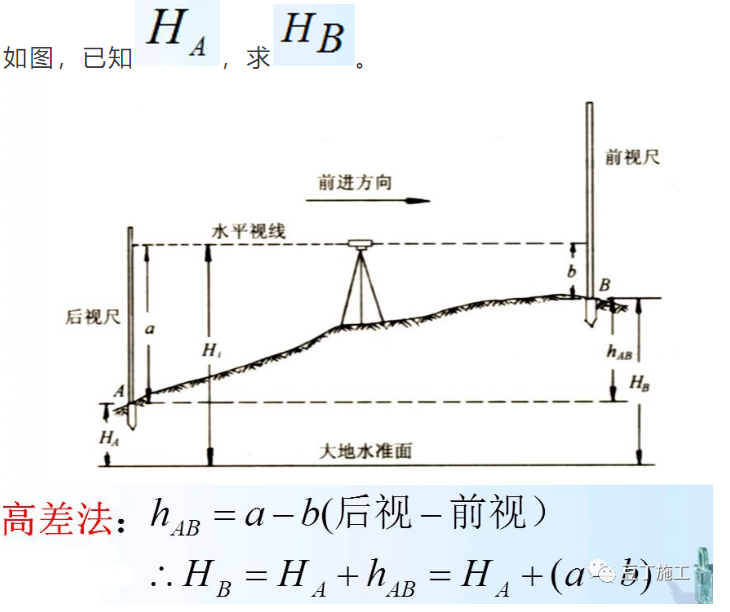

水准测量原理

原理:利用一条水平视线,借助水准尺,测定地面两点间的高差,从而由已知点的高程推算出未知点的高程。

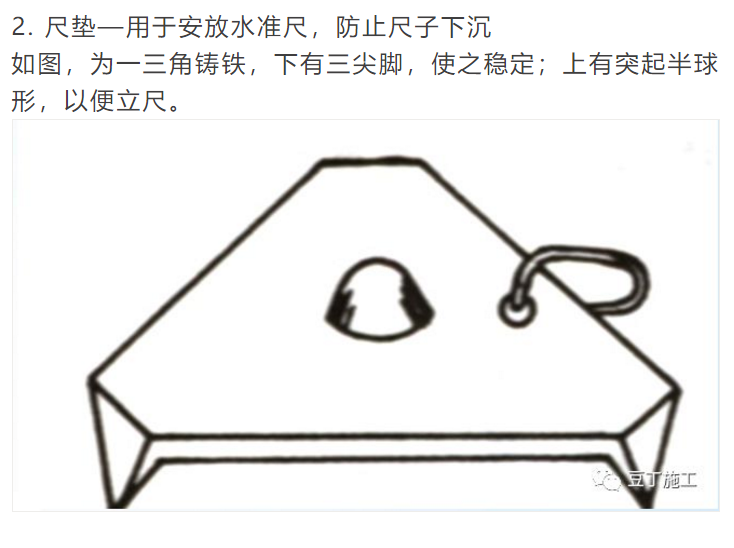

(一)  水准尺和尺垫

1. 水准尺

按长度分:2m,  3m,   5m

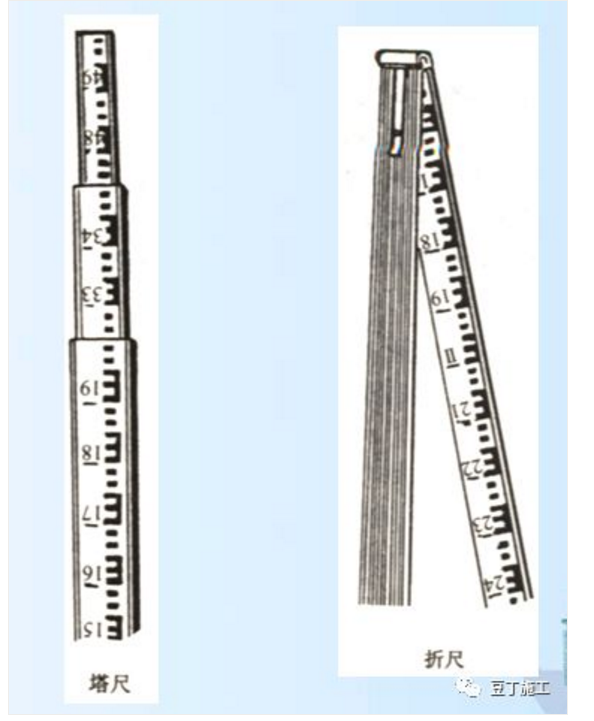

按构造分:直尺、折尺和塔尺


二).水准仪的操作

水准仪的操作包括安置--粗平--瞄准--精平和读数等操作步骤。

1.  安置水准仪 脚架高度适中,稳固,架头大致水平。

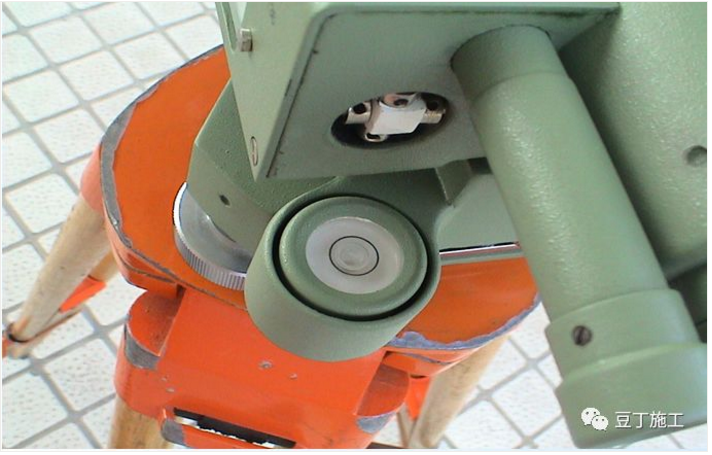

2.  粗平 转动脚螺旋使圆水准器气泡居中:气泡移动方向与左手大拇指方向一致。

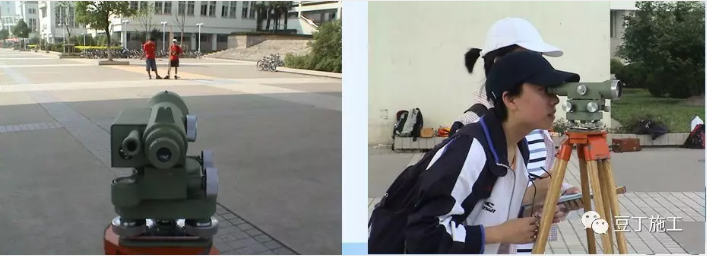

3.  瞄准

1)  调目镜对光螺旋使十字丝清晰

2)  用物镜准星瞄准远处水准尺

3)  调物镜对光螺旋使目标清晰

4)  调水平微动螺旋使目标居中

5)  消除视差


4. 精平 调微倾螺旋使符合气泡影像重合

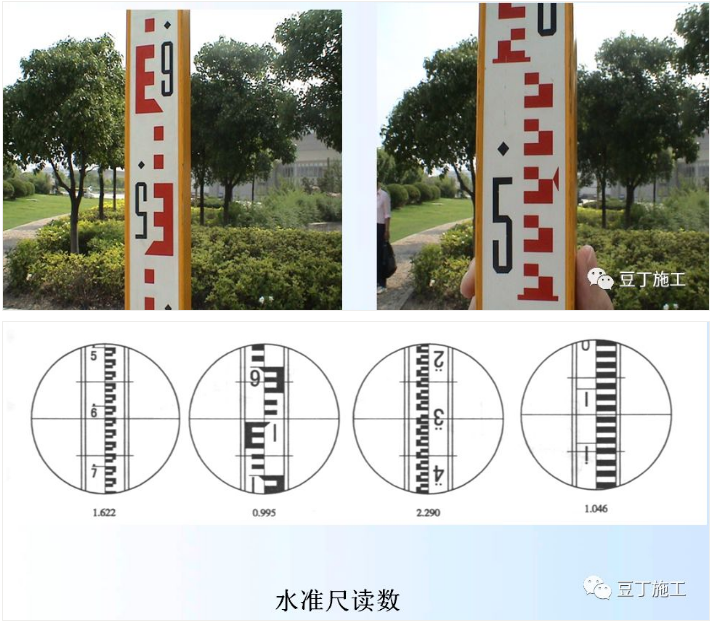

5. 读数:通过物镜读取水准尺上的读数正像:从下往上读。倒像:从上往下读。中丝截取读数,估读至毫米。



二部分:经纬仪的操作及使用介绍

一.要点介绍

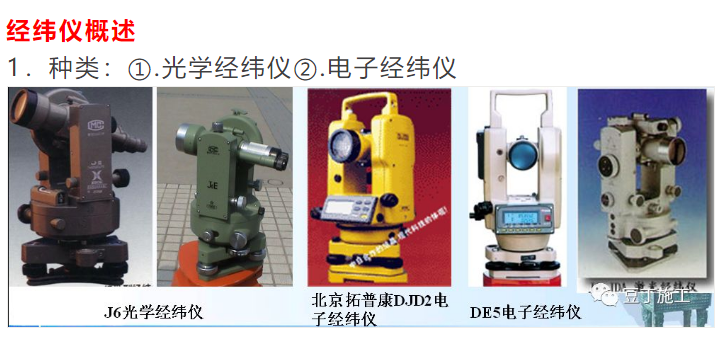

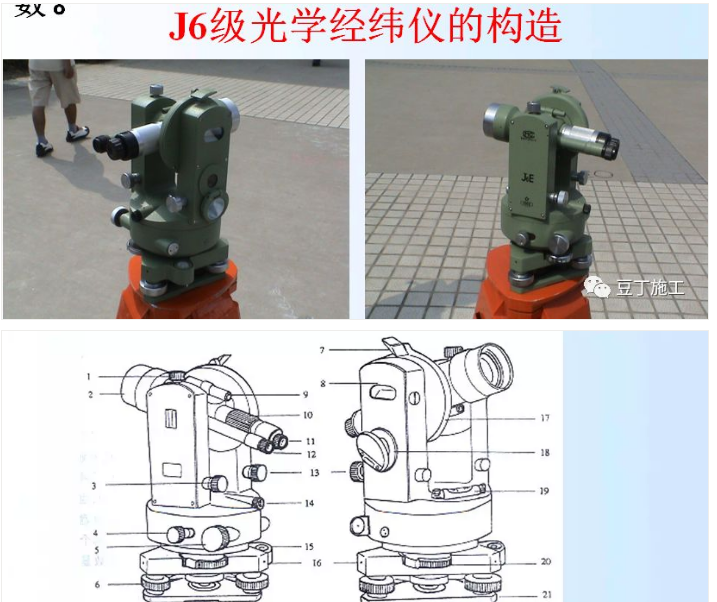

1.什么叫经纬仪?

主要应用于观测水平角和竖直角,并通过观测得到的角度来推算、确定某一点的平面坐标和高程的仪器;在实践过程中,经纬仪最常应用于观测水平角。

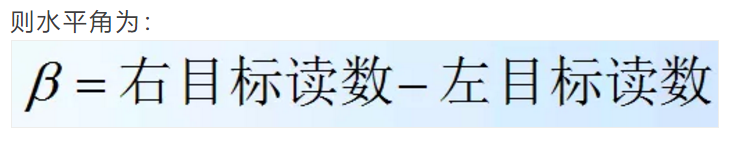

2.什么叫水平角?

空间相交的两条直线在水平面上的投影所构成的夹角.

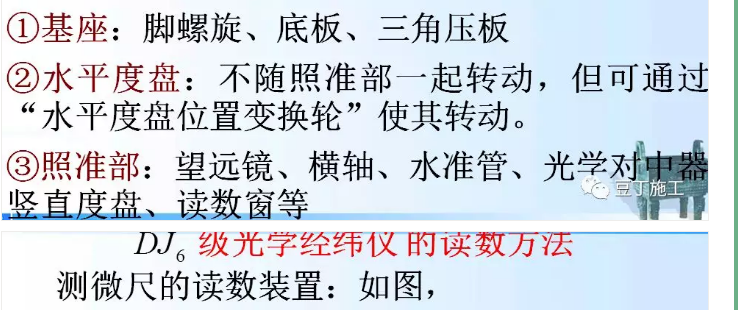

3.经纬仪需具有:

①对中装置—使仪器中心与地面点位于同一铅垂线

②置平装置—使仪器水平度盘水平,仪器竖轴竖直

③转动装置—望远镜可以在水平和竖直方向转动

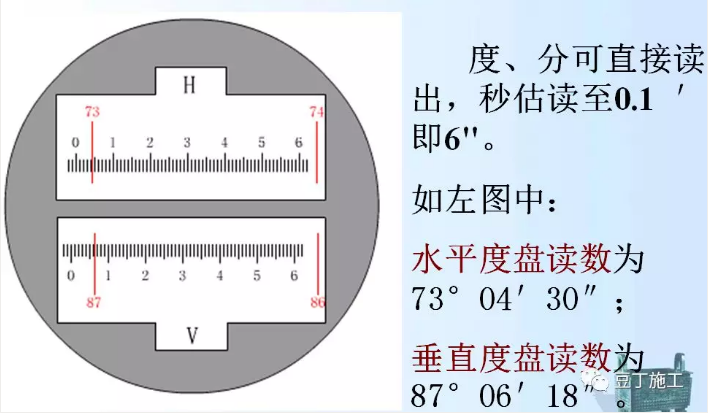

④读数装置—读取测角读数

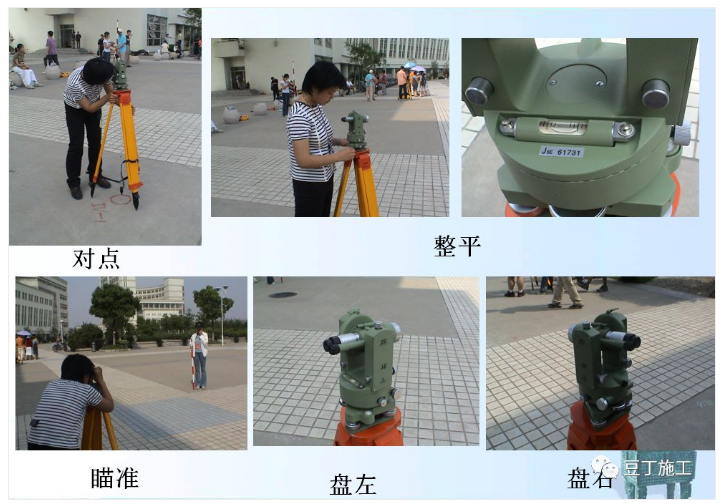

经纬仪操作过程简介

一.经纬仪的安置

1.对中

目的:使仪器纵轴与测站点位于同一铅垂线上。

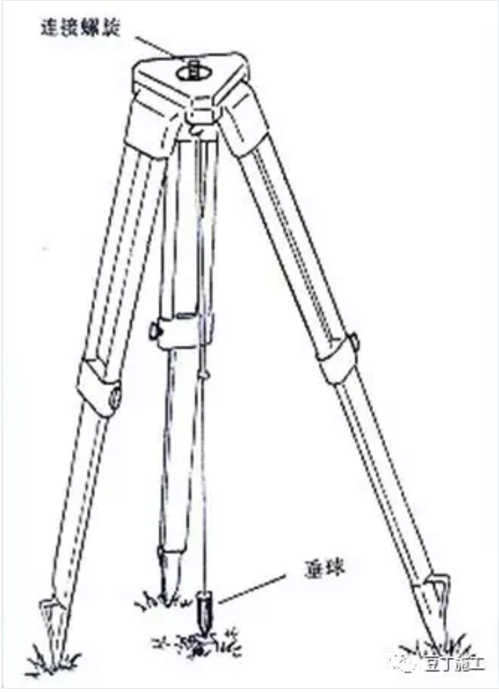

1)垂球对中:垂球尖离约1~2mm,偏差大,移三脚架;偏差小,移仪器。


2)光学对中

① 初步对中

② 调对中小圆圈和地面点清晰

③ 转脚螺旋,使地面点位于标志中心


2.整平

目的:使水平度盘处于水平。

即:使水准管气泡在两个相互垂直的方向上均居中.

操作原则:气泡移动方向与左手大拇指移动方向一致。

注:对中、整平应穿插进行,直至既对中又整平。即“对中整平,反复进行”。


3.瞄准

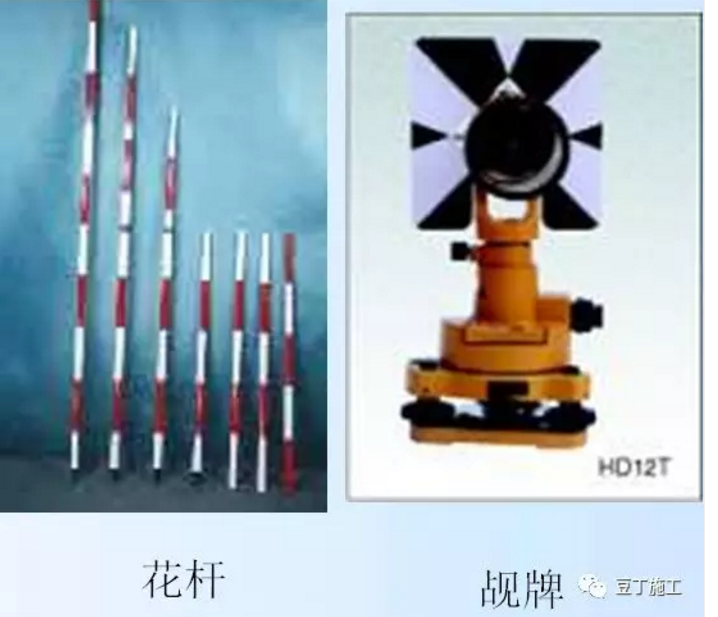

照准标志

测钎:适用较近目标

花杆:适用较远目标

觇牌:适用远、近目标



1)目镜调焦:使十字丝清晰(调目镜调焦螺旋)

2)粗瞄目标:使用望远镜上的瞄准器

3)物镜调焦:使目标清晰(调物镜调焦螺旋)

4)消除视差

5)精确瞄准:使十字丝交点对准目标根部(转望远镜微动螺旋和水平微动螺旋)



第三部分:激光垂准仪的操作及使用介绍

激光垂准仪:主要用于投测首层板面的轴线控制点

激光垂准仪的用途:仪器用于测量相对垂准线的微小水平偏差,进行铅垂线的点位传递,物体垂直轮廓的测量,广泛用于建筑施工、工业安装、工程监理、变形观测。


垂准测量所使用的仪器及工具:

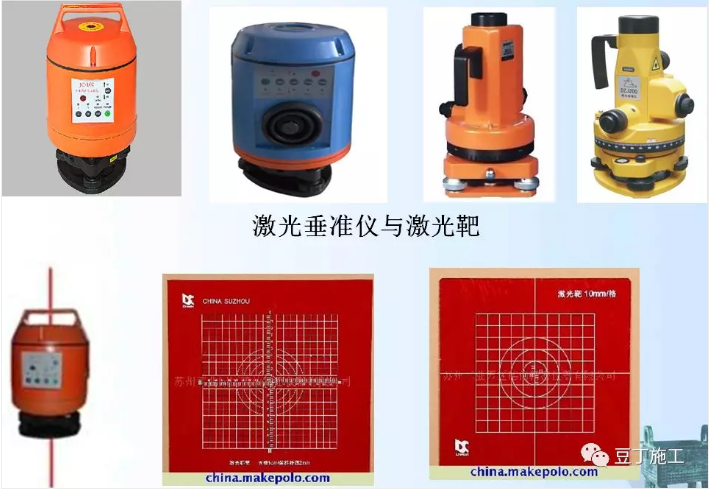

一、激光垂准仪

二、激光靶或透明接收材料

三、记号笔


激光垂准仪的基本操作

基本程序:

  • 安置

  • 对中

  • 整平

  • 垂准

对中、整平一般结合进行

安置:脚架高度适中,稳固,望远镜目镜大致与人眼等高。

对中:

1、三脚架对中

要求:高度适当,架头概平,大致对中,稳固可靠。

2、激光垂准仪对中

打开对点激光开关,调节对点调焦手轮,使激光聚焦在测站点上。

整平:

3、三角架整平。

1) 转动照准部使管水准轴与所选二个脚腿地面支点连线平行,升降一脚腿使管水准器气泡居中。

2) 转动照准部使管水准轴转动90°,升降第三脚腿使管水准器气泡居中。应重复一二次。

4、精确整平

1) 转动照准部使管水准轴与所选二个脚螺旋中心连线平行,相对转动二个脚螺旋使管水准器气泡居中。

2) 转动照准部90°,转动第三脚螺旋使管水准器气泡居中。

重复1) 2)使水准器气泡精确居中。

垂准:

打开垂准激光开关,会有一束激光从望远物镜中射出,并聚焦在激光靶上,激光光斑中心处的读数既为观测值。但为提高垂准精度,应将仪器照准部旋转1800,通过望远镜获得第二个观测值,取其中数(中点)为测量值进行定点。
