仪表担负着全厂的测量监视控制，时时刻刻告诉我们各个装置的运作情况，仪表及控制岗位是工厂正常运作的保证。下面的这227个自动化仪表与控制系统术语，你都知道吗？1.测量点（一次点）
指检测系统或控制系统中，直接与工艺介质接触的点。如压力检测系统中的取压点，温度检测系统中的热电偶、热电阻安装点等。一次点可以在工艺管道上，也可以在工艺设备上。
2.一次部件（取源部件）
通常指安装在一次点上的仪表加工件，如压力检测系统中的取‘压短节、测温系统中的温度计凸台等。
3.一次阀门（取压阀）
指安装在一次部件上的阀门，如与取压短节相连的压力检测系统的阀门，与孔板正、负压室引出管相连的阀门等。
4.一次元件（传感器）
指安装在现场且与工艺介质相接触的元件，如热电偶、热电阻等。
5.一次仪表
现场仪表的一种，指安装在现场且直接与工艺介质相接触的仪表，如弹簧管压力表、双金属温度计、差压变送器等。
6.一次调校（单体调校）
指仪表安装前的校验，按《工业自动化仪表工程施工及验收规范》（GBJ—86)的要求，原则上每台仪去都要经过一次调校。
调校的重点是检验仪表的示值误差、变差，调节仪表的比例度、积分时间、微分时间的误差、控制点偏差、平衡度等。只有一次调校符合设计或产品说明书要求的仪表才能安装，以保证二次调校的质量。
7.二次仪表
指仪表示值信号不直接与来自工艺介质接触的各类仪表的总称。二次仪表的输入信号通常为变送器变换的标准信号。
二次仪表接受的标准信号一般有三种：
气动信号;
II型电动单元组合仪表信号;
HI型电动单元组合仪表信号。
8.现场仪表
指安装在现场的仪表的总称，包括所有一次仪表，也包括安装在现场的二次仪表。
9.二次调校（二次联校、系统调校）
指仪表现场安装结束后，控制室配管配线完成而且通过校验后，对整个检测回路或自动控制系统的检验，也是仪表交付正式使用前的一次全面校验。
其校验方法通常是在检测环节加一信号，然后仔细观察组成系统的每台仪表是否工作在误差允许范围内。如果超出误差允许范围，又找不出原因，就要对组成系统的全部仪表重新调试。
10.仪表加工件
指全部用于仪表安装的金属、塑料机械加工件的总称，在仪表安装中占有特殊地位。
11.带控制点流程图
指用过程检测和控制系统设计符号来描述生产过程自动化内容的图纸。
它详细地标出仪表的安装位置，是确定一次点的重要图纸，是自控方案和自动化水平的全面体现，也是自控设计的依据，并供施工安装和生产操作时参考。
12.常用仪表、控制图形符号
根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》，参照GB2625—81国家标准、化工自控常用图形及文字代号如下。
图形符号

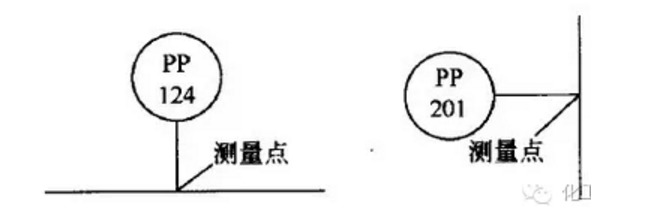

①测量点（包括检测元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号。

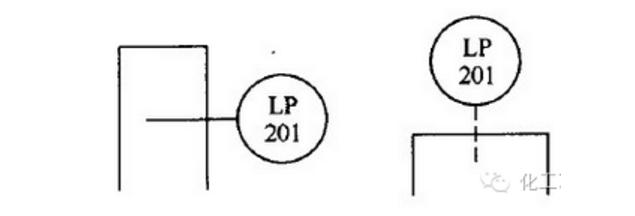

②若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2mm的小圆符号或加虚线。

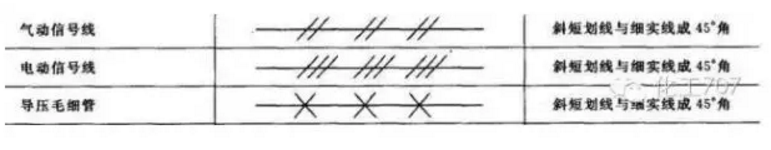

③连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。例如AS-014为0.14MPa的空气源，ES-24DC为24V的直流电源。④当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。
1.自动化仪表 process measurementand control instrument又称过程检测控制仪表。对工业过程进行检测、显示、控制、执行等仪表的总称。测量链中的一次元件，它将输入变量转换成宜于测量的信号。接受物理或化学变量(输入变量)形成的信息，并按一定的规律将其转换成同种或别种性质的输出变量的装置。注：根据传感器所依据的物理现象的性质，有多种不同形式和不同名称的测量传感器，例如:温度传感器、压力传感器、流量传感输出为标准化信号的一种测量传感器。例如:温度变送器、压力变送器、流量变送器等。5.补偿器 compensator，补偿元件 compensation element为抵消由于规定工作条件变化所造成的误差源而设计的装置。注：计(表)只能加修饰语使用，如：流量计、压力表。9.多点记录仪 multi-pointrecorder由打印机构以一系列打印符号记录每一个输入信号的记录仪。根据编制的程序或由操作人员选择供多个变量共同使用的标准化信号记录仪。11.差动放大器 differential amplifier具有两个类似的输入线路，相互连接后能响应两个电压或两个电流之差的放大器。12.运算放大器 operational amplifier13.隔离放大器 isolated amplifier输入线路与输出线路之间以及两线路与地之间不存在点连接的放大器。14.总计仪表 totalizing instrument通过对被测的量各部分值的求和来确定被测量值的测量仪表。这些部分值可以同时或依次从一个或多个来源中获得。能够完成一个或多个计算和(或)逻辑操作，并输出一个或多个经计算后的信号的装置或功能。16.反馈控制器 feedback controller能自动地工作，通过将被控变量值与参比变量值相比较后改变被控变量从而缩小两者之间差异的装置。17.信号选择器 signalselector/auctioneering device18.自动/手动操作器 automatic/manual station (A/M station)能够由过程操作人员在自动和手动控制之间切换以及手动控制一个或多个终端控制元件的装置。19.手动操作器 manual station,remote manual loader仅有手动操作输出，用来操纵一个或多个远程仪表的装置。具有可听和(或)可视输出，以表明设备或控制系统不正常或超出极限状态的装置。21.（可测的）量 (measurable) quantity可以定性区别和定量确定的一种现象、物体或物质的属性。
23.（测量）单位unit ( of measurement )24.（测量）单位制system of units ( of measurement )为给定量制建立的一组单位。例如：国际单位制(SI);CGS单位制。注：单位制包括一组选定的基本单位和由定义方程式、比例因数确定的导出单位。
25.（量）值value ( of a quantity )用一个数和一个适当的测量单位表示的量。例如：5.3m;12kg；-40℃。
27.约定真值 conventional true value注：一般说来，约定真值被认为是非常接近真值的，对于一定的用途，其差值可以忽略不计。
29.静态测量 static measurement对测量期间其值可认为是恒定的量的测量。
注：“静态”一词适用于被测量，不适用于测量方法。30.动态测量 dynamic measurement对（变）量的瞬时值或随时间的变化值的测量。
注：“动态”一词适用于被测量，不适用于测量方法。31.被测量 measurand , measured quantity32.被测变量 measured variable被测的量、特性或状态。
注：被测变量通常是温度、压力、流量、速度等。根据测量装置在规定条件下的某个指定瞬间获取的信息得出，并以数字和计量单位表示的数量。不属于被测量但却影响被测值或测量仪表表示值的量。例如：环境温度、被测交流电压的频率。某一个或几个参数载有信号所表示的一个或多个变量的信息的物理变量。
38.测量信号 measurement signal信息参数可表现为用数字表示的一组离散值中任一值的信号。41.标准化信号 standardized signal4mA ~20mA ( d.c. )
20 kPa ~ 100kPa44.量化信号 quantified signal46.测量结果 result of a measurement1.当使用“测量结果”这个术语时，应明确它是示值、未修正结果还是已修正结果，并是否已对几次观测值进行平均。2.测量结果的完整说明应包括：关于测量不确定度的信息和关于相应的影响量值的信息。47.（测量仪表的）示值 indication (of a measuring instrument ) 48.测量准确度 accuracy of measurement同义词：测量精确度,被测量的测量结果与（约定）真值间的一致程度。49.测量重复性 repeatability of measurement在相同测量方法、相同观测者、相同测量仪器、相同场所、相同工作条件和短时期内重复的条件下，对同一被测量进行多次连续测量所得结果之间的一致程度。
2．在仪表或装置的数据单上列出误差时，必须规定仪表或装在同一被测量的多次测量过程中，其变化是不可预计的测量误差的一部分。
在相同的条件下对同一个给定量值进行多次测量的过程中，绝对值和符号保持不变或者在条件变化时按固定规律变化的误差。为了得到修正结果，必须以代数法加到未修正测量结果上的值，这个值是系统误差已知部分的相反值。56.修正因子 correction factor58.性能特性 performance characteristics在静态或动态条件下或作为特定试验的结果，，确定装置的功能和能力的有关参数及其定量的表述。59.参比性能特性reference performance characteristic所研究的量的上、下限所限定的数值区间。
注：术语“范围”通常加修饰语。例如，它可应用于被测变量或工作条件。62.测量范围下限值 measuring range lower limit装置能够调整到并按规定精确度进行测量的被测变量最低值。63.测量范围上限值 measuring range higher limit装置能够调整到并按规定精确度进行测量的被测变量最高值。给定范围上下限值之间的代数差。例如：范围为﹣20℃至100℃时，量程为120 ℃。
构成指示装置一部分的一组有序的标度标记以及所有有关的数字。标度中各分格间距与对应的分格值呈常数比例关系的标度。
注：标度分格间距为常数的线性标度称为规则标度。标度中各标度分格间距与对应的分格值呈非常数比例关系的标度。注：某些非线性标度有专门的名称，例如对数标度，平方律标度。
69.测量仪表的零位 zero of a measuring instrument当测量仪表工作所需要的任何辅助能源都接通和被测量值为零时，仪表的直接示值。70.仪表常数 instrument constant为求得测量仪表的示值，必须对直接示值相乘的一个系数。
注：当直接示值等于被测量值时，测量仪表的常数为1。71.特性曲线 characteristic curve表明系统或装置的输出变量稳态值与一个输入量之间函数关系的曲线，此时，其它输入变量均保持在规定的恒定值。
注：将其它输入变量作为参数处理时，可得到一组特性曲线。使装置或仪表的输出与期望的规定特性曲线尽可能一致的操作。在规定的条件下确立被测量与装置相应输出值之间关系的一组操作。74.校准曲线 calibration curve在规定条件下表示被测量值的与装置实际测出的相应值之间关系的曲线。校准曲线接近规定特性曲线（直线、对数曲线、抛物线等）时的吻合程度。80.一致性误差 conformity error输入变量的变化不致引起输出变量有任何可觉察变化的有限数值区间。在规定的工作条件下，仪表性能特性在规定时间内保持不变的能力。规定的条件下和规定的时间内装置完成规定功能的能力。在一段时间内，并非由于外界影响作用于装置而引起的装置输入一输出关系发生不希望有的逐渐变化。在规定参比工作条件下的规定时间内，对应于一个恒定输入的输出变化。
简称零漂,范围下限值上的点漂。当下限值不为零值时亦称为始点漂移。
在同一工作条件下，仪表对同一输入值按同一方向连续多次测量的输出值间的相互一致程度。
注：重复性应不包括回差、漂移。90.为重复性误差 repeatability error在相同的工作条件下，从同一个方向作全范围移动时，对同一个输入值在短时间内多次连续测量输出所获得的极限值之间的代数差。
实际输出量程与规定输出量程之差。
注：量程误差通常以规定输出量程的百分数表示。
在规定的使用条件下，当输入处于范围下限值时实际输出值与规定输出范围最低值之差。
注：零点误差通常以规定输出量程的百分数表示。当输入处于范围下限值时，因某些影响引起的输出值的变化。
注：零点迁移通常以规定输出量程的百分数表示。95.示值误差 error of indication仪表的示值误差除以规定值。
注：这一规定值常称为引用值，例如：它可以是仪表的量程或范围上限值等。97.平均故障间隔时间 mean time between fallures ( MTBF )在功能单元的额定寿命期间，在规定的条件下，相邻故障间隔时间长度的平均值。
98.平均修复时间 mean time to repair ( MTTR )以预定的方式对若干变量依次进行周期地采样。扫描装置的功能通常用来确定变量的状态或数值。以每秒输入通道数表示的一系列模拟输入通道的访问速率，以每秒输入通道数表示。又称死时。从输入量产生变化的瞬间起到仪表输出量开始变化的瞬间为止的时间。
在由阶跃或脉冲输入引起的一阶线性系统中，输出完成总上升或总下降的63.2%所需的时间。110.周期阻尼 periodic damping, underdamping111.非周期阻尼 aperiodic damping , overdamping在二阶线性系统的自由震荡中，输出在最终稳态值附近的一对（方向相反的）连续摆动的较大幅值与较小幅值之比。115.输出阻抗 output impedance
与仪表输出端连接的所有装置及连接导线的阻抗总和。
