很多企业在建设策划期间由于未进行专业审查，尤其是建设单位物质设计交底的基础上，也缺失了组织有关人员分专业、分工种细读设计文件，甚至无法进一步吃透设计意图，质量标准、安全标准以及技术要求。
与结构和消防等安全有关的内容进行审查，包括：是否符合工程建设强制性标准，地基基础和主体结构的安全性，消防安全性，法律、法规、规章规定必须审查的其他内容。
那针对专业的安全设计审查的内容，详细核对图纸、提出问题，确定会审重点，消除设计矛盾和漏项。接下来资深设计师Harry老师带着各位一起捋一捋三个专业的要点。

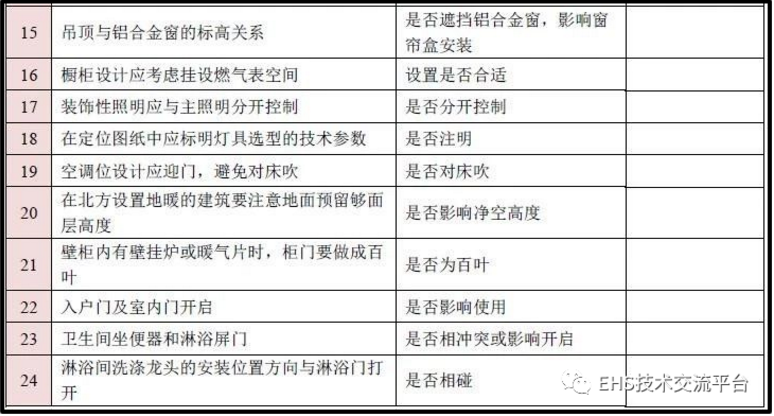

01 装饰装修专业图纸审查要点

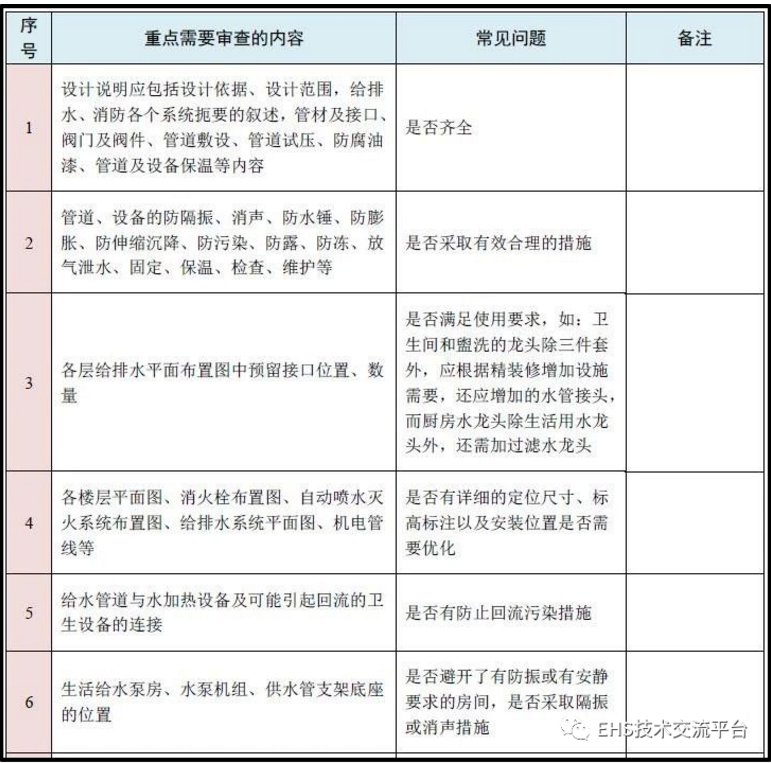

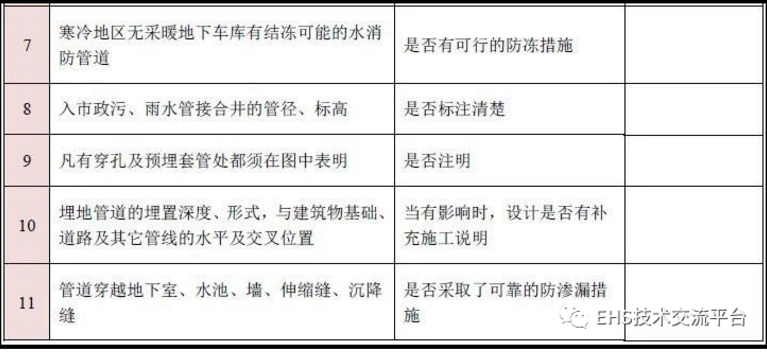

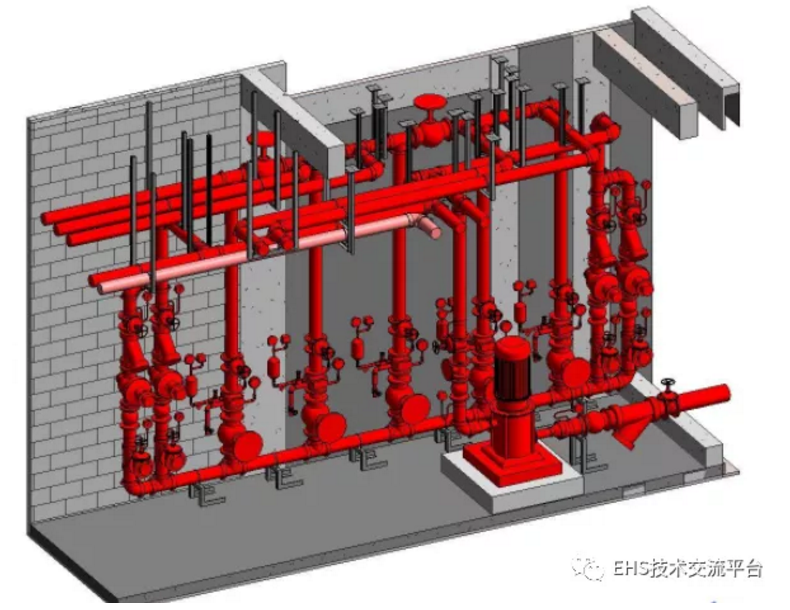

02 给排水专业施工图纸审查要点
03 燃气专业施工图纸审查

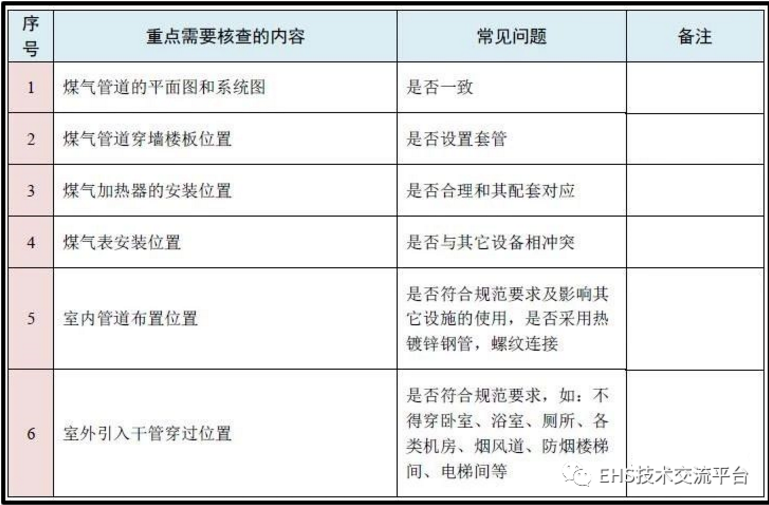

完整的设计图纸包括下列内容：
1.设计总说明；

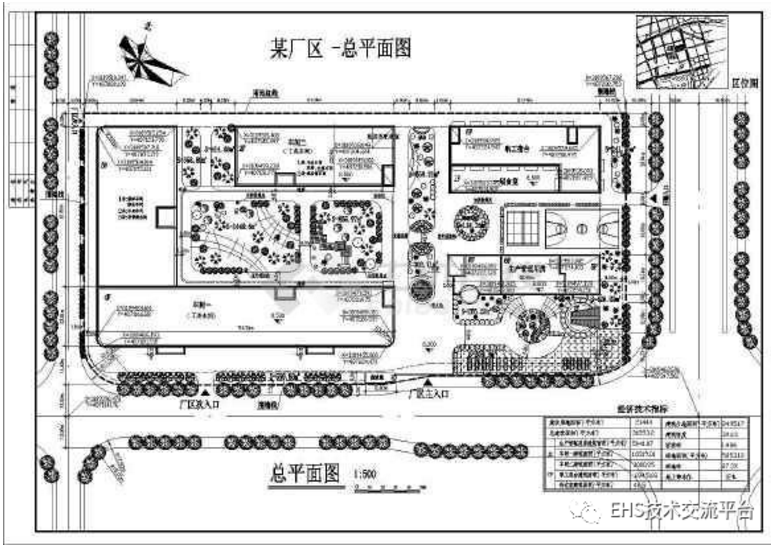

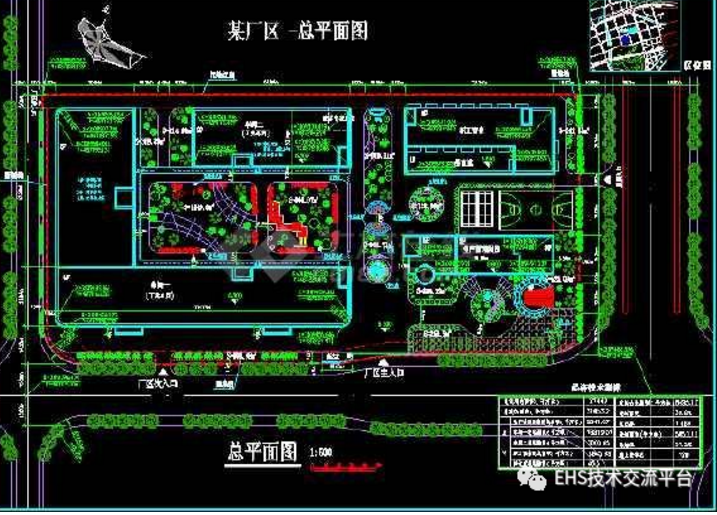

2.总平面图；
3.各部位立面图及剖面图；
4.节点大样图；
5.固定家具制作图；
6.电气平面图；
7.电气系统图；
8.消防系统图

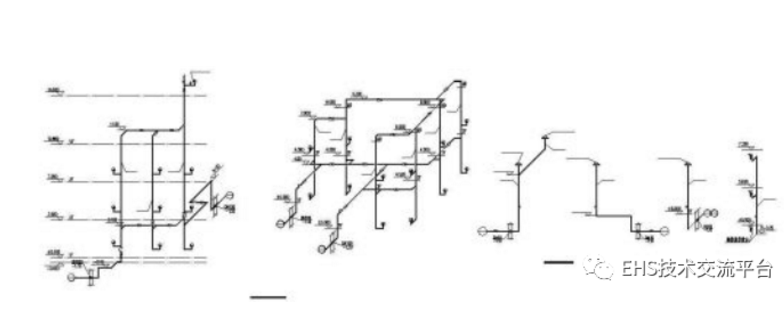

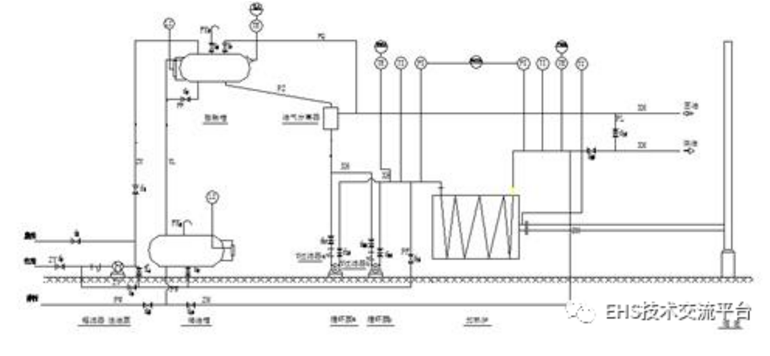

9.给排水平面图（涉及改造部分）；
10.顶视图；
11.建筑立面图；
12.装修材料表。

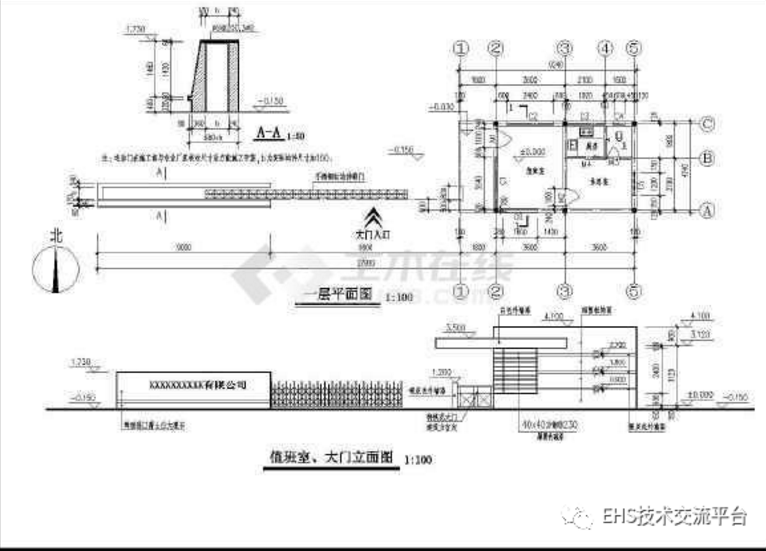

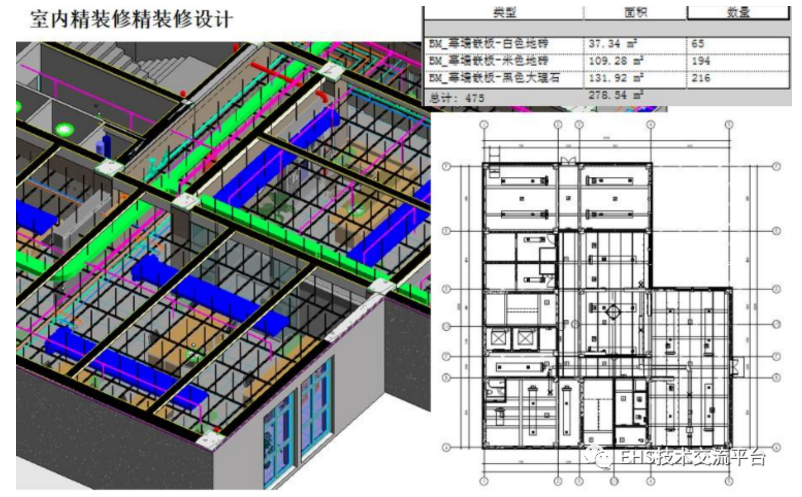

（1）、平面设计图

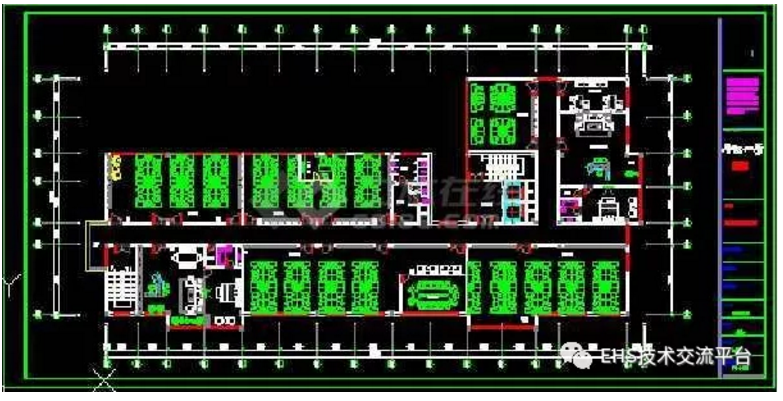

平面设计图包括底部平面设计图和顶部平面设计图两份。平面图应有墙、柱定位尺寸，全套的CAD施计图纸和效果图 还有3D模型以及用到的材质贴图，并有确切的比例。
不管图纸如何缩放，其绝对面积不变。有了室内平面图后，设计师就可以根椐不同的房间布局进行室内平面设计。墙体结构图、放线图、平面布置图、天花、地板、插座线路和一些立面剖面，设计师在布置之前一般会征询甲方的想法。
装饰结构在内的位置，装饰结构与建筑结构的相互关系尺寸，装饰面的具体形状及尺寸，完整建筑设计图纸知识、完整建筑设计图纸，图上需标明材料的规格和工艺要求；
标明室内设备设施的安放位置及其装修布局的尺寸关系，完整建筑设计图纸知识、完整建筑设计图纸，标明设备设施的规格和要求。
（2）、设计效果图
设计效果图是在平面设计的基础上，把装修后的结果用透视的形式表现出来。通过效果图的展示，甲方能够明确装修活动结束后房间的表现形式。它是家庭装修房主最后决定装修的重要依据。因此是装修设计中的重要文件。
设计效果图有黑色及彩色两种，由于彩色效果图能够真实，直观地表现各装饰面的色彩，结构图、建筑总平面图、立面图、电施、水施等，所以它对选材和施工也有重要作用。但应指出的是，效果图表现装修效果，在实际工程施工中受材料、工艺的限制，很难完全达到。
（3）、设计施工图
施工图是装修得以进行的依据，包含前期设计师的设计方案,效果图方案等的前期设计，具体指导每个工种，工序的施工。施工图把结构要求、材料构成及施工的工艺技术要求等用图纸的形式交待给施工人员 ，如设计名称,设计图,设计人，以便准确、顺利地组织和完成工程。
施工图包括立面图、剖面图和节点图：列出了图纸目录,在图纸目录中有各专业图纸的图件名称、数量、所在位置,反映出了一套完整施工图纸的编排次序，施工立面图是室内墙面与装饰物的正投影图，标明了室内的标高，吊顶装修的尺寸及梯次造型的相互关系尺寸，墙面装饰的式样及材料、位置尺寸，墙面与门、窗、隔断的高度尺寸，墙与顶，地的衔接方式等。

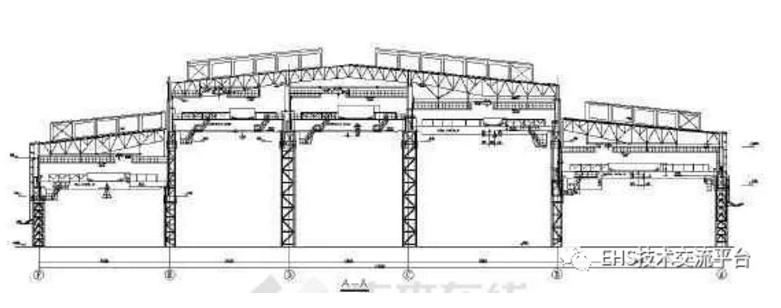

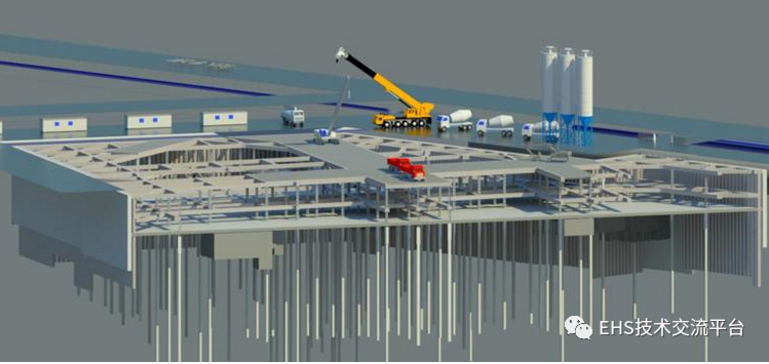

剖面图是将装饰面剖切，以表达结构构成的方式、材料的形式和主要支承构件的相互关系等。剖面图标注有详细尺寸，工艺做法及施工要求。
节点图是两个以上装饰面的汇交点，按垂直或水平方向切开，以标明装饰面之间的对接方式和固定方法。节点图应详细表现出装饰面连接处的构造，注有详细的尺寸和收口、封边的施工方法。
在设计施工图时，无论是剖面图还是节点图，都应在立面图上标明，以便正确指导施工。
设计图纸审查这个一般是对于中、大型装饰装修工程来讲必须进行审查(规范规定的强制范围),建设单位、设计单位在施工图设计、审查过程中，如对装饰装修工程涉及装饰装修、给排水、燃气事项有疑问，可以向装饰装修、给排水、燃气管理部门进行咨询。政府行政主管部门的咨询意见，也作为施工图设计、审查的参考。
