建筑安全图纸会审、设计漏项解读(三)

建筑安全图纸会审、设计漏项解读(三)

     很多企业在建设策划期间由于未进行专业审查,尤其是建设单位物质设计交底的基础上,也缺失了组织有关人员分专业、分工种细读设计文件,甚至无法进一步吃透设计意图,质量标准、安全标准以及技术要求


一、智能化系统施工图设计主要问题

1成套性、完整性欠缺

2图面质量不符合设计文件表达清晰的要求

3图纸目录主要问题

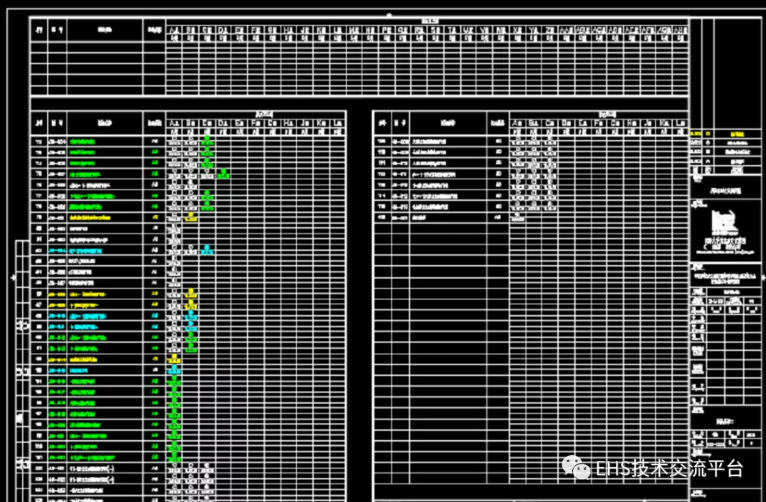

4主要设备及材料表主要问题

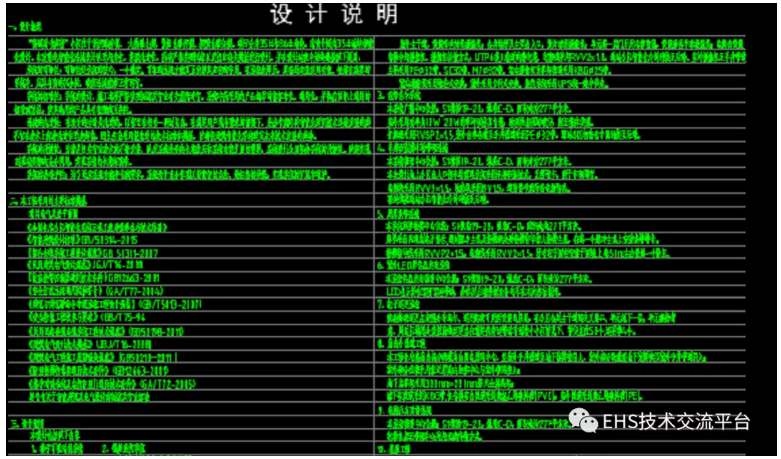

5设计施工总说明主要问题

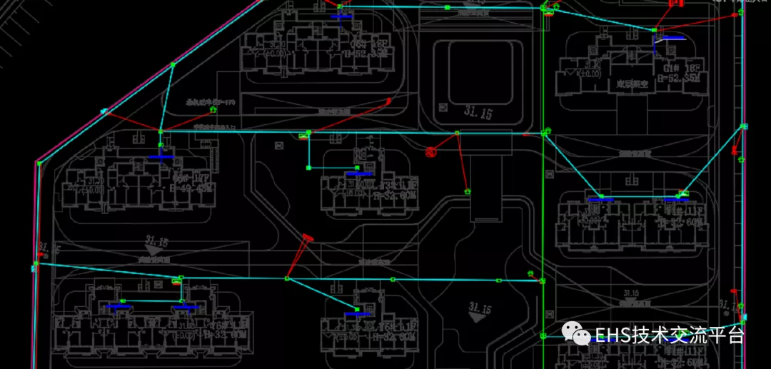

6平面图主要问题

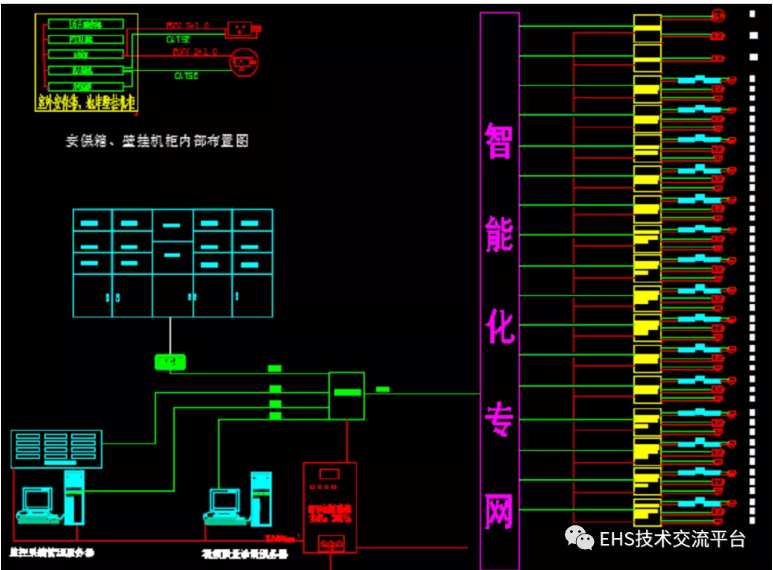

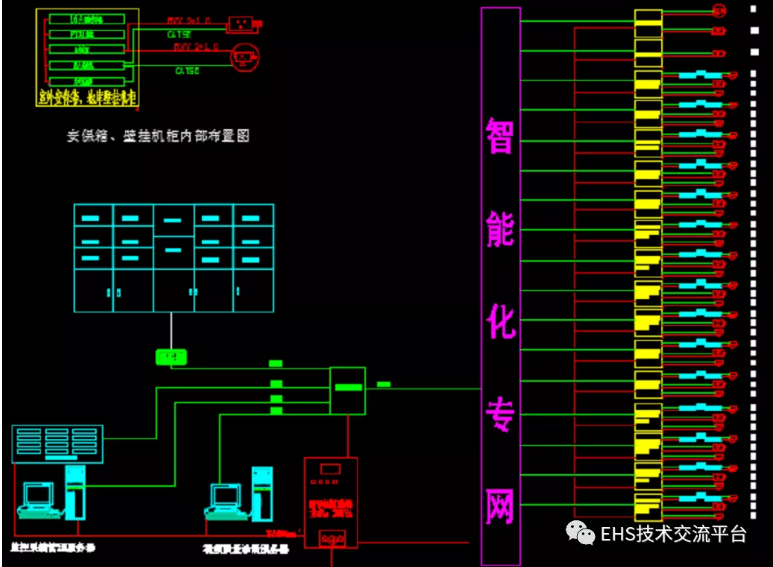

7系统图主要问题

9详图主要问题


二、典型问题,举例如下:


1) 建筑设备监控系统中未将本工程机电设备作一介绍,特别未说明空调系统工作特征;对冷热源、 VAV 、 VRV 、空调机组、新风机组、风机盘管等均要说明;其它如变配电、给水、热水、纯净水系统、排水系统、通风系统、公共照明、室外照明、电梯等均要说明,采取何种监控方式;监控系统规模点数、管线敷设要求、 BAS 中央控制室设置位置等。


2)在平面图上局部标注管线与敷设方式,穿越人防墙、沉降缝 ( 伸缩缝 ) 等未作标注;在地下层采用了薄壁管。有的在同一套图纸中用 TC 、 SC 、 RC 、 DG 、 DA 等英文标注、汉语拼音标注并存。不同管线未用不同线型标注。


3)政府、企业使用的EHS大数据管控平台的通信网络系统中采用模块局、程控交换机、电话电缆交接箱注明,语音信息点配置原则、与电信局连接管线、总点数、机房位置等说明。还有移动通信盲区覆盖系统、无线对讲系统等。


三、建筑设计院的建筑设计施工图已完成,建设单位急于智能化系统工程施工,系统集成商在方案设计中标后即进入施工图设计阶段,初步设计及其评审这个重要阶段被忽略,那我们一起来进行系统性梳理。

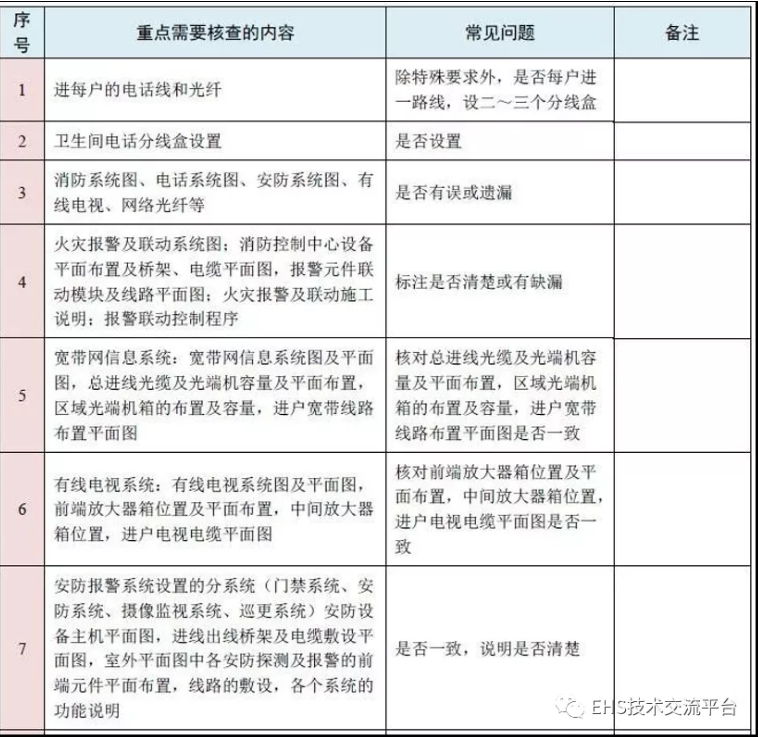

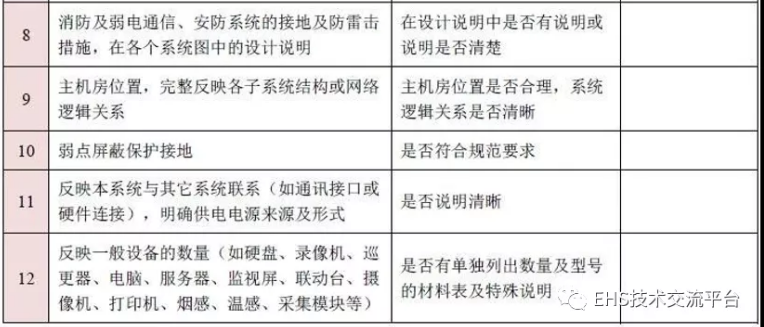

01 弱电专业施工图纸审查要点

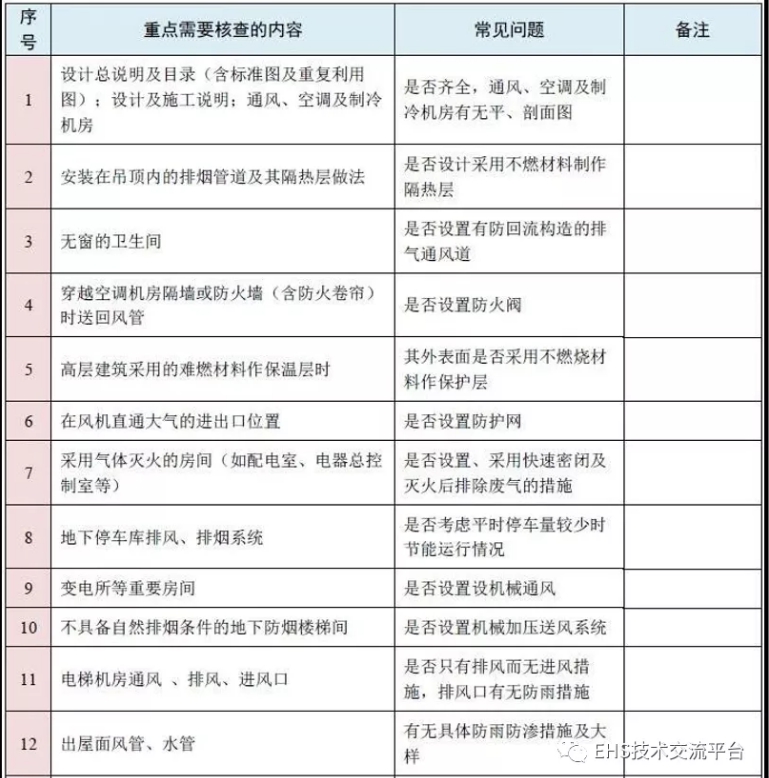

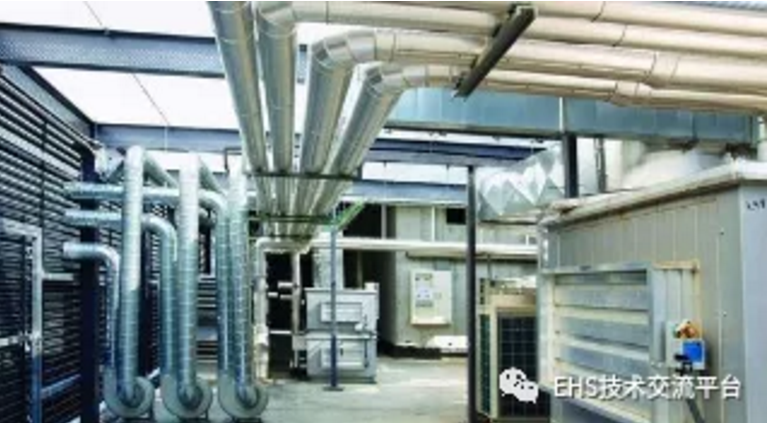

02暖通专业图纸审查要点

大样图看图顺序为:设备平面布置图→基础平面图→剖面图→流程图

了解设备用房平面布置,定位尺寸、基础要求、管道平面位置,管道、设备平面高度,管道设备的连接要求,仪表附件的设置要求等。



【问题举例】空调负荷计算

【分析】除在方案设计或初步设计阶段可采用热负荷和冷负荷指标进行必要的估算外,施工图阶段应对空调区进行冬季热负荷和夏季冷负荷逐项逐时计算。同时要满足以下条件。


《建筑工程设计文件编制深度规定》2008年 4.7.10条,新版:2016。

1、采用计算程序计算时,计算书应注明软件名称,打印出相应的简图、输入数据和计算结果。
2、采暖设计计算应包括以下内容:
1)每一采暖房间耗热量计算及建筑物采暖总耗热量计算;
2)散热器等采暖设备的选择计算;
3)采暖系统 的管径及水利计算;
4)采暖系统设备、附近选择计算,如系统系统热源设备、循环水泵、补水定压装置、伸缩器、补水器等。
3、通风、防排烟设计计算应包括以下内容:
1)通风、防排烟风量计算;
2)通风、防排烟系统阻力计算;
3)通风、防排烟系统设备选型计算。
4、空调设计计算应包括以下内容:
1)空调冷热负荷计算(冷负荷按逐项逐时计算);
2)空调系统末端设备及附件(包括空气处理机组、新风机组、风机盘管、变制冷剂流量室内机、变风量末端装置、空气热回收装置、消声器等)的选择计算;
3)空调冷热水、冷却水系统的水力计算;
4)风系统阻力计算;
5)必要的气流组织设计与计算;
6)空调系统的冷(热)水机组、冷(热)水泵、冷却水泵、定压补水设备、冷却塔、水箱、水池等设备的选择计算。
5、必须满足工程所在省、市有关部门要求的节能设计计算内容。

(1) 给排水暖通设备与电气动力间的匹配是否合理。

(2) 电气线路、管道、通风、空调的敷设位置和走向相互有无干扰.埋地管道或管道沟与电缆沟之间有无矛盾。

(3) 连接设备的电气线路、控制线路、管(水、暖)路与设备的进线接管位置是否相符。

(4) 水暖、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。

(5) 管道井的内部布置是否合理,进出管路有无矛盾。


《建筑工程设计文件编制深度规定》4.7.10条要求计算书应:

(1)采用计算程序计算时,计算书应注明软件名称,并打印出相应的简图、输入数据和计算结果。
(2)一般空调房间应以房间逐时冷负荷的综合最大值作为房间的冷负荷。
(3)空调系统的夏季冷负荷应包括以下各项,并应按下列要求确定:
详见《全国民用建筑工程设计技术措施》暖通空调·动力,5.2.4条之规定。
(4)空调系统的冬季热负荷应包括以下各项,并应按下列要求确定:
详见《全国民用建筑工程设计技术措施》暖通空调·动力,5.2.12条之规定。
【建议】在建筑物公共建筑计算完毕后,许多设计人员不知道计算结果是否正确,经常对计算结果表示怀疑。在此提供数据设计人员参考,如果该建筑物是公共建筑物处于寒冷地区,建筑节能按50%设计,办公楼热负荷大约50W/㎡,冷负荷70W/㎡左右,商场热负荷:大约50W/㎡,冷负荷150W/㎡左右。初步设计时可采用此值估算。

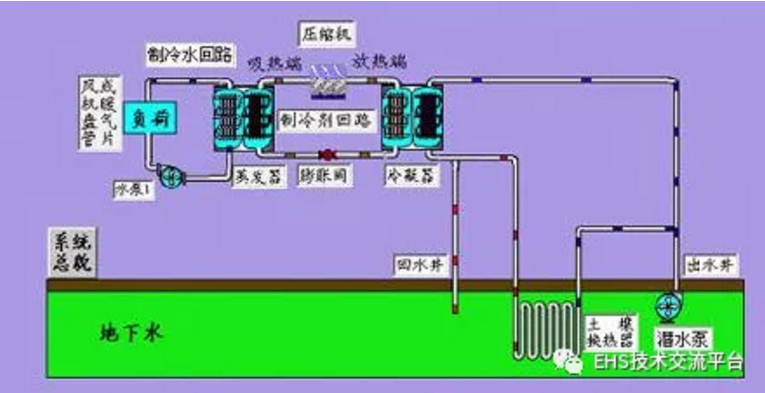

空调冷热源设计的选择:
空调冷热源设计直接关系到该项目投资的经济效益和使用效果,合理地利用现有的条件,争取最节省的投资,达到最佳的空调效果,是设计人员所追求的。以下举几个实例来说明如何选择冷热源。
