建筑安全图纸会审、设计漏项解读(四)

建筑安全图纸会审、设计漏项解读(四)

     很多企业在建设策划期间由于未进行专业审查,尤其是建设单位物质设计交底的基础上,也缺失了组织有关人员分专业、分工种细读设计文件,甚至无法进一步吃透设计意图,质量标准、安全标准以及技术要求


施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。为此必须学会识图方法,才能收到事半功倍的效果。

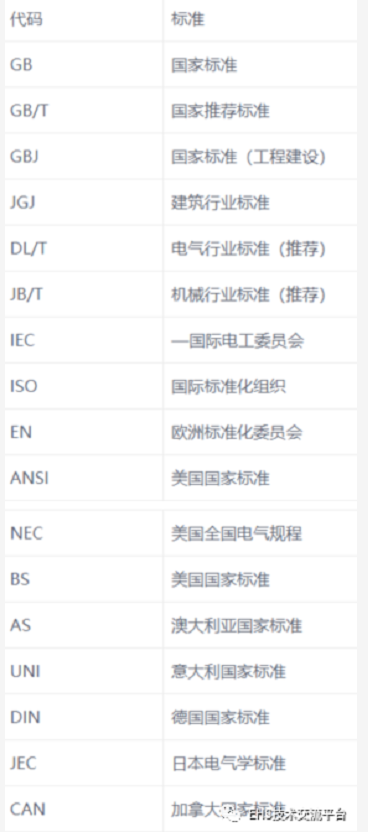

一、各种执行和参考标准的代号


二、基本的识图方法


      (1)循序渐进拿到一份图纸后,先看什么图,后看什么图,应该有主有次,一般是按如下顺序进行,尤其是各种电气系统的组成原理与工程图样,理论联系实际、图文并茂、通俗易懂。

      ①首先仔细阅读设计说明,实际工程为例,工程非常有代表性,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;

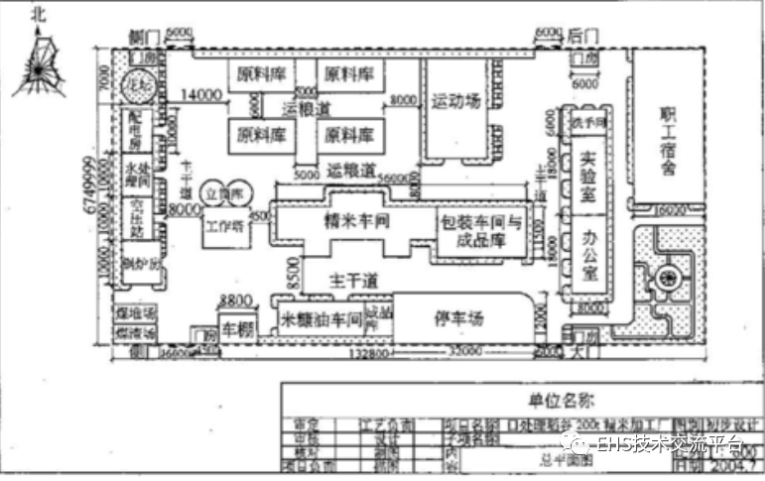

②接着要看平面图,建筑电气工程图的识图方法 ,看标题栏及图样目录 了解工程名称、项目内容、设计日期及图样数量和内容等。了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;

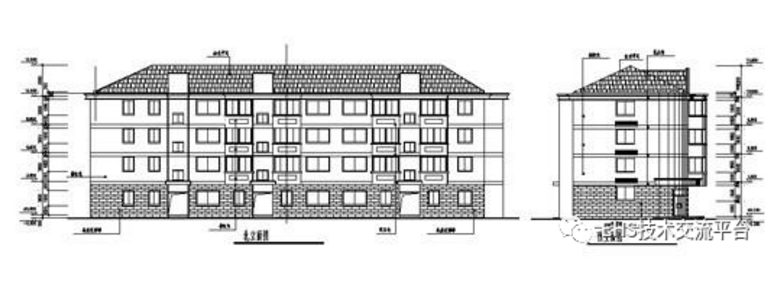

③看立面图, 看总体说明书 了解工程总体概况及设计依据,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;

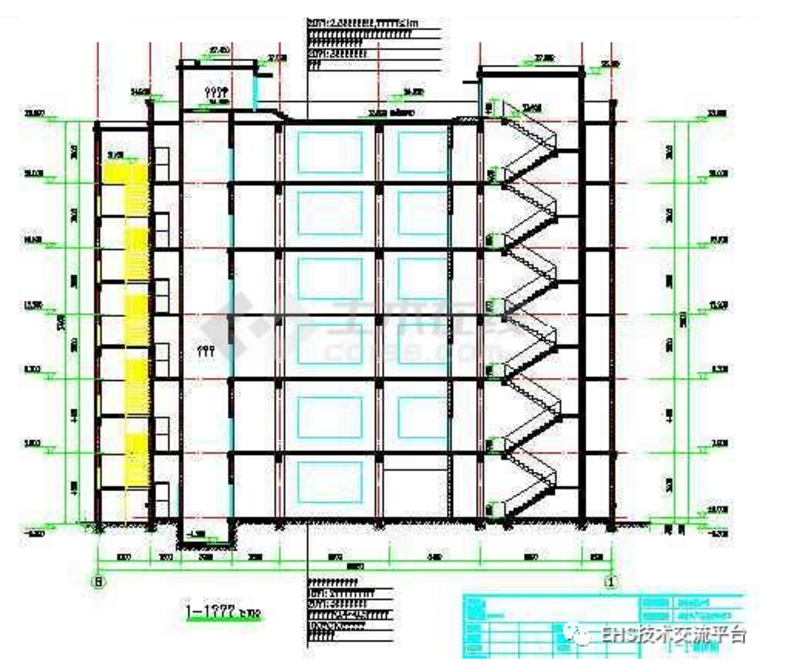

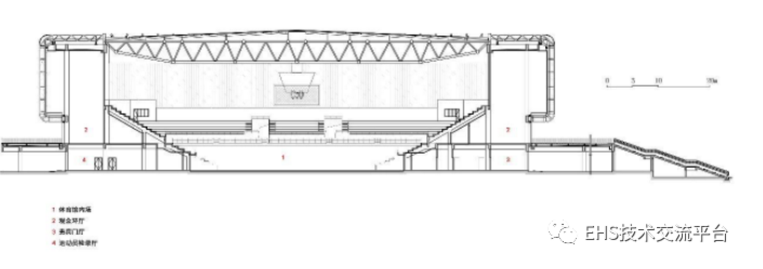

 ④看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;



⑤最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;


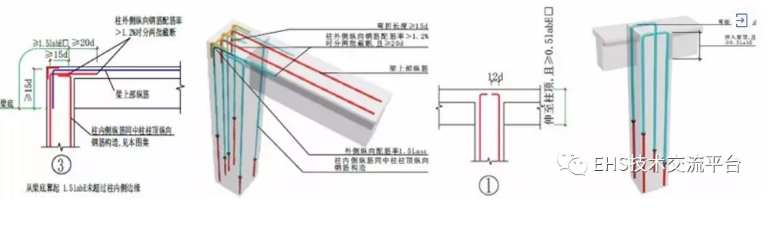

 ⑥另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。

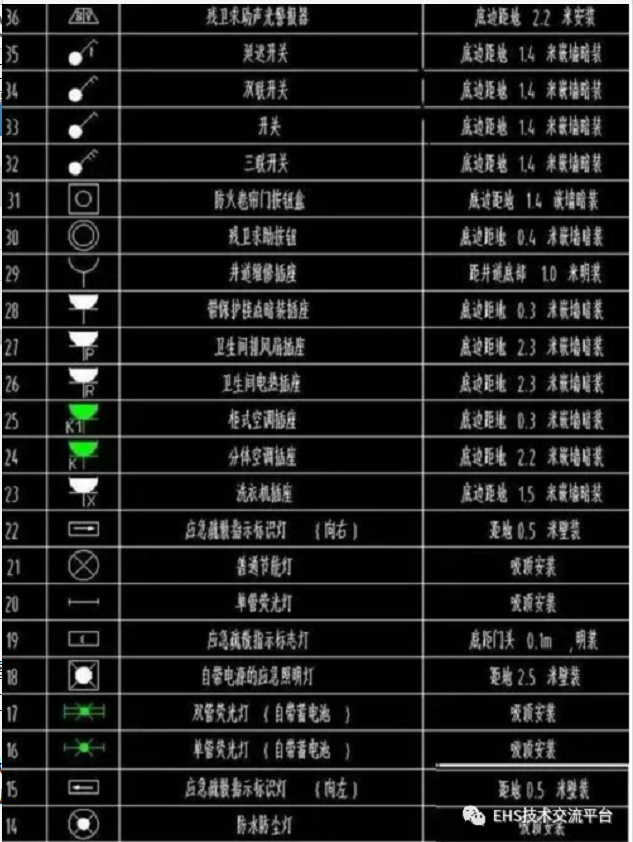

      电气施工图,必须首先熟悉建筑物的土建图(包括建筑、结构、总平面)和工艺图,了解建筑物的概貌、结构特点以及与电气布置密切有关的部分,才能理解设计意图,看懂设计图纸,也就是说一般应做到“先看说明后看图;顺序最好为平、立、剖;查对节点和大样;建筑结构对照读”,这样才能收到事半功倍的效果。


三、电气工程安全质量方面的实用速算法

(1)变压器低压侧电流为容量的1.5倍(精确时为1.44倍) ,电气工程量计算及定额应用

(2)变压器低压出口三相短路电流为容量的150倍除以变压器短路阻抗百分数(精确时为144倍)

(3)变压器10kV侧额定电流为容量的6%(精确为5.8%);6kV侧额定电流为容量 10%(精确时为9.6%)电气工程量计算规则及方法:10kV 高压架空进户装置 10 kV 以下悬式绝缘子 XP,以“串”计量;


(4)0.4kV三相补偿电容器额定电流为容量的1.5倍(精确时为1.44倍)

(5)380V三相电机额定电流为容量和2倍;维修电工在实际的电工作业中经常都会用到各种各样的估算方法,相比于公式的计算,估算方法不仅更加的快速,而且会更加好记好用

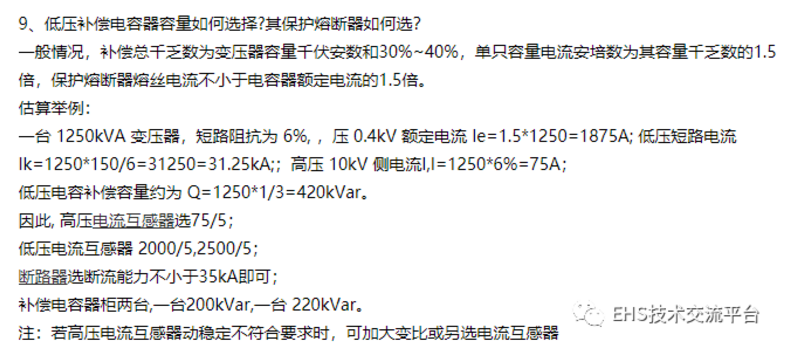

(6)一般情况下低压侧功率因数补偿至0.95,电容器容量约为变压器容量的1/3~2/5。一般使用场所适用,特殊场合,如电阻炉或气体放电灯的容量大的场所例外。

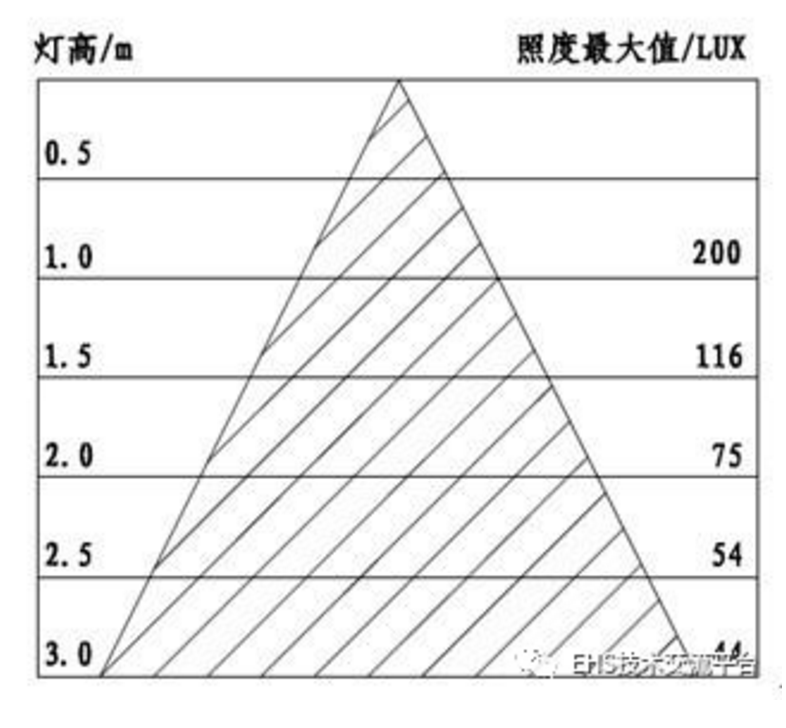

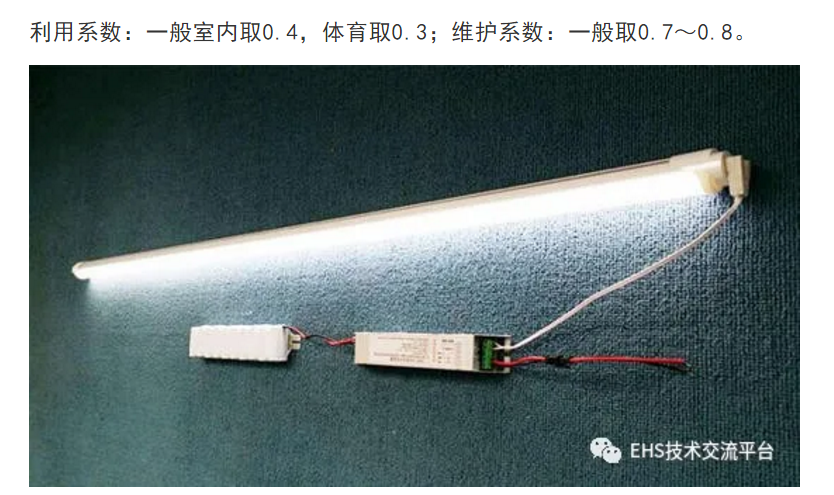

四、举例:满足LED日光灯管照度的电流测试前提设计

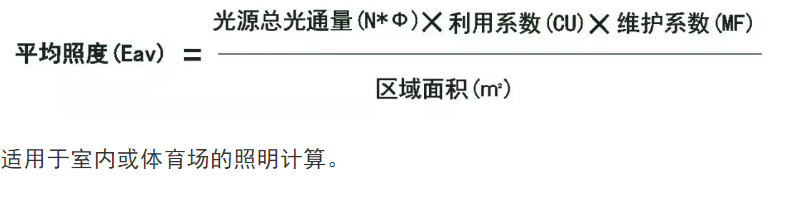

用照度计直接测算:




注意:

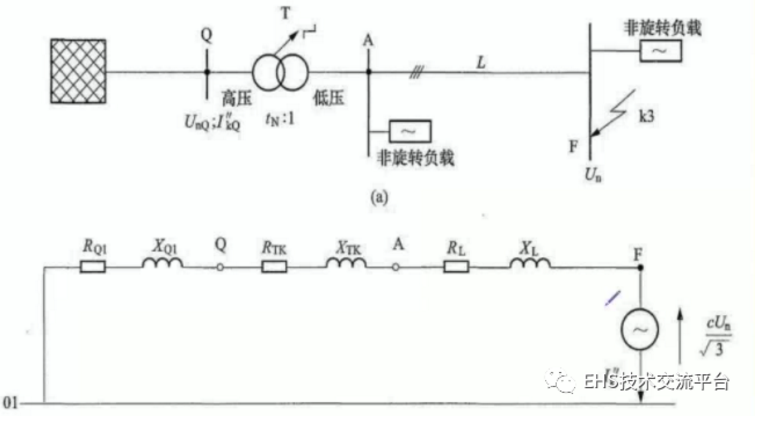

(1)高压短路冲击电流

Ish=2.55I”

Ish=1.5I”

(2)低压短路时

Ish=1.84I”

Ish=1.091I”
