电气设备接地原则

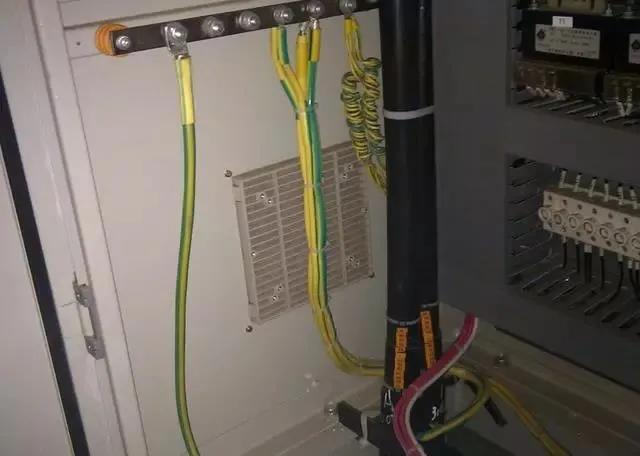

接地是为防止触电或保护设备的安全而把电力电讯等设备的金属底盘或外壳接上地线，利用大地作电流回路接地线的安全措施。往往表现为将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气。接地的功用除了将一些无用的电流或噪声干扰导入大地外，最大功用为保护使用者不被电击。

不同用途和不同电压的电气设备，除有特殊要求外，一般应使用一个总的接地体，按等电位联接要求，应将建筑物金属构件、金属管道与总接地体相连接。

人工总接地体不宜设在建筑物内，总接地体的接地电阻应满足各种接地中最小的接地电阻要求。

为保证人身和设备安全，各种电气设备均应根据国家标准GB14050《系统接地的形式及安全技术要求》进行保护接地。保护接地线除用以实现规定的工作接地或保护接地的要求外，不应作其它用途。

易燃易爆场所的电气设备的保护接地

①易燃易爆场所的电气设备、机械设备、金属管道和建筑物的金属结构均应接地，并在管道接头处敷设跨接线。

②在1kV 以下中性点接地线路中，当线路过电流保护为熔断器时，其保护装置的动作安全系数不小于4，为断路器时，动作安全系数不小于2。

③接地干线与接地体的连接点不得少于2个，并在建筑物两端分别与接地体相连。

④为防止测量接地电阻时产生火花引起事故，需要测量时应在无爆炸危险的地方进行，或将测量用的端钮引至易燃易爆场所以外地方进行。

直流设备的接地。由于直流电流的作用，对金属腐蚀严重，使接触电阻增大，因此在直流线路上装设接地装置时，必须认真考虑以下措施：

①对直流设备的接地，不能利用自然接地体作为PE线或重复接地的接地体和接地线，且不能与自然接地体相连。

②直流系统的人工接地体，其厚度不应小于5mm，并要定期检查侵蚀情况。

变（配）电所的接地装置

①变（配）电所的接地装置的接地体应水平敷设。其接地体采用长度为2.5m、直径不小于12mm的圆钢或厚度不小于4mm的角钢，或厚度不小于4mm的钢管，并用截面不小于25mm×4mm的扁钢相连为闭合环形，外缘各角要做成弧形。

②接地体应埋设在变（配）所墙外，距离不小于3m，接地网的埋设深度应超过当地冻土层厚度，最小埋设深度不得小于0.6m。

③变（配）电所的主变压器，其工作接地和保护接地，要分别与人工接地网连接。

④避雷针（线）宜设独立的接地装置。
