静电跨接，防静电

一、哪些地方需要做静电跨接？

一、《化工企业静电接地设计规程》（HG/T 20675-1990）

3.4.4 各种装载易燃、 易爆物品的容器，如桶、瓶等，应放置在导电的地坪上，导电地坪应无绝缘油垢，并与接地线相连。带轮子的小车，其轮子应采用有导电性能的材质制作。计量用的台秤、地衡等应用连接线与接地干线相连接。小型容器应采用电池夹子、跨接线与接地干线相连接。

 3.4.5 皮带输送机的皮带应尽量选用导电性的材质。当皮带是绝缘性时，皮带的接头不应使用金属材料。皮带罩必须接地，且固定牢固，不得与皮带有碰刮的现象。

二、《石油化工静电接地设计规范》（SH/T 3097-2017）

4.1.1 在生产加工、储运过程中，设备、 管道、操作工具及人体等，有可能产生和积聚静电而造成静电危害时，应采取静电接地措施。

5.1.1 固定设备(塔、容器、机泵、换热器、过滤器等)的外壳，应进行静电接地。覆土设备一般可不做静电接地。

三、《石油库设计规范》  (GB 50074-2014 )

14.3.8 甲、乙和丙 A 类液体的汽车罐车或灌桶设施，应设置与罐车或桶跨接的防静电接地装置。

14.3.9 易燃和可燃液体装卸码头，应设与船舶跨接的防静电接地装置。

四、《石油化工企业设计防火规范》（GB 50160-2008）

9.3.1 对爆炸火灾危险场所内可能产生静电危险的设备和管道，均应采取接地措施。

9.3.2 在聚烯烃树脂处理系统、输送系统和料仓区应设置静电接地系统，不得出现不接地的孤立导体。

9.3.5 汽车罐车、铁路罐车和装卸栈台应设静电专用接地线。

五、《锅炉房设计规范》 (GB 50041-2008)

15.2.17 气体和液体燃料管道应有静电接地装置。

六、《泡沫灭火系统设计规范》 （GB 50151-2010）

3.7.10 对于设置在防爆区内的地上或管沟敷设的干式管道，应采取防静电接地措施。

七、《干粉灭火系统设计规范》（GB 50347-2004）

7.0.7 当系统管道设置在有爆炸危险场所时，管道网金属件应设防静电接地。

八、《油品装载系统油气回收设施设计规范》（GB 50759-2012）

9.1.1 油气回收设施内油品管道、设备、机壳应设置静电接地装置。

九、《发生炉煤气站设计规范》（GB 50159-2013）

17.0.5 煤气管道应设导除静电的接地装置。

十、《医药工业洁净厂房设计规范》（GB 50457-2008）

6.4.2 输送易燃介质的管道。应设置导除静电的接地设施。

9.5.3 洁净室的净化空调系统应采取防静电接地措施。

11.4.3 医药洁净室（区）的净化空气调节系统，应采取防静电接地措施。

十一、《印染工厂设计规范》（GB 50426-2016）

8.4.6 用于有爆炸危险房间的通风系统，应有可靠的防静电接地措施。

十二、《防止静电事故通用导则》（GB 12158-2006）

6.4.10 收集和过滤粉料的设备，应采用导静电的容器及滤料并予以接地。

十三、《惰性气体灭火系统技术规范》（CECS 312:2012）

6.0.5 凡经过有爆炸危险和变电、配电场所的管网系统，应做防静电接地。

十四、《加氢站技术规范》（GB 50516-2010）

10.3.4 加氢机和加氢机邻近处应设置防静电接地装置。

十五、《化学工业污水处理与回用设计规范》 (GB 50684-2011)

5.3.10 隔油池（罐）的机电设备应采取防爆措施，并应设防静电接地设施。

十六、《防静电工程施工与质量验收规范》（GB 50944-2013）

3.0.2 新建工程项目，应在土建施工时预设防静电接地装置。

十七、《气体灭火系统设计规范》  (GB 50370-2005)

6.0.6 经过有爆炸危险及变电、配电室等场所的管网、壳体等金属件应设防静电接地。

十八、《压力管道安全技术监察规程—工业管道》（TSGD0001－2009）

第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。

十九、当值超过《压力管道规范—工业管道》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。

二十、《压力管道规范—工业管道第4 部分制作与安装》（GB/T20801.4-2006）

第10.12.1条规定：有静电接地要求的管道，各段间应导电良好。每对法兰或螺纹接头间电阻值大于0.03Ω时，应设导线跨接。

二一、《工业金属管道工程施工规范》（GB 50235—2010）

第7.13.1条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03欧时，应设导线跨接，可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值。当法兰间电阻值超过0.03Ω时，应设导线跨接。

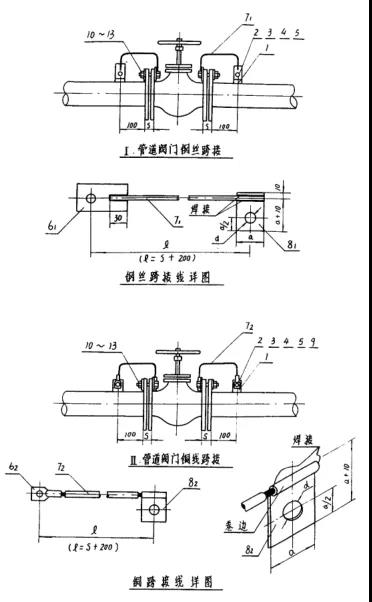

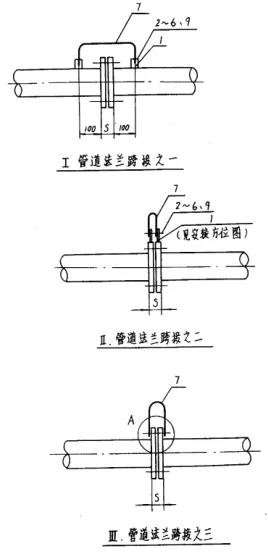

二、静电跨接应该怎么做？
