火灾声光警报器与消防应急广播设计原则及声压级计算

转载。

消防疏散涉及到建筑、给排水、暖通、电气、装修专业,安全有效的疏散涉及到各专业子项,主要有疏散路线、疏散通道、疏散门、消防喷淋、防排烟、疏散照明、疏散指示、火灾声警报器、消防应急广播。其中消防设施、消防设备对于消防安全疏散起到决定性作用。

从电气专业角度来讲,火灾时指导人员疏散的消防设备从感官上区分为两种,一是视觉设备引导即疏散照明、疏散指示,火灾光警报器;二是听觉设备即火灾声警报器,火灾光警报器和消防应急广播。

火灾声警报器、火灾光警报器和消防应急广播的设置有不同解读,如声光警报器跟随消火栓设置,或计算环境噪声在计算覆盖半径,或简单粗暴按25m,下面就具体阐述正确且行之有效的设计做法。

#1火灾报警器

一、火灾警报器分类:

火灾警报器可分为:

火灾光警报器

火灾声警报器

火灾声光警报器


备注:设计与施工采用火灾声光警报器产品居多,仅采用光或声警报器非常少

设计原则:火灾光警报器的设计原则须遵循“火规”+“火集”,即《火灾自动报警系统设计规范》GB50116-2013第6.5节、第7.5节 和《火灾自动报警系统设计规范图示》14X505-1第54页和55页、第65页。


二、火灾光警报器设计做法

1 火规要求平面位置

每个楼层的楼梯口、消防电梯前室、建筑内部拐角等处的明显部位,且不宜与安全出口指示标志灯具设置在同一面墙上

条文解析:光警报器刺眼,影响人员识别出口指示标志灯。

2 火规要求立面高度

当火灾警报器采用壁挂方式安装时,其底边距地面高度应大于2.2m。

做法解析:高度上限虽未明确,但应合理设置,最利于人员辨别的高度是2.2m~2.5m

3 做法图示

火灾光警报器设在楼梯口,不与疏散出口标志灯在同一面墙


火灾光警报器设在建筑内部拐角


火灾光警报器设在消防电梯前室,消防电梯前室与楼梯口合用火灾光警报器,不与疏散出口标志灯在同一面墙


三、火灾声警报器设计方法

1、火灾声警报器设计方法(适用所有项目)

火规要求平面位置:

每个报警区域内应均匀设置火灾警报器,其声压级不应小于60dB;在环境噪声大于60dB的场所,其声压级应高于背景噪声15dB。

条文解析:光警报器刺眼,影响人员识别出口指示标志灯。

服务半径:

火规无明确要求。火集按不超过25m设置一个,两个警报器设置间距按25m。

火规要求立面高度:

同火灾光警报器。


2、火灾声警报器设计方法(仅住宅项目)

火规要求平面位置、服务半径、火规要求立面高度同上

住宅项目特别放宽要求:

每台声警报器覆盖的楼层不应超过3层

条文解析:可按竖向同位置每3层设置声警报器。

3、做法图解

服务半径如下图所示,按服务半径25m时,走道宽度为1.3m时,两个火灾光警报器间距约50m,这对于火灾疏散是不利的。参照疏散指示标志的间距20m,工程设计声警报器设置间距建议25m。同样,消防应急广播设置间距建议25m。


两个火灾声警报器设置间距按25m。


四、火灾声光报警器做法

工程设计与施工,多采用火灾声光警报器,很少采用单独功能的光或声警报器。

设计做法:将上文中光警报器或声警报器图例改为声光警报器图例,其他原则同。


#2消防应急广播

设计原则:消防应急广播的设计原则须遵循“火规”+“火集”,即《火灾自动报警系统设计规范》GB50116-2013第6.6节、第7.6节和《火灾自动报警系统设计规范图示》14X505-1第65页和《民用建筑电气设计标准》GB 51348-2019第13.3.6-5。



一、消防应急广播设计做法


1 火规要求平面位置:

民用建筑内扬声器应设置在走道和大厅等公共场所。在环境噪声大于60dB 的场所设置的扬声器,在其播放范围内最远点的播放声压级应高于背景噪声15dB。客房设置专用扬声器时,其功率不宜小于1W。

2 服务半径:

应能保证从一个防火分区内的任何部位到最近一个扬声器的直线距离不大于25m,走道末端距最近的扬声器距离不应大于12.5m。

3 设备功率

每个扬声器的额定功率不应小于3W。(常规产品有3W或5W)

4 火规要求立面高度

壁挂扬声器的底边距地面高度应大于2.2m。

做法解析:高度上限虽未明确,但应合理设置,工程设计高度建议2.2m~2.5m

5 设置位置

《民用建筑电气设计标准GB 51348-2019》第13.3.6-5 电梯前室、疏散楼梯间内应设置应急广播扬声器

做法解析:楼梯间内可每3层设置应急广播、电梯前室每层设置。

二、消防应急广播设计方法(仅住宅项目)

火规要求平面位置、服务半径、设备功率、火规要求立面高度:同上

住宅项目特别放宽要求

每台消防应急广播覆盖的楼层不应超过3层

条文解析:可按竖向同位置每3层设置声警报器,电梯前室须每层设置。

三、做法图示

消防应急广播,到最近一个扬声器的直线距离小于25m,走道末端距最近扬声器距离小于12.5m。


#3声压级计算

规范中条文提及:“环境噪声大于60dB 的场所设置的扬声器,在其播放范围内最远点的播放声压级应高于背景噪声15dB”。此条文一直是绝大多数设计师无所适从的,不知道规范具体是要求什么,要怎么做。下面我们就一起来了解此条规范做法。

声警报器或消防应急广播声压级规范要求

《火灾自动报警系统设计规范》GB50116-2013

6.5.2 每个报警区域内应均匀设置火灾警报器,其声压级不应小于60dB;在环境噪声大于60dB的场所,其声压级应高于背景噪声15dB。

6.6.1-2 在环境噪声大于60dB的场所设置的扬声器,在其播放范围内最远点的播放声压级应高于背景噪声15dB。

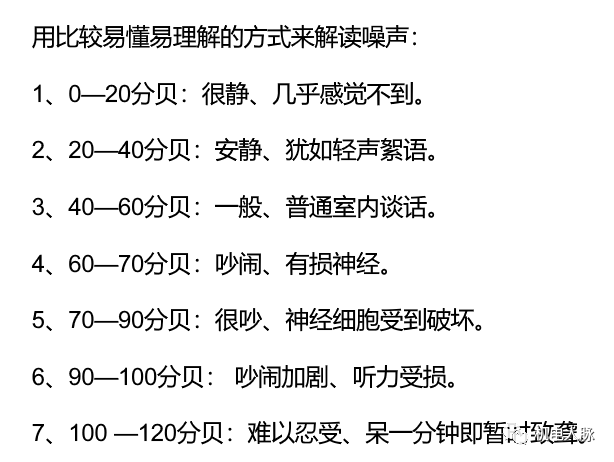

环境允许噪声级

《民用建筑隔声设计规范》对于住宅、学校、医院、旅馆、办公、商业建筑的允许噪声级均小于或小于等于60dB。

从规范限值要求所知,基本没有大于60dB的场所,所以按前文规范条款要求设计声警报器间距25m,消防应急广播服务半径25m设置,可满足一般常规项目,无需特别关注声压级的问题。

虽然常规项目几乎涉及不到,但是绝大多数设计还是有所追求,希望能够将条款都了解,掌握。

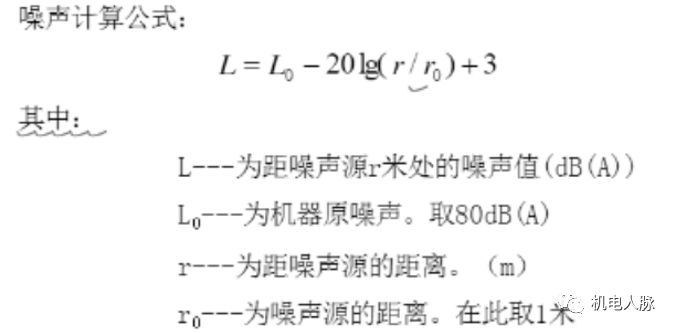

声压级的计算举例


已知参数:假设声光警报器或消防应急广播的灵敏度为90dB。

规范要求:环境噪声大于60dB 的场所设置的扬声器,在其播放范围内最远点的播放声压级应高于背景噪声15dB。

计算结果

当环境噪声61dB时,最远点的播放声压级应为76dB,则最远点距离声光警报器或消防应急广播为7m。

当环境噪声70dB时,最远点的播放声压级应为85dB,则最远点距离声光警报器或消防应急广播为2.5m。

当环境噪声80dB时,最远点的播放声压级应为95dB,设备已无法满足,需采用灵敏度大于95dB的设备。
