继电保护之几种保护装置TA断线的判别

转载。

6.26.1 各侧三相电流回路TA断线报警

动作判据：I2 > 0.04 Ie + 0.25×Imax

式中，Ie：二次额定电流（1A或5A），I2：负序电流，Imax：最大相电流；满足条件，延时10s后发相应TA异常报警信号，异常消失，延时10S自动返回。

6.26.2 差动保护差流报警

只有在相关差动保护控制字投入时（与压板投入无关），差流报警功能投入，满足判据，延时10S报相应差动保护差流报警，不闭锁差动保护，差流消失，延时10S返回。

为提高差流报警的灵敏度，采用比率制动差流报警判据：

dI >di_bjzd   及   dI > kbj ×Ires

式中 dI为差电流，di_bjzd为差流报警门槛，kbj为差流报警比率制动系数，Ires为制动电流。

差电流大于TA断线定值，延时9秒发TA断线告警信号，同时闭锁母差保护。电流回路正常后，0.9秒自动恢复正常运行。

Ida  ：A相大差电流

Idb  ：B相大差电流

Idc  ：C相大差电流

ct  ：TA断线定值

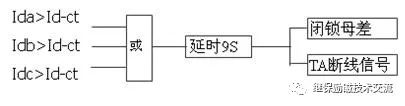

图3.9TA断线逻辑框图

母联（分段）电流回路断线，并不会影响保护对区内、区外故障的判别，只是会失去对故障母线的选择性。因此，联络开关电流回路断线不需闭锁差动保护，只需转入母线互联（单母方式）即可。母联（分段）电流回路正常后，需手动复归恢复正常运行。由于联络开关的电流不计入大差，母联（分段）电流回路断线时上一判据并不会满足。而此时与该联络开关相连的两段母线小差电流都会越限，且大小相等、方向相反。

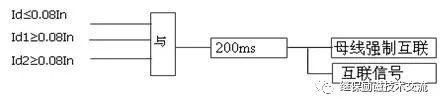

图3.10　联络断路器TA断线逻辑框图

自产零序电流小于0.75倍的外接零序电流，或外接零序电流小于0.75倍的自产零序电流，延时200ms发CT断线异常信号；  有自产零序电流而无零序电压，且至少有一相无流，则延时10秒发CT断线异常信号。

TA断线瞬间，断线侧的起动元件和差动继电器可能动作，但对侧的起动元件不动作，不会向本侧发差动保护动作信号，从而保证纵联差动不会误动。非断线侧经延时后报“长期有差流”，与TA断线作同样处理。

TA断线时发生故障或系统扰动导致起动元件动作，若控制字“TA断线闭锁差动”整定为“1”，则闭锁电流差动保护；若控制字“TA断线闭锁差动”整定为“0”，且该相差流大于“TA断线差流定值”（整定值），仍开放电流差动保护。

正常情况下判断TA断线是通过检查所有相别的电流中有一相无流且存在差流，即判为TA断线。  在有电流突变时，判据如下：

1）发生突变后电流减小（而不是增大）；

2）本侧三相电流中有一相无流，且对侧三相电流无变化；  满足以上条件即判为TA异常，当检测到TA异常时，发出告警信号。同时按照用户的需求来闭锁相应的保护。

6.1.3 TA断线判别

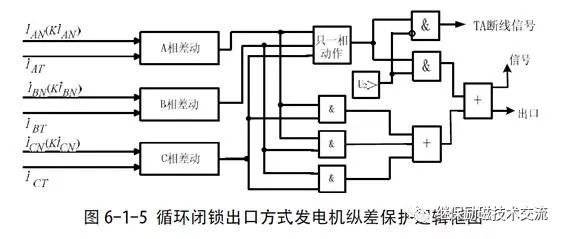

发电机差动保护TA断线判别有两种。对于循环闭锁出口方式，一相差动动作又无负序电压，即判定为TA断线。这是因为发电机中性点不直接接地，内部相间短路时一般都会二相差动或三相差动同时动作。对于单相出口方式的发电机差动保护的TA断线判别，有专门的TA断线判别方法，详见6.2.3节变压器保护TA断线判别和对策。

6.2.3 几种不正常工况的判别

（a） TA断线判别和对策

某侧TA若断线，一般会产生差流，使差动保护误动。设置专门的TA断线判别环节，在差动保护出口前，判别出差流是TA断线所致，从而闭锁差动保护出口。

但由于TA断线有电弧暂态过程，断线初期一般电流不是迅速降为零，又由于TA断线检测时间须快于差动几十毫秒出口时间，这些都导致TA断线的正确判别十分困难。在判定模糊不清时，本装置采取不闭锁差动的保守做法，因为一旦在发电机或变压器内部发生故障时却误判为TA断线从而闭锁差动出口，那后果是十分严重的。即TA断线判别的设计原则为：宁可TA断线判别不出来闭锁不住差动，也不短路故障时误判为TA断线从而误闭锁差动。

本装置用电流突变方向判别TA断线，主要有以下判据：

（1）一般短路时电流是增大，断线时电流却减小。采用电流突变方向为负值作为主判据。

（2）一般不考虑异侧TA同时断线的可能性，故电流突变为负值须发生在同一侧TA。

（3）不考虑三相同时断线，即突变电流不超过2路。

（4）至少一侧的三相电流健全，TA断线侧电流必须有一相存在，另外一相或二相偏小。

（5）差流应小于解除TA断线功能差流倍数Ict整定值。
