2019年某水泥厂布袋收尘器灰斗塌落事故

【事故过程】某水泥3#线窑尾原为双室四电场电除尘器，2009年投入运行，2015年7月将该电除尘器后面六个电场改为袋式除尘器。2019年4月1日10:05 3#生料磨库满停机，下午18:32尾排风机轴承温度突然涨至满量程150℃，尾排风机跳停，高温风机连锁跳停，窑止料停窑。同时，现场岗位听到窑尾大布袋方向传出声音，窑尾大布袋收尘器、拉链机掉电跳停，并将故障情况反馈给电气值班人员，要求及时确认。5分钟后岗位发现大布袋收尘器灰斗塌落，并压塌拉链机，现场正压严重。

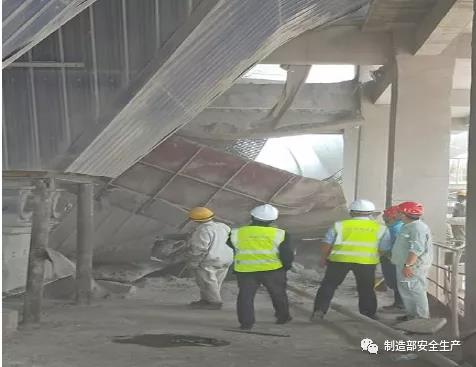

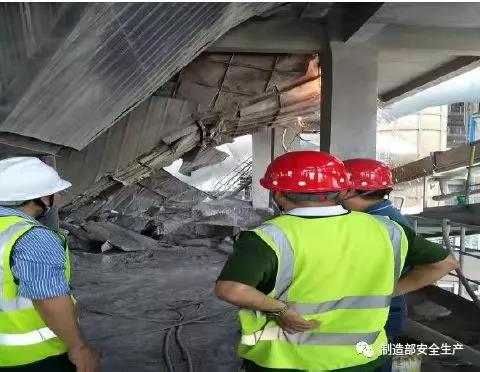

现场查看结构后发现：两侧底梁、中间底梁及出气口端墙结构基本完好；对扣槽钢梁掉落变形；塌落的一个灰斗变形并撕裂，其余三个塌落的灰斗不同程度变形开裂，下方两列拉链机被砸损1/3，出气口有部分损坏，楼板受冲击局部塌陷。

【事故原因分析】

（1）灰斗积料

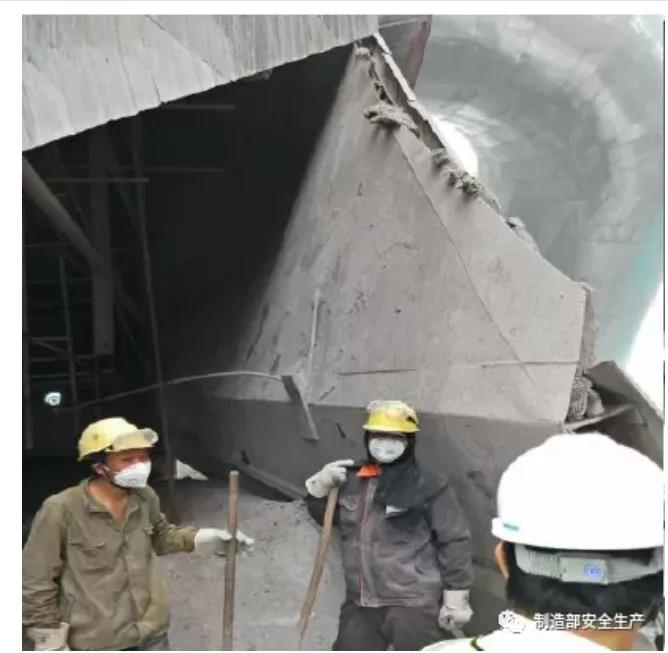

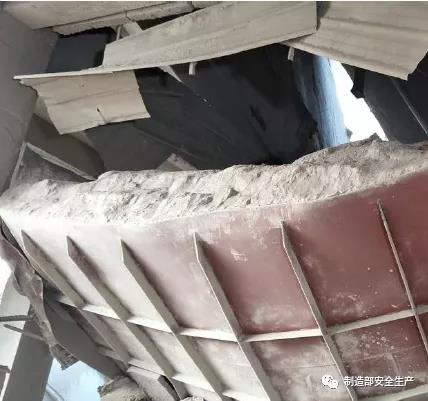

从事故现场分析，灰斗本体积灰较多，导致负载过高是灰斗掉落的直接原因（图3、4）。造成灰斗积灰的原因主要是灰斗星型卸料器下灰不畅所致。

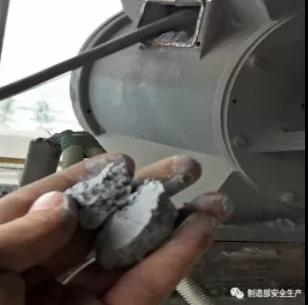

（2）钢结构腐蚀，钢结构强度衰减及大修期间排查不到位是造成本次灰斗坍塌的间接原因。从现场的情况看，设备侧板、灰斗、人孔门都有较为严重的腐蚀情况。经分析，钢结构腐蚀的原因主要是在SNCR脱硝、复合脱硫的氨逃逸和设备漏风结露综合作用下，在后端管道、除尘设备低温区形成硫酸铵、硫酸氢铵、硝酸铵，对钢结构进行腐蚀。特别是设备连接处、焊接处，造成局部焊缝开裂、焊接缝强度下降。而从人孔门处发现的腐蚀情况（图5、6、7）以及灰斗内粉尘结块（图8）的情况看，人孔门处存在漏风结露现象。
