注安、注建的必备知识-建筑防雷设计,你的知识储备量够了吗?

一起来学习吧!


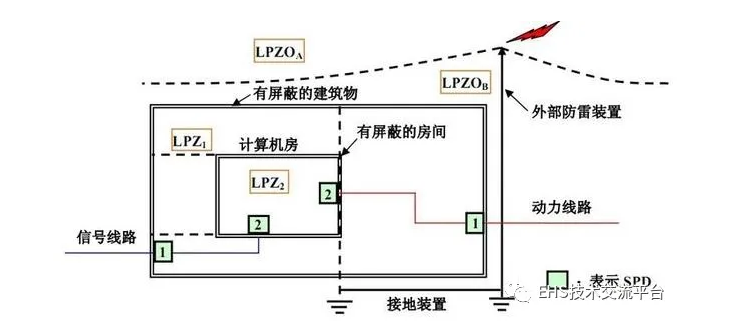

一、建筑防雷安全距离设计

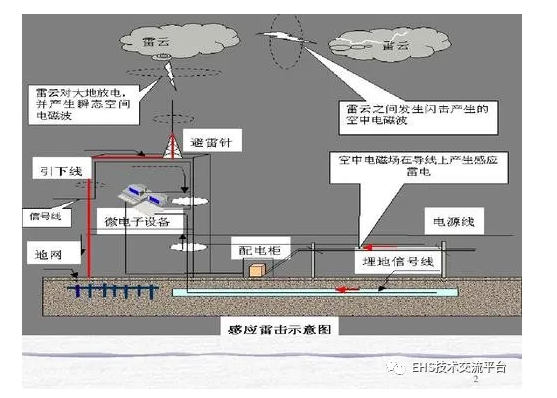

防止雷电流流经引下线和接地装置时产生的高电位对附近金属物或电气线路的反击,应符合下列要求.:

一、当金属物或电气线路与防雷的接地装置之间不相连时,其与引下线之间的距离应按下列表达式确定:

当 lx<5Ri时,

sa3≥0.3kc(Ri +0.1lx ) (3.3.8-1)

当lx≥5Ri 时,

sa3≥0.075kc(Ri+lx) (3.3.8-2)

式中 sa3一 空气中距离(m);

Ri 一引下线的冲击接地电阻(Ω);

lx 一 引下线计算点到地面的长度(m)。


二、低压电源线路应符合下列要求:

1.低压架空线应改换一段埋地金属错装电缆或护套电缆穿钢管直接埋地引入,其埋地长度应符合本规范(3.2.3)表达式的要求,但电缆埋地长度不应小于15m。入户端电缆的金属外皮、钢管应与防雷的接地装置相连。在电缆与架空线连接处尚应装设避雷器。

2.平均雷暴日小于30d/a 地区的建筑物,可采用低压架空线直接引入建筑物内,但应符合下列要求:

⑴ 在入户处应装设避雷器或设2~3mm的空气间隙,并应与绝缘子铁脚、金具连在一起接到防雷的接地装置上,其冲击接地电阻不应大于5Ω。

(2)入户处的三基电杆绝缘子铁脚、金具应接地,靠近建筑物的电杆,其冲击接地电阻不应大于10Ω,其余两基电杆不应大于20Ω。


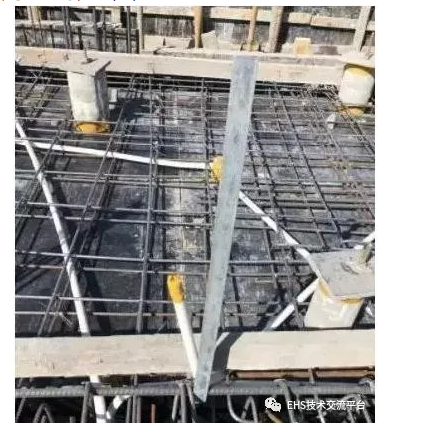

三、引下线和接地装置

防止雷电流流经引下线和接地装置时产生的高电位对附近金属物或线路的反击,应符合本规范第3.3.8条的要求,但表达式(3.3.8-1)、(3.3.8-2)、(3.3.8-3)相应改按下列表达式计算:

当 lx<5Ri时,

sa3≥0.2kc(Ri+0.1lx ) (3.4.8-1)

当lx≥5R 时,

sa3≥0.05kc(Ri+lx ) (3.4.8-2)

sa4≥0.05kclx (3.4.8-3)
