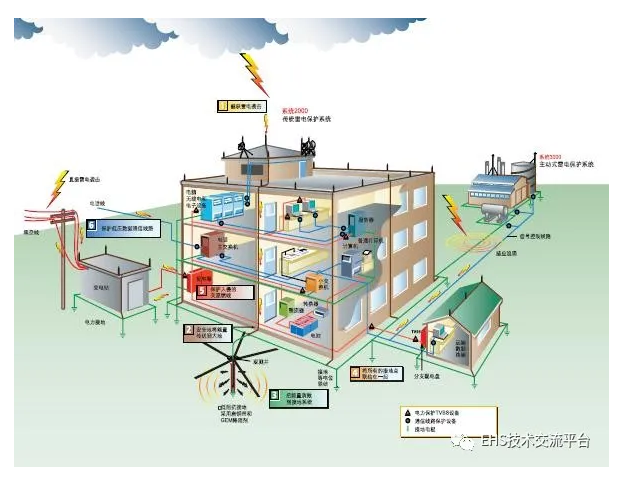

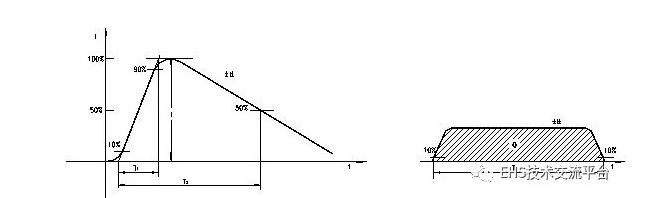

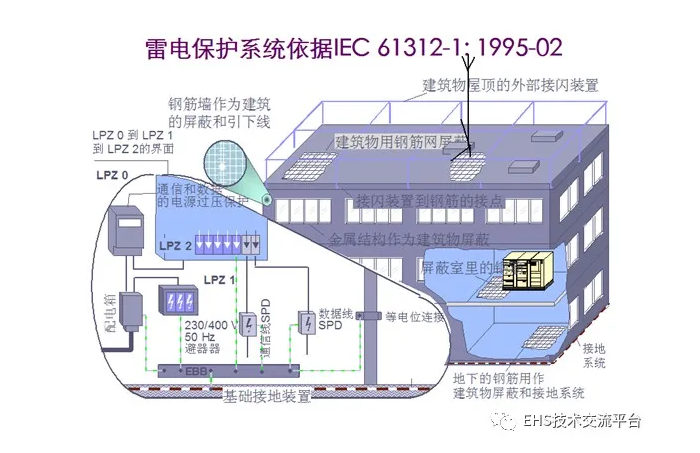

建筑防雷设计要求和控制要求来实现本质安全

独立避雷针和架空避雷线(网)的支柱及其接地装置至被保护建筑物及与其有联系的管道、电缆等金属物之间的距离(图3.2.1),应符合下列表达式的要求,但不得小于3m:


1、地上部分:当hx<5Ri时,

Sa1≥0.4(Ri+0.1hx) (3.2.1-1)

当hx≥5Ri时,

Sa1≥0.1(Ri+hx) (3.2.1-2)

2、地下部分:Se≥0.4Ri (3.2.1-3)

式中 Sa1—空气中距离(m);

Se1—地中距离(m);

Ri—独立避雷针或架空避雷线(网)支柱处接地装置的冲击接地电阻(Ω);

Hx—被保护物或计算点的高度(m)。


二、架空避雷线至屋面和各种突出屋面的风帽、放散管等物体之间的距离(图3.2.1),应符合下列表达式的要求,但不应小于3m:

1.当(h+l/2)<5Ri时,

Sa2≥0.2Ri+0.03(h+l/2) (3.2.1-4)

2.当(h+l/2)≥5Ri时

Sa2≥0.05Ri+0.06(h+l/2) (3.2.1-5)

式中 Sa2 — 避雷线(网)至被保护物的空气中距离(m);

h — 避雷线(网)的支柱高度(m);

l — 避雷线的水平长度(m)。

七、架空避雷网至屋面和各种突出屋面的风帽、放散管等物体之间的距离,应符合下列表达式的要求,但不应小于3m:

当(h+l1)<5Ri时,

Sa2≥1/n〔0.4Ri+0.06(h+l1)〕 ( 3.2.1-6)

当(h+l1)≥5Ri时,

Sa2≥1/n〔0.1Ri+0.12(h+l1)〕 (3.2.1-7)

式中 l1—从避雷网中间最低点沿导体至支柱的距离(m);

n—从避雷网中间最低点沿导体至距离最短支柱并有同一距离l1的个数。

八、独立避雷针、架空避雷线或架空避雷网应有独立的接地装置,每一引下线的冲击接地电阻不宜大于10Ω。在土壤电阻率高的地区,可适当增大冲击接地电阻。


01 控制要点

1.1 接闪器安装
1)接闪器支架应采用热镀锌件,卡子与避雷带吻合安装,位置正确,间距均匀,支架需有足够的刚度且镀锌层良好,根部表面平整,防水措施得当。


2)避雷带整体安装顺直,接头采用双面焊接,焊口在两侧,焊接搭接倍数不小于  6D,焊缝饱满无遗漏,并在焊痕外做防锈、刷银粉处理,引下线标识清晰。


3)支架直线段间距为0.5m~1m,支架高度为150mm。转弯处圆滑过渡,固定支架在转弯处两侧均匀分布。遇变形缝处,应做补偿设置。

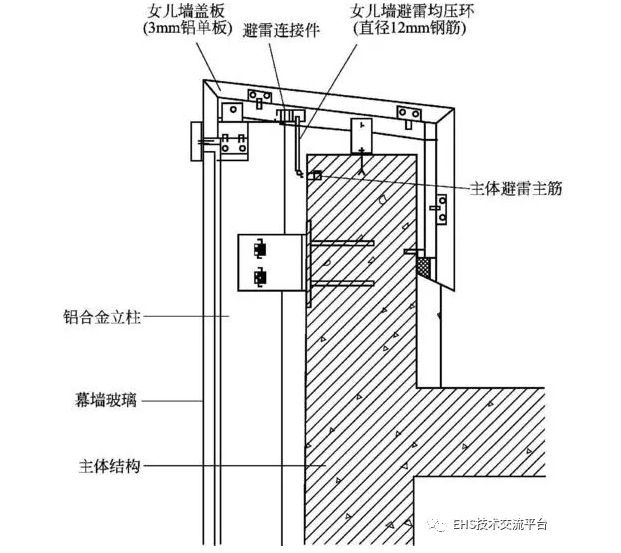

1.2 屋面外露金属部分接地
1)金属透气帽应与防雷网有可靠连接,平垫、弹垫齐全。
2)风机金属基座应与防雷引下线焊接或压接,并做好标识。
3)有高低跨度的金属爬梯应与女儿墙处防雷网进行焊接接地。

1.3 变配电室明敷接地干线安装
接地干线连接采用3面焊接,搭接长度为扁钢宽度两倍,安装应平滑顺直。还要和供配电系统的避雷器连接。



1.4 配电室防鼠板安装

配电室门口应安装防鼠挡板,挡鼠板的高度和结构应能保证小动物无法进入配电室内。采用金属板时应接地牢靠。此外,配电室使用金属门的门框与门扇应分别与接地体可靠连接。

1.5 金属梯架、托盘或槽盒接地、跨接
金属梯架、托盘或槽盒与保护导体的连接应符合:全长不大于30m时,不少于2处与保护导体连接;大于30m时每隔20~30m应增加一个连接点,起始端和终点端应可靠接地。
1.6 配电箱柜安装涉及的接地
配电、控制、保护用的屏{柜、箱)及操作台的金属框架和底座必须接地。
柜、台、箱的金属框架及基础型钢应与保护导体可靠连接;对装有电器的可开启门,门和金属框架的接地端子间应选用截面积不小于4mm2的黄绿色绝缘铜芯导线连接,并应有标识。
柜、台、箱、盘等配电装置应有可靠地防电击保护;装置内保护接地导体(PE)排应有裸露的连接外部保护接地导体的端子,并应可靠连接。
1)配电柜基础接地
柜、台、箱的金属框架及基础型钢应与保护导体可靠连接。一般做法为:用扁钢将其与接地网焊接,接地点不少于两边,焊接面至少为扁钢宽度的2倍,三个棱边焊牢。露出地面的型钢部分应涂刷防腐漆。
混凝土基础台上的柜体用螺栓将扁钢与接地网连成整体,其接地固定螺栓应采用镀锌防腐件以防腐蚀,直径不应小于M10 且有可靠防松措施。
1.7 防雷测试盒安装
接地装置在地面以上的部分,应按设计要求设置测试点,测试点不应被外墙遮蔽,且应有明显标识。测试盒内应整洁,测试压接螺栓应齐全,预留扁钢长度符合要求。
