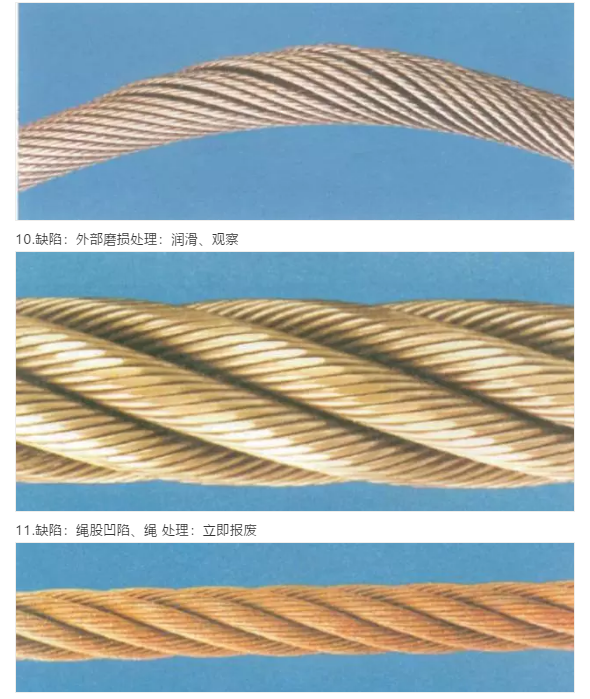

起重绳索、吊索具缺陷判定及报废标准

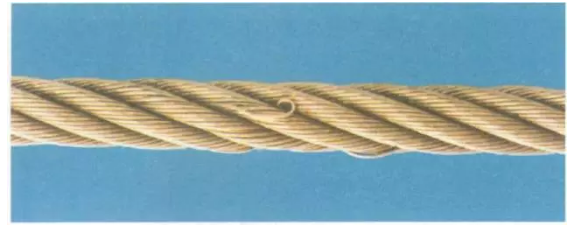

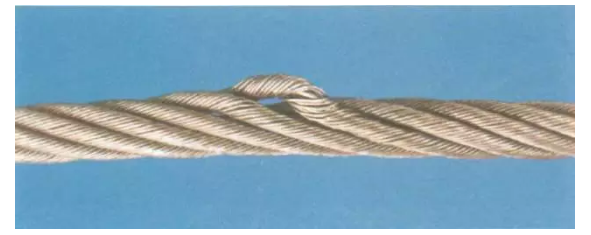

1.缺陷：钢丝挤出 处理：立即报废

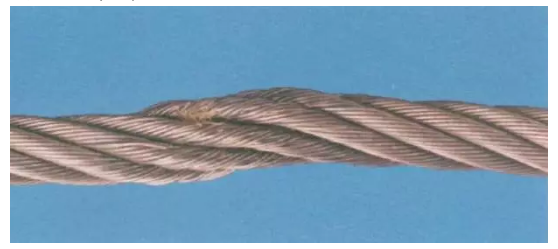

2.缺陷：单股钢丝绳 绳芯挤出 处理：立即报废

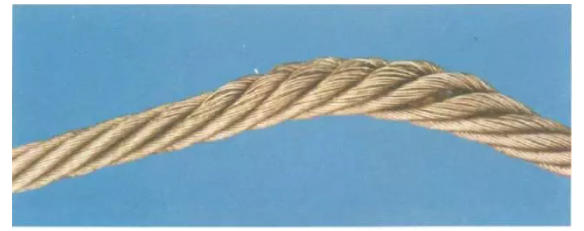

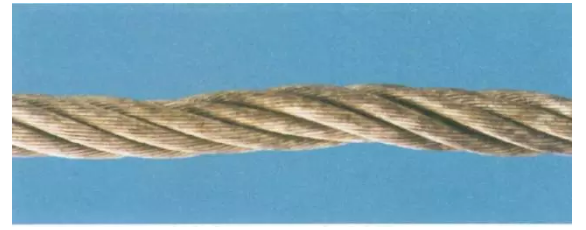

3.缺陷：绳股凹陷、绳直 径局部减少 处理：检查或降低载荷

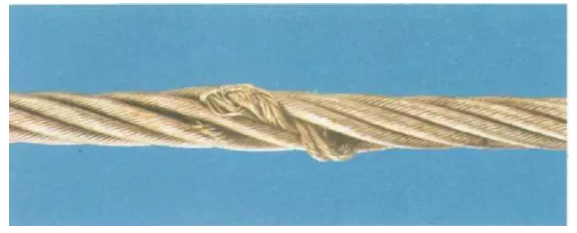

4.缺陷：绳股挤出/扭曲 处理：立即报废

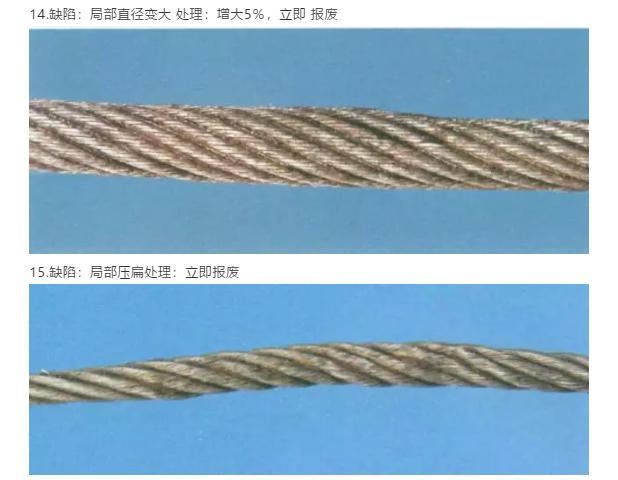

5.缺陷：局部压扁 处理：立即报废


6.缺陷：纽结（正向） 处理：立即报废




7.缺陷：纽结（逆向） 处理：立即报废



8.缺陷：绳股挤出/扭曲 处理：检查、降低载荷、严重报废

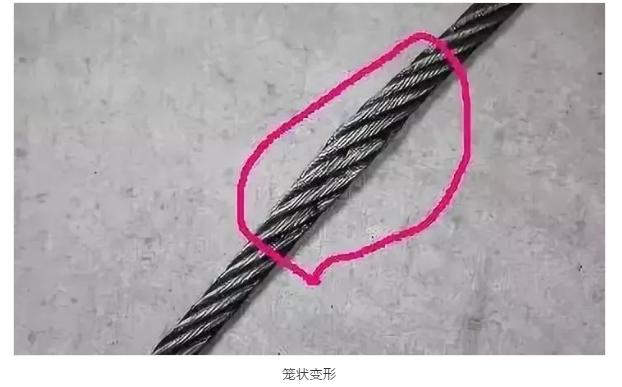

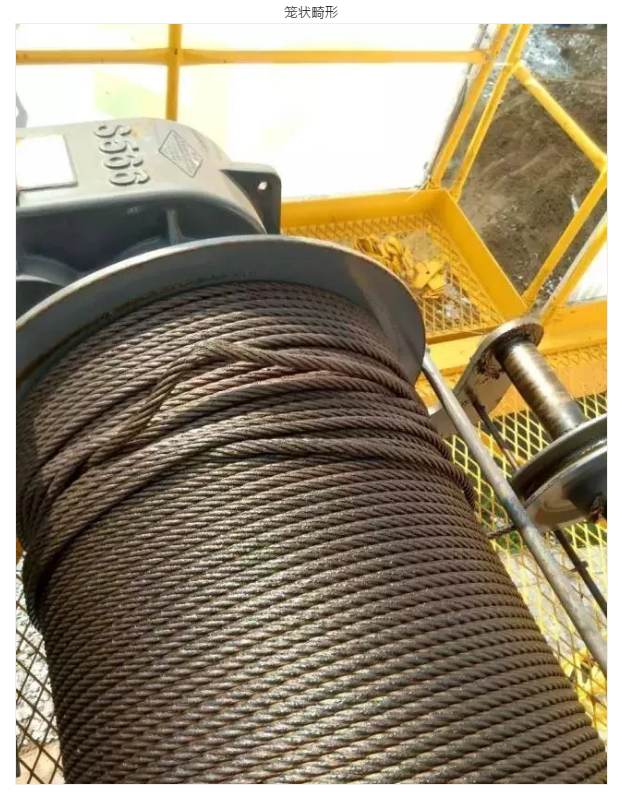

9.缺陷：笼状畸变 处理：立即报废

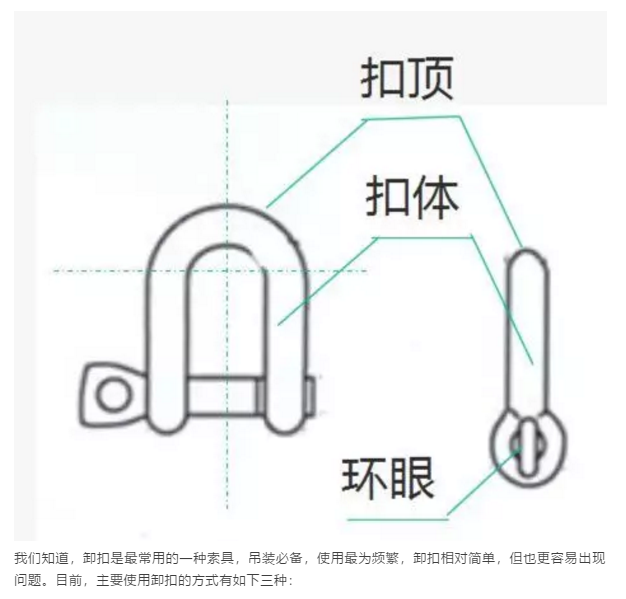

02卸扣使用方法






三种方式哪一种是正确的，哪一种是错误的呢？

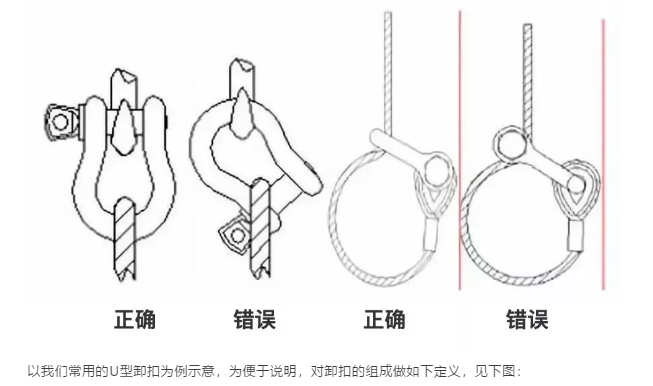

我们逐一来说明先说第一种，卸扣横向受力，我们说这种使用方式是不对的，卸扣的正确受力如下图所示：


第一种受力方式，钢丝绳的力作用于扣体上，这极容易造成卸扣变形，从而使吊物脱落（因试验工具有限，无法展示将卸扣最终拉变形的画面）。

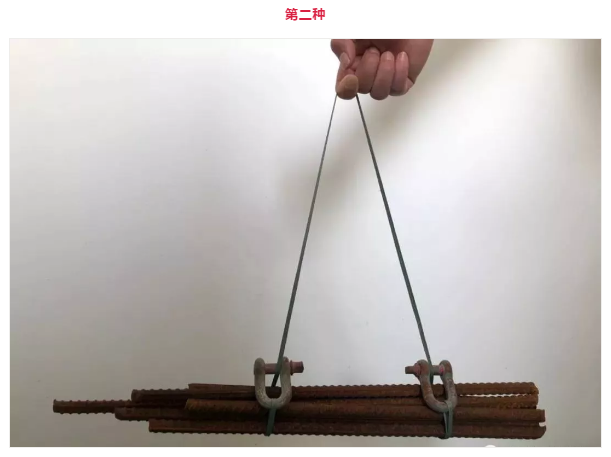

第二种受力方式，在提拉钢丝绳的过程中，钢丝绳作用在卸扣销轴上的摩擦力极容易将销轴转出，从而使吊物脱落而发生危险。

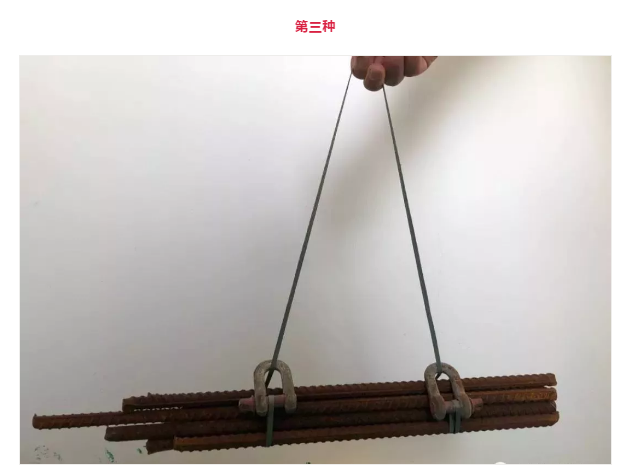

第三种受力方式，销轴在固定端，起吊过程不产生转动，很好保证卸扣连接的紧固，所以是正确的。

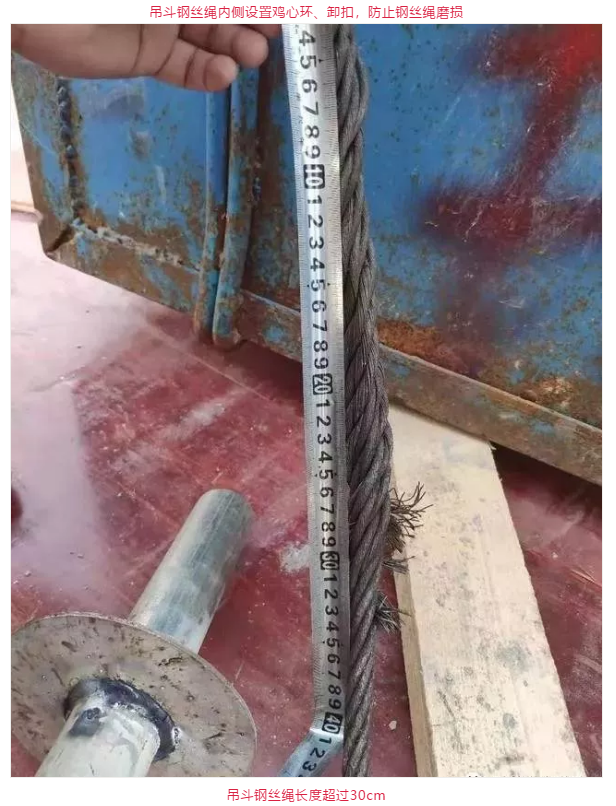

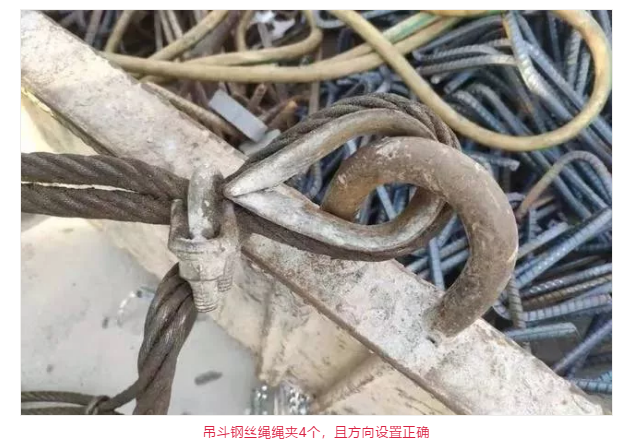

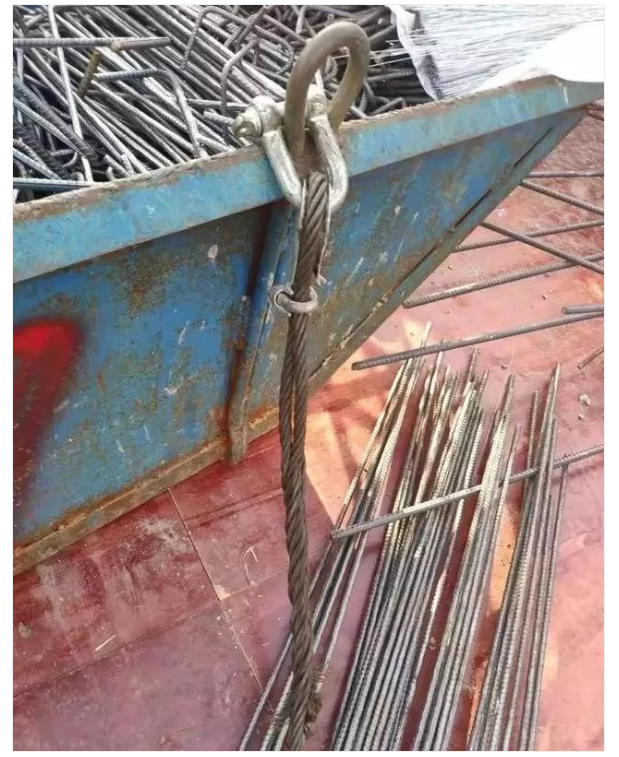

03吊斗钢丝绳的优秀做法




（钢丝绳采用编结固接时，编结部分的长度不得小于钢丝直径的20倍，并不应小300mm）

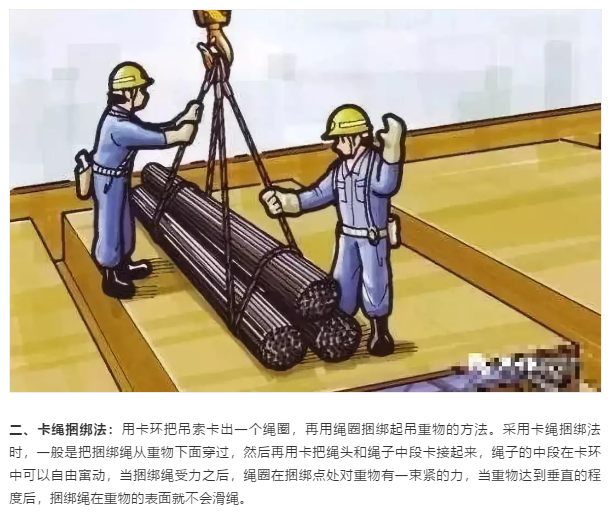

04吊装捆绑，通常有三种方法

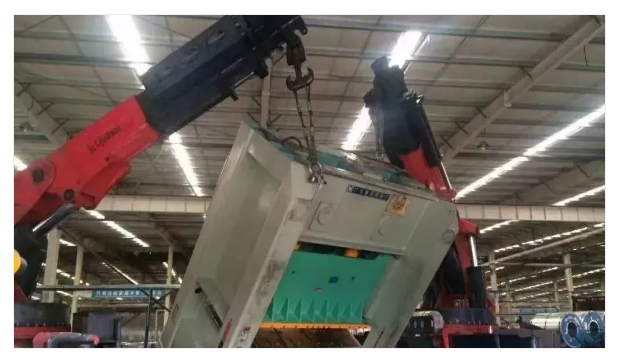

一、兜绳捆绑法：将吊装带从重物的底部穿过，绳头挂在吊钩上的捆绑方法。这种方法主要适用于装箱设备或外形比较规则的设备。

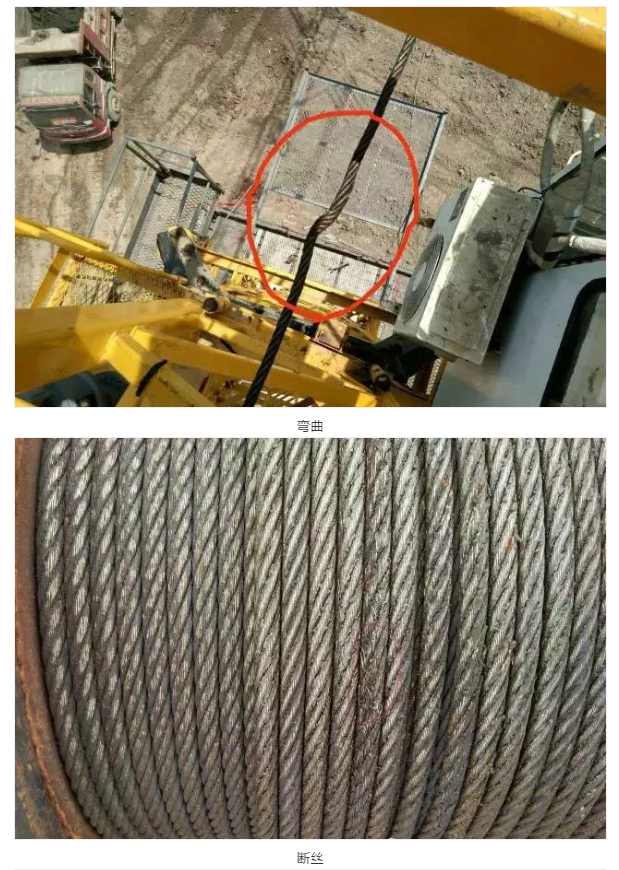

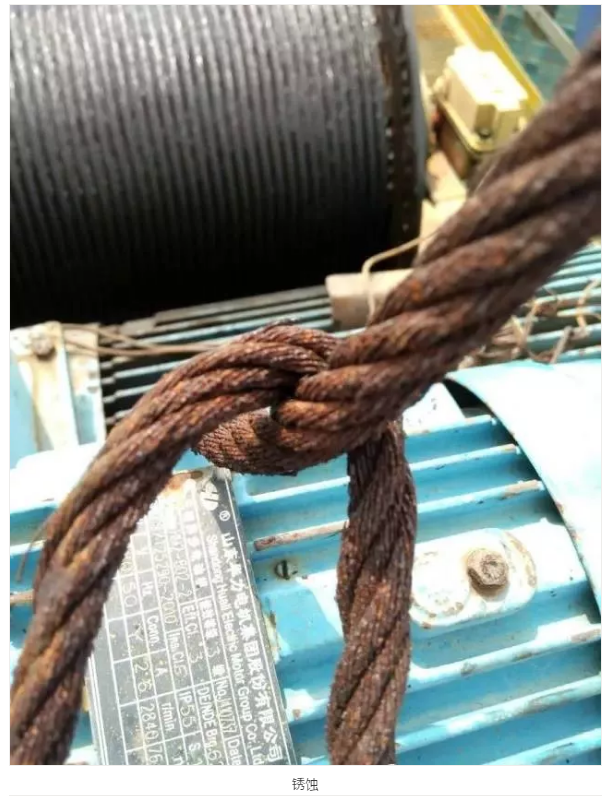

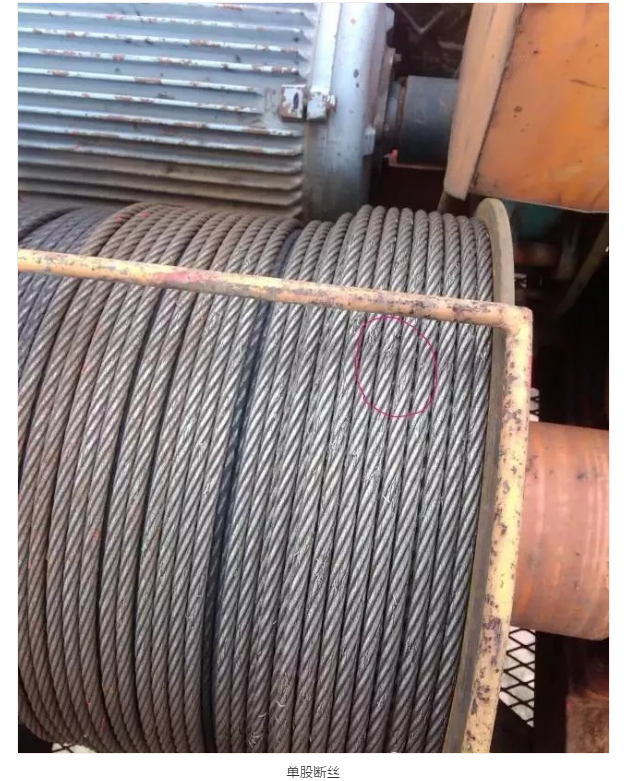

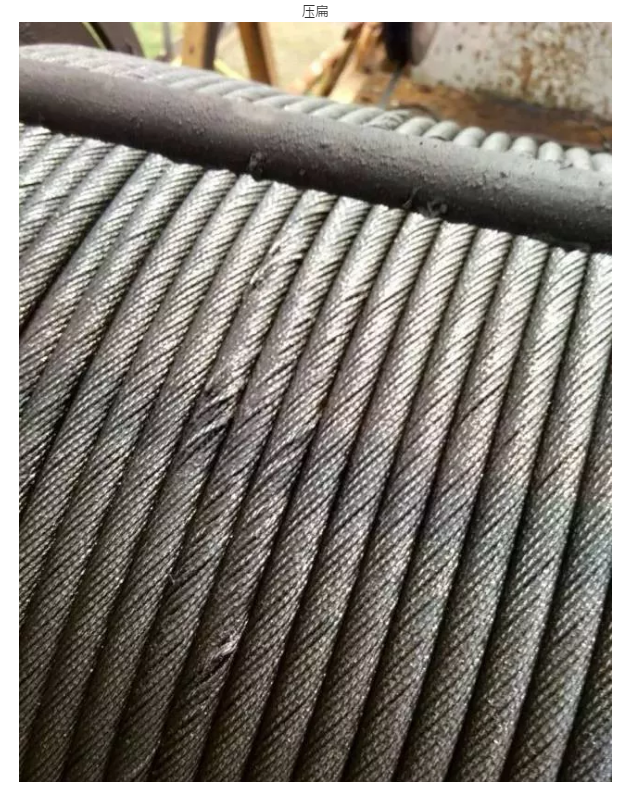

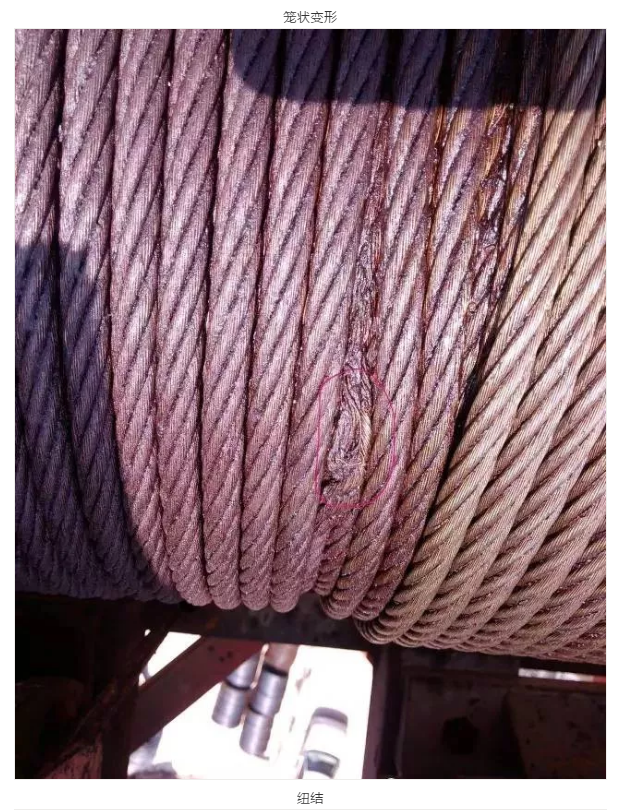

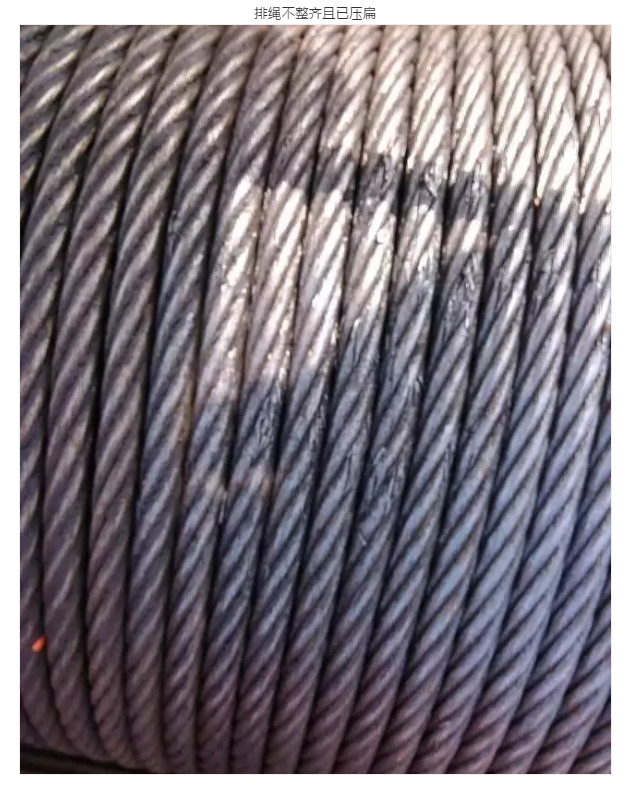

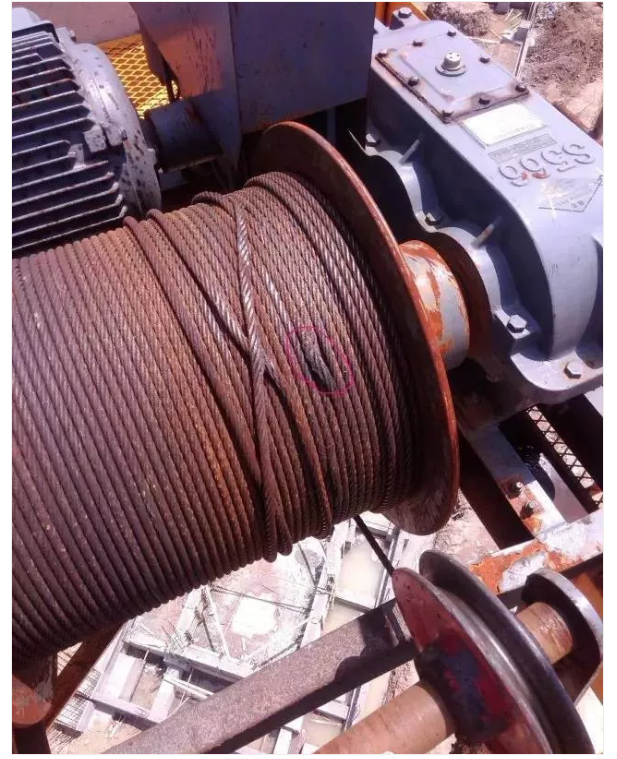

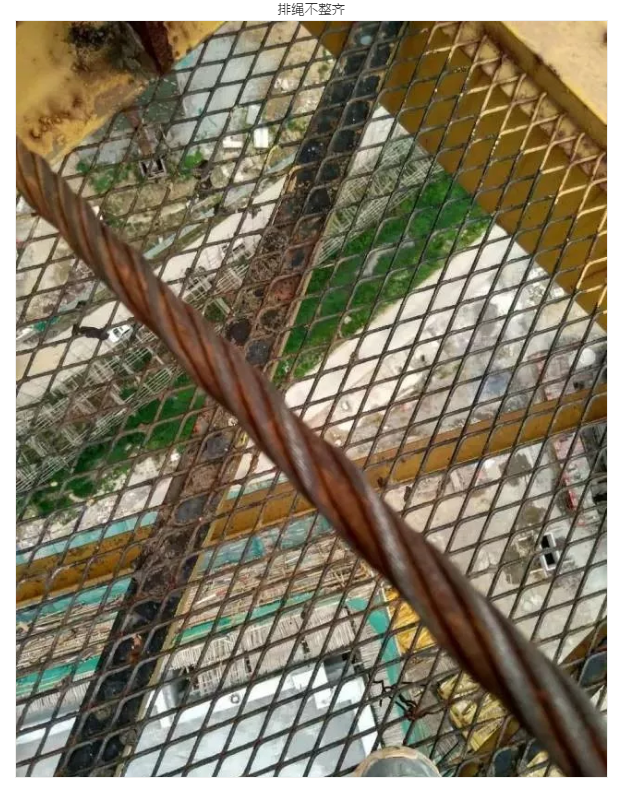

05钢丝绳常见不合格照片汇总(实图版本)

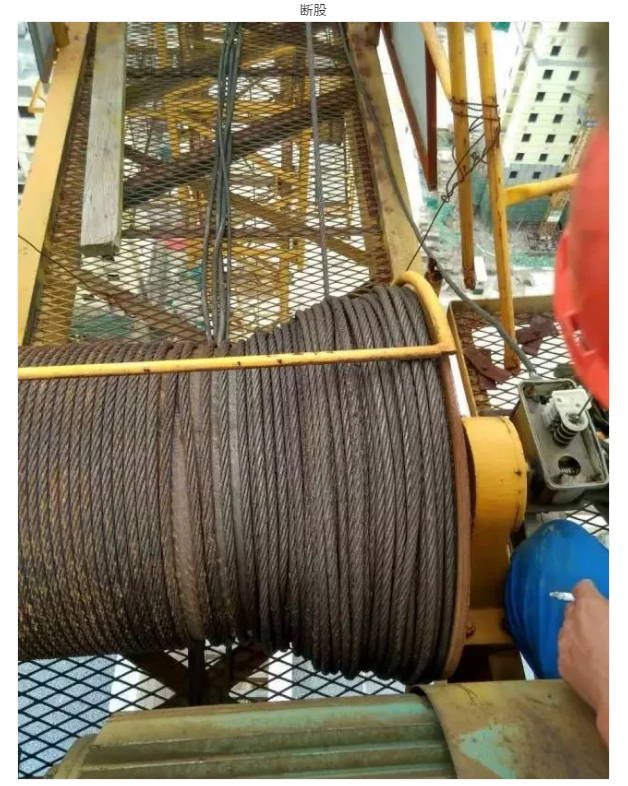

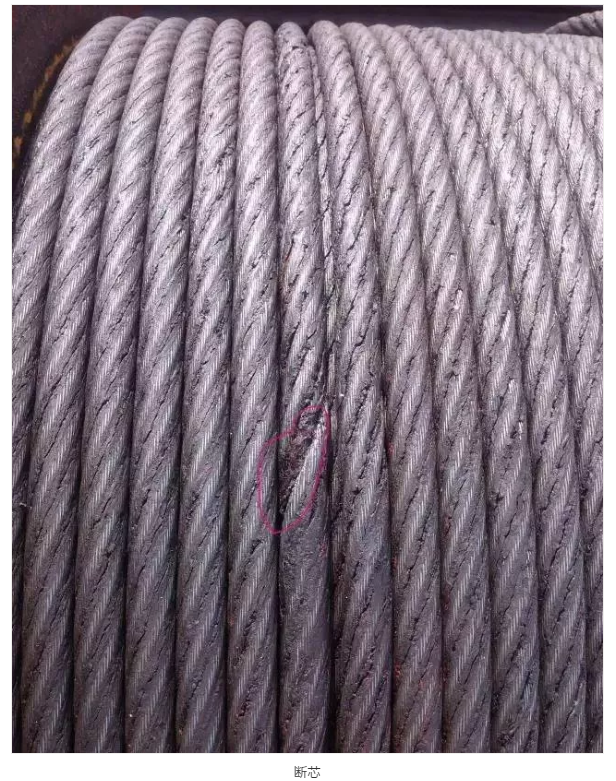

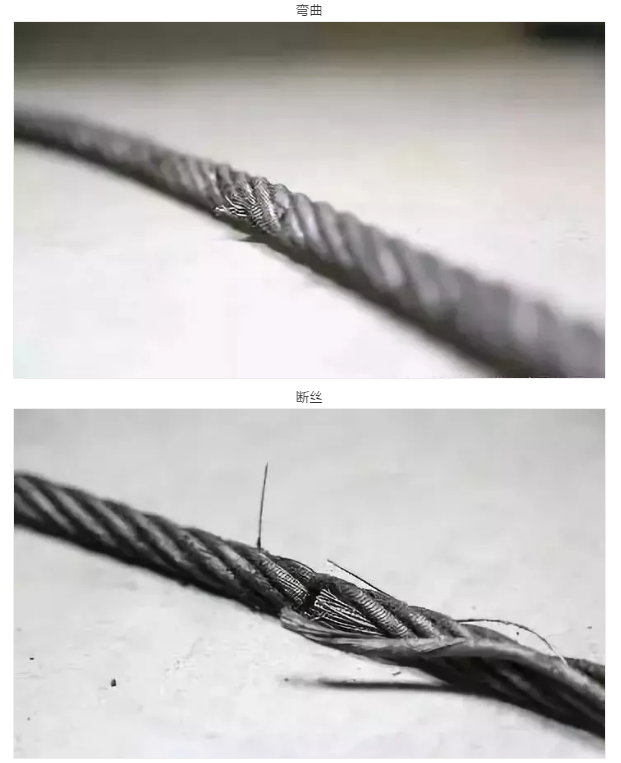

钢丝绳的规格型号应符合塔机使用说明书的要求，润滑良好，与金属结构无摩擦。钢丝绳不得有扭结、压扁、弯折、断股、笼状畸变断芯等变形现象，也不得磨损严重。（直径不得减小7%，断丝数不得大于总根数的10%。）
