设备的画法与标注

设备的画法与方案流程图基本相同。
与方案流程图不同的是:对于两个或两个以上的相同设备一般应全部画出。
每个工艺设备都应编写设备位号并注写设备名称。与方案流程图中的设备位号应该保持一致。
当一个系统中包括两个或两个以上完全相同的局部系统时,可以只画出一个系统的流程,其他系统用双点画线的方框表示,在框内注明系统名称及其编号。

管道流程线的画法及标注


管道流程线上应用箭头表示物料的流向。

图中的管道与其他图纸有关时,应将其端点绘制在图的左方或右方,并用空心箭头标出物料的流向(进或出),在空心箭头内注明与其相关图纸的图号或序号,在其上方注明来或去的设备位号或管道号或仪表位号。

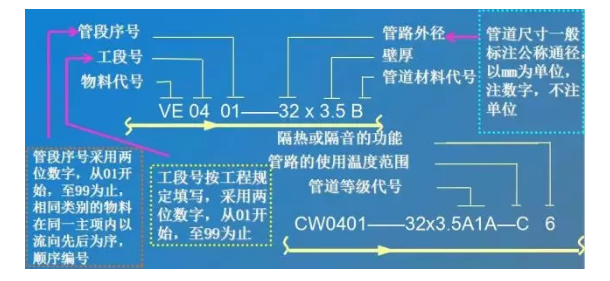

每条管道都要标注管道代号。横向管道的管道代号注写在管道线的上方;竖向管道则注写在管道线左侧,字头向左。

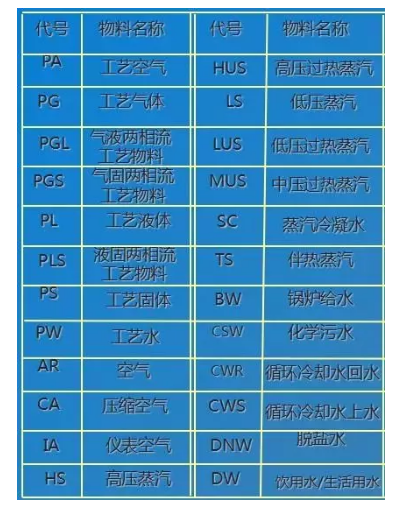

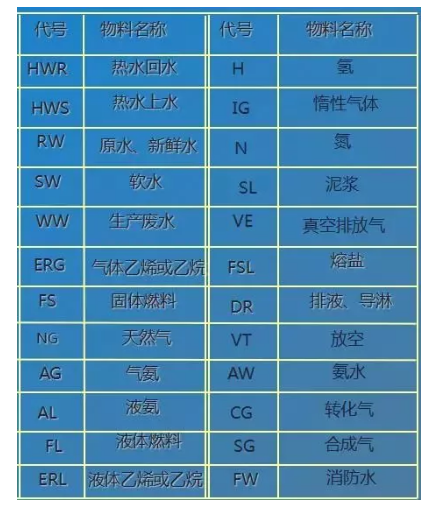

物料代号

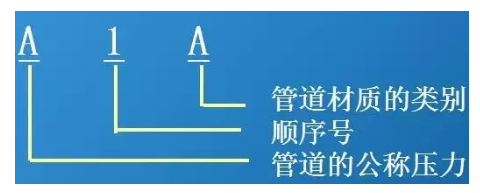

管道等级


管道材质类别

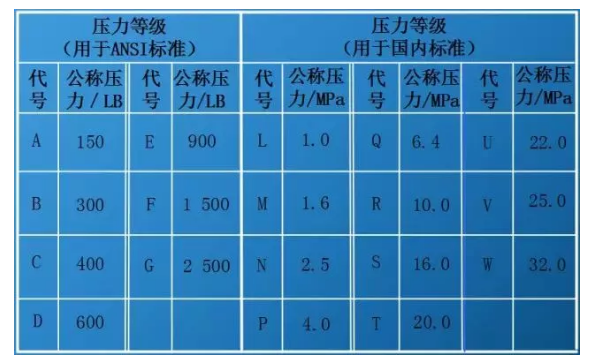

管道公称压力等级

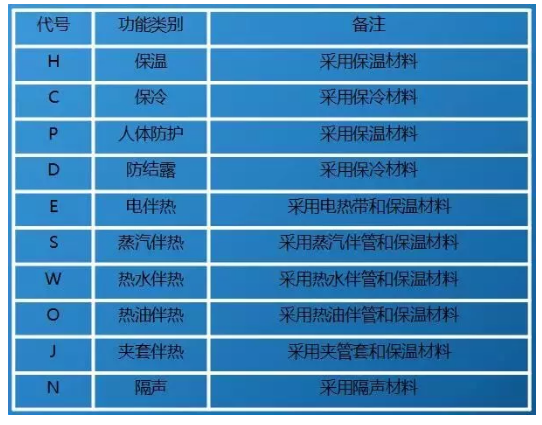

隔热及隔声代号

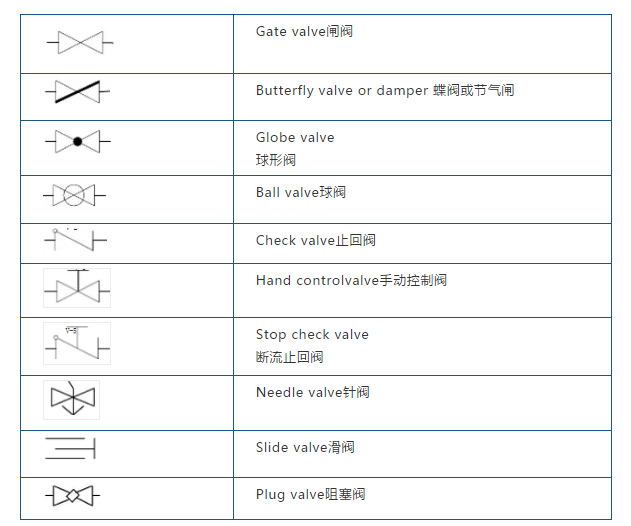

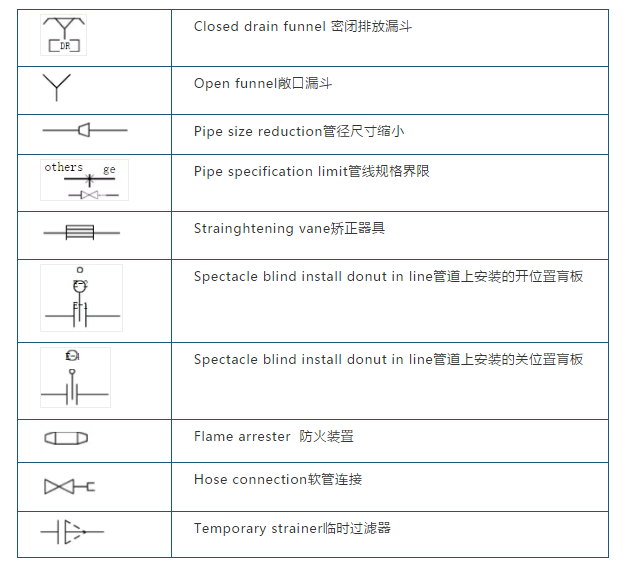

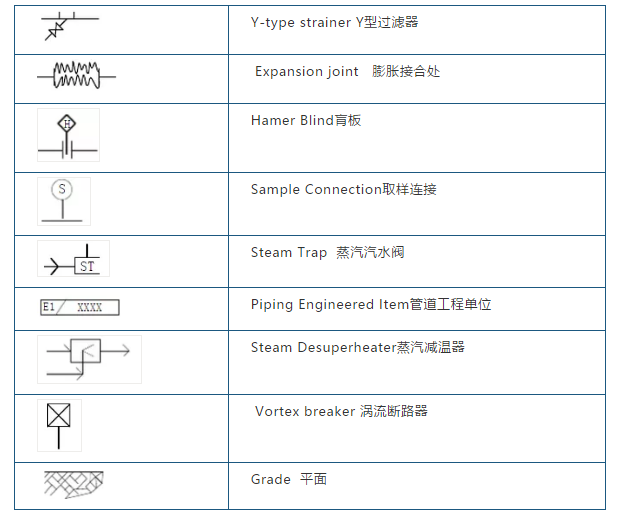

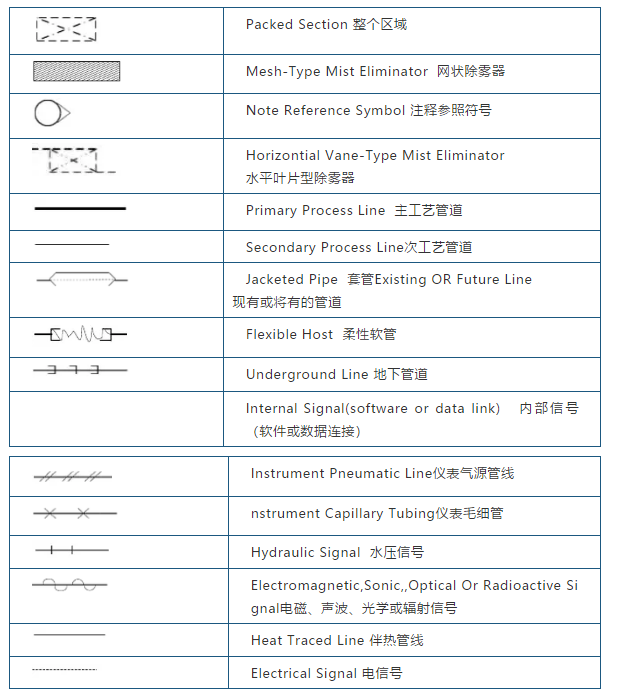

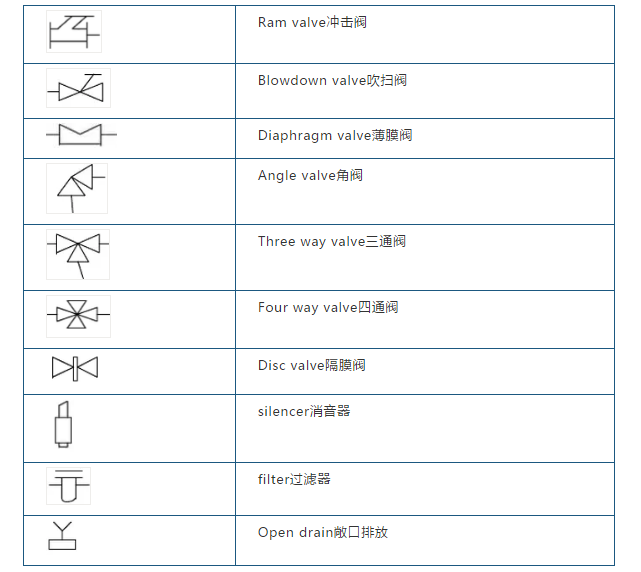

阀门等管件的画法与标注

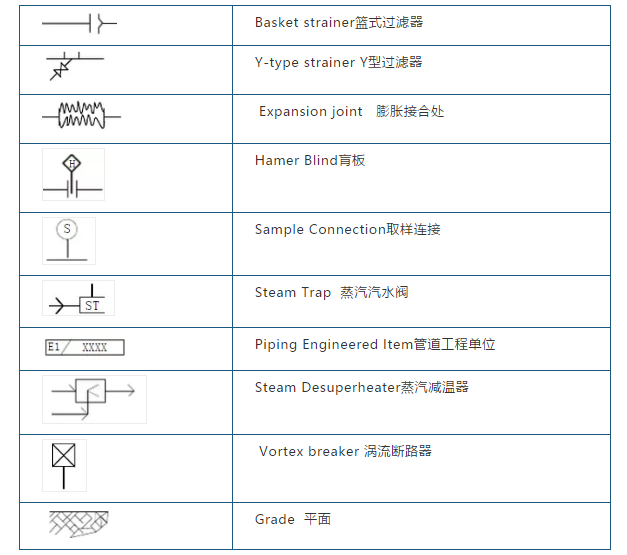

管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、法兰、盲板等。这些管件可以使管道改换方向、变化口径,可以连通和分流以及调节和切换管道中的流体。








管道附件用细实线按规定的符号在相应处画出。阀门图形符号尺寸一般为长为6 mm,宽为3 mm或长为8 mm,宽为4 mm。

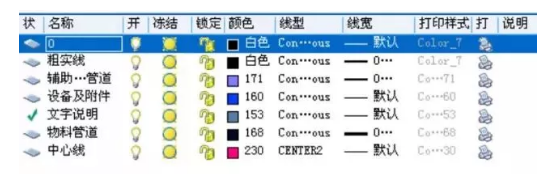

化工工艺图图层和线型


为了安装和检修等目的所加的法兰、螺纹连接件等也应画出。

管道上的阀门、管件要按需要进行标注。当它们的公称直径同所在管道通径不同时,要注出它们的尺寸。
当阀门两端的管道等级不同时,应标出管道等级的分界线,阀门的等级应满足高等级管的要求。
对于异径管标注大端公称通径乘以小端公称通径。

仪表控制点的画法与标注
画出所有与工艺有关的检测仪表、调节控制系统、分析取样点和取样阀(组)。
仪表控制点用符号表示,并从其安装位置引出。符号包括图形符号和字母代号,它们组合起来表达仪表功能、被测变量、测量方法。

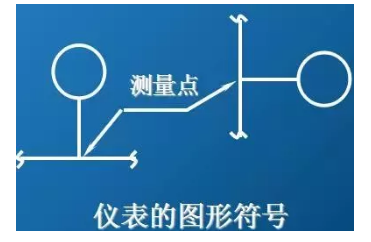

测、显示、控制等仪表的图形符号是一个细实线圆圈,其直径约为10 mm。圈外用一条细实线指向工艺管线或设备轮廓线上的检测点

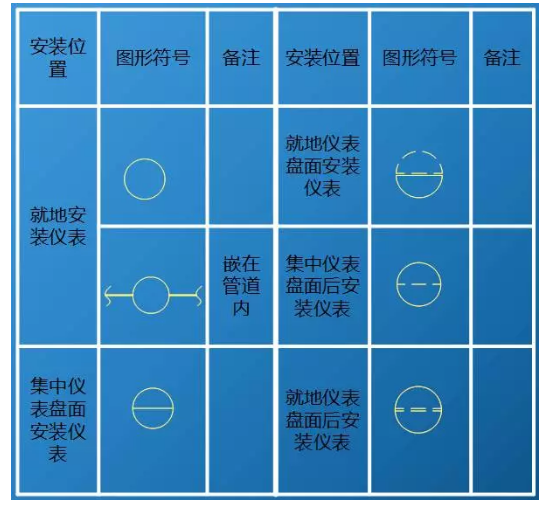

仪表安装位置的图形符号

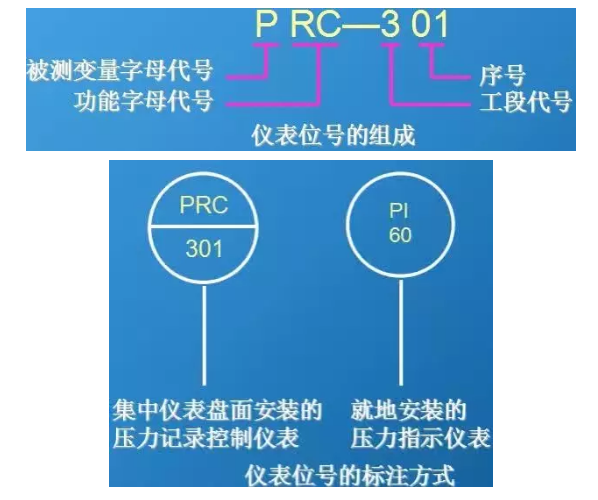

仪表位号


图幅和附注

一般采用A1图幅,横幅绘制,特别简单的用A2图幅,不宜加宽和加长。
附注的内容是对流程图上所采用的,除设备外的所有图例、符号、代号作出的说明。

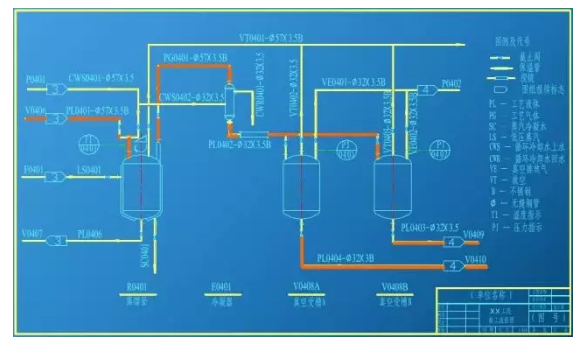

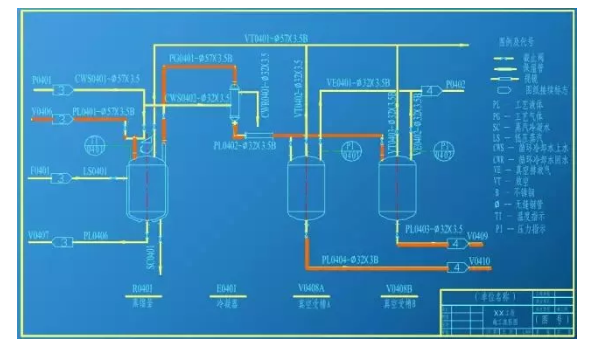

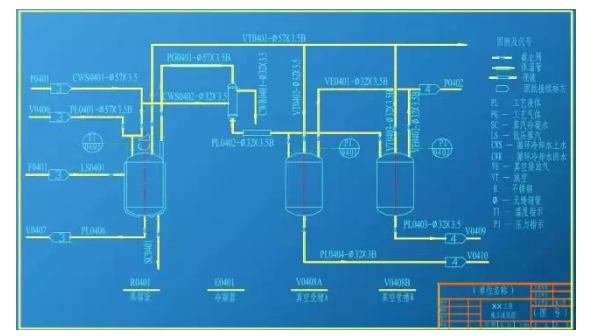

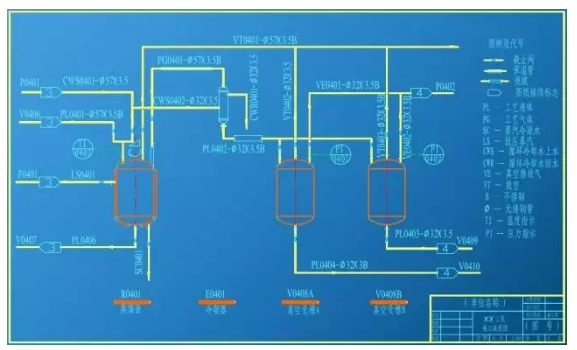

施工流程图的阅读


1、看标题栏和图例中的说明




2、掌握系统中设备的数量、名称及位号


3、了解主要物料的工艺施工流程线


4、了解其它物料的工艺施工流程线
