机械设备安全设计-ISO 12100基本解读

在机械设备的安全设计方面,欧美工业发达国家一直主张通过机械本身的安全性达到保证生产中的安全性的理念。而这种理念已经成为欧盟国家内部以至发达国家机械产品的贸易交流的标准,而生产商要把工业机械产品打进欧美市场,必需在设计上符合有关标准。

国际化标准组织ISO一直努力通过制定国际标准促进贸易及服务。ISO名下有230个技术委员会,其中负责机械安全的技术委员会ISO/TC199于1991年成立,专门制定、发布一系列与机械安全相关的标准。一些欧洲国家ISO成员提议将欧洲共同体国家内部实行的“机械安全方法”转换成ISO标准,以此推动人们对安全健康的重视。鉴于欧共体各国早已就机械安全立法和建立标准, ISO认为在机械安全方面与欧洲标准化委员会(CEN)合作,有利于尽快消除国际范围内可能产生的机械产品贸易技术障碍。这是ISO 12100和其它相关的机械设计安全规范的背景。


ISO 12100是基础标准,提出进行机械安全设计的设计通则以及在设计过程中如何进行风险评估与风险减小。ISO 12100(机械安全基本概念与设计通则)对机械/机器的定义为:由若干个零、部件组合而成,其中至少有一个零件是可运动的,并且有适当的机器致动机构、控制和动力系统等。它们的组合具有一定应用目的,如物料的加工、处理、搬运或包装等。机械这一术语也包括为了同一个应用目的,将其安排、控制得象一台完整机器那样发挥它们功能的若干台机器的组合。而中国国家标准GB/T 15706.1 中对机械的定义也与ISO 12100相同。


不符合相关安全标准或具有潜在危险的机器,有机会造成人命伤亡和财产损失。机械生产企业和设计人员在产品开发阶段,需要参考所有相关法规、标准和指引,把终端机器对生产加工和其它行业人员所带来的伤亡风险减至最小。ISO 12100定义了安全相关系统,以及机械设备和厂房控制系统安全相关零件的重要流程。在实施过程中,有以下的风险考虑项目:


‧机械危险

‧电气危险

‧高温危险

‧噪音危险

‧振动危险

‧辐射危险

‧材料与物质危险

‧机械设备设计原则忽略人体工学所造成的危险

针对机器的安全防护,设备首先要考虑的就是安全问题。

机械设备根据有关安全要求,必须装设合理、可靠、不影响操作的安全装置。例如:(1)对于作旋转运动的零、部件应装设防护罩或防护挡板、防护栏杆等安全防护装置,以防发生绞伤。(2)对于超压、超载、超温度、超时间、超行程等能发生危险事故的零、部件,应装设保险装置,如超负荷限制器、行程限制器、安全阀、温度继电器、时间断电器等等,以便当危险情况发生时,由于保险装置的作用而排除险情,防止事故的发生。(3)对于某些动作需要对人们进行警告或提醒注意时,应安设信号装置或警告牌等。如电铃、喇叭、蜂鸣器等声音信号,还有各种灯光信号、各种警告标志牌等都属于这类安全装置。(4)对于某些动作顺序不能搞颠倒的零、部件应装设联锁装置。即某一动作,必须在前一个动作完成之后,才能进行,否则就不可能动作。这样就保证了不致因动作顺序搞错而发生事故。


机械设备的电气装置必须符合电气安全的要求,主要有以下几点:(1) 供电的导线必须正确安装,不得有任何破损或露铜的地方。(2)电机绝缘应良好,其接线板应有盖板防护,以防直接接触。(3)开关、按钮等应完好无损,其带电部分不得裸露在外。(4)应有良好的接地或接零装置,连接的导线要牢固,不得有断开的地方。(5)局部照明灯应使用36V的电压,禁止使用1lOV或220V电压。


以下为机械安全的分类以及示例的一些典型危险,各位工程师童鞋,请对号入座,看看我们设计的设备上存在哪些危险,平时是不是忽略了。

机械安全的分类:

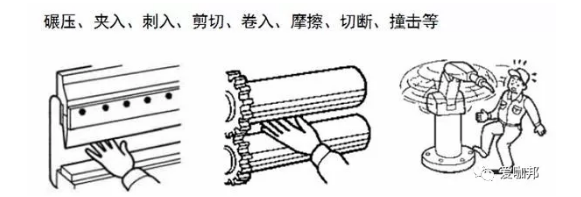

1. 机械性危险

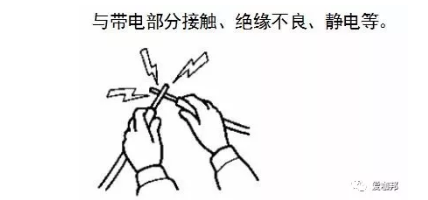

2. 电气性危险(没错,它也属于机械安全)

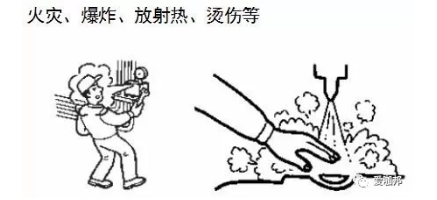

3. 热源所造成的危险


4. 噪音所造成的危险


5. 震动所造成的危险

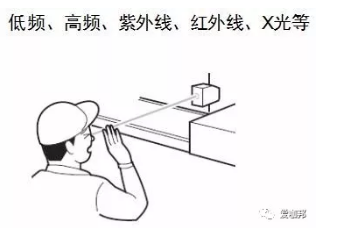

6. 放射所造成的危险


7. 材料所造成的危险

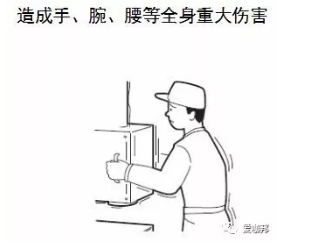

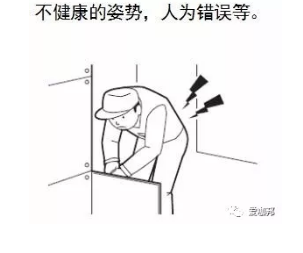

8. 不符合人体工学造成的危险
