关于呼吸阀，你想知道的都在这里
常压、低压储罐是流程工业中常见的设备。常压、低压储罐在使用过程中经常会由于储罐内液面的改变、或者外界温度的变化等原因，导致储罐内气体膨胀或收缩，储罐内气相的压力也随之波动，气体压力的波动极易使储罐出现超压或真空的情况，严重时会造成储罐超压鼓罐或低压瘪罐。
为了防止储罐出现超压或负压等失稳状态，工艺设计中通常采用在罐顶安装呼吸阀的方式来维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，保护储罐安全，并且减少储罐内物料的挥发和损耗，对安全和环保均起到一定的促进作用。

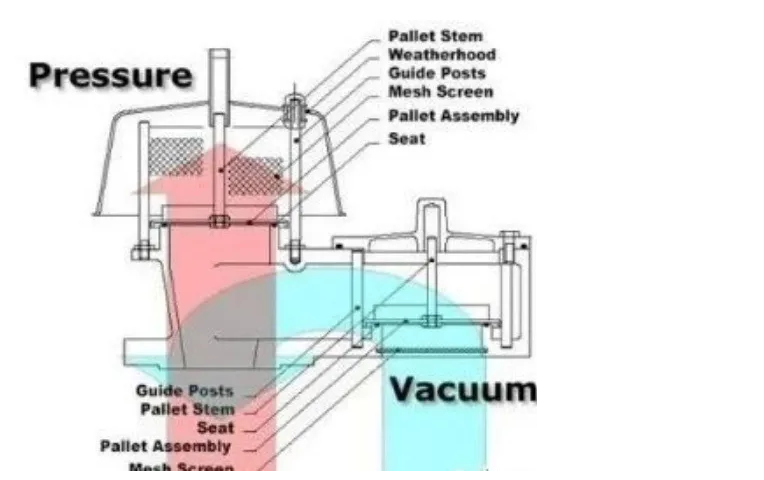

呼吸阀原理
呼吸阀的功能
(2)向储罐内灌装物料时，呼吸阀即开始将罐内气体向罐外呼出。
(3)由于气候变化等原因引起罐内物料蒸汽压增高或降低，呼吸阀则呼出蒸汽或吸人空气或氮气(通常称热效应)。
(4)发生火灾时，储罐因呼出气体受热引起罐内液体蒸发量剧增，呼吸阀便开始向罐外呼出，以避免储罐因超压而损坏。
(5)在其它工况下，如挥发性液体的加压输送、内外部传热装置化学反应、操作失误等，呼吸阀则相应进行呼出或吸人，以避免储罐因超压或超真空而遭受损坏。
常用标准
呼吸阀安装要点
(2)当储罐体积较大，或者储罐比较重要时，为防止单台呼吸阀因故障导致储罐出现超压或负压的风险，此时可以安装两台呼吸阀。为避免两台呼吸阀同时动作而增加故障的几率，工艺设计时，通常将此两台呼吸阀的吸入和排出压力梯度设计，正常情况下一台工作，另一台备用。
(3)如果呼吸量较大，导致单个呼吸阀的呼吸量不能满足要求时，可设置两个以上呼吸阀。当安装两个呼吸阀时，它们与罐顶的中心距离应相等，即在罐顶对称布置。

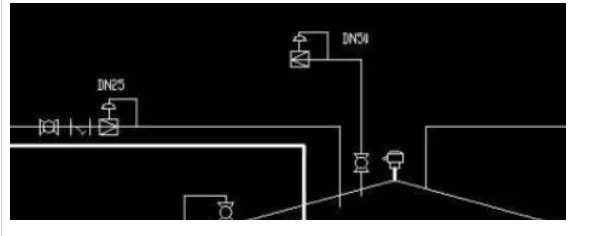

(4)如果呼吸阀安装在氮封储罐上，则氮气供气管的接管位置一定要远离呼吸阀接口，并由罐顶部插入储罐内约200mm，这样氮气进罐后不直接排出，起到氮封作用。
(5)如果呼吸阀内带有阻火器，必须考虑阻火器的压降对呼吸阀排出压力的影响，以免储罐超压。
(6)当建罐地区历年最冷月份温度的平均值低于或等于0时，呼吸阀必须有防冻措施，以防止呼吸阀阀盘冻住或阻塞导致储罐排气不畅或补气不足，而导致储罐超压鼓罐或低压瘪罐。
来源：化工707
