罐区VOCs废气治理中阻火器设置及选用（二）

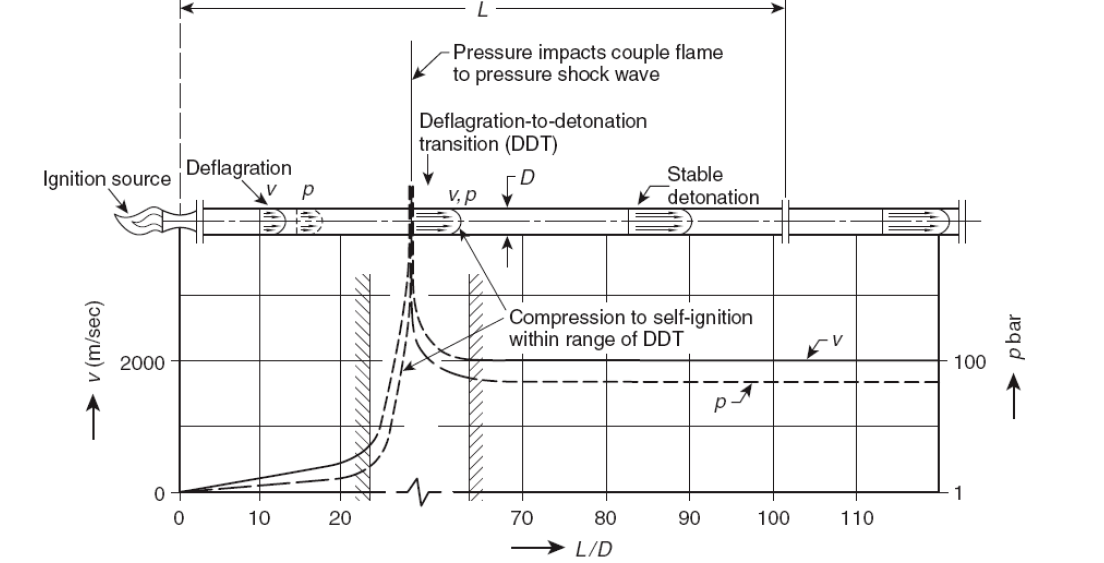

1、管道爆轰阻火器应尽量靠近储罐安装。如果是罐顶的气相线，阻火器尽可能安装在罐顶气相管线出口处。但是如果由于空间或者罐顶承重所限、或者为方便维修维护，也可以安装在罐底地面处，如上海赛科的连通罐区。对于管道内的气体爆炸可分为三个过程：爆燃区、非稳态爆轰区、稳态爆轰区，下图给出了受限爆炸的火焰速度和压力曲线（摘自NFPA69-14）。非稳定爆轰处是最危险的地方。目前，气相连通储罐管道上所选阻火器为稳态爆轰型阻火器，无法阻止非稳态爆轰。因此管道爆轰型阻火器的安装要避开可能的非稳态爆轰位置。非稳态爆轰位置受爆炸性气体组分、爆炸特性、管网布置、点火源分布等多种因素影响，可实验评估确定安装位置。在没有实验评估时，为方便企业实施，本规定参考德国标准TRbF 20给出了管道阻火器相关安装指南。

2、管网内的爆炸是一个复杂过程，受多种因素影响，可通过实验确定实际条下的爆炸载荷，从而作为管网的设计条件。在没有实验下，为方便实施，参考德国TRbF 20和美国NFPA69等标准给出了相关指南。常压储罐VOCs收集管道运行压力一般为kPa级。为了防止内部爆炸破坏，对于DN200以下的管道，管道公称压力一般不低于1.0MPa；对于DN200以上的管道，管道公称压力一般不低于1.6MPa。中国石化管道等级一般要求输送油品、油气的管道材料等级不低于1.6 MPa，设计温度（Td）大于200 ℃时不低于2.5 MPa。因此规定连通与收集管道的管道公称压力一般不低1.6MPa。管道内发生爆炸时，弯头、连接件等管件是最容易发生失效的部位，内部的爆炸波通过局部反射在这些部位产生高压，弯管和连接件需用采取合理的安装方式。
