罐区VOCs废气治理中阻火器设置及选用（一）

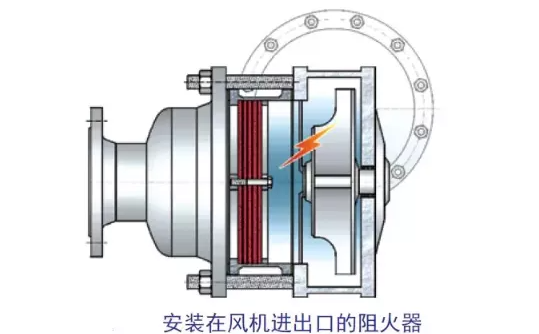

泵和风机本身就是潜在火源，抽气设备应根据连通罐组内的VOCs气相空间爆炸分区和外部环境选择满足防爆要求的设备(包括内部设备元件和电气设施)，设备内部在运行时不能产生火花，从而保证本质安全。安装在两端的阻火器能及时阻灭泵和风机内发生的爆炸，保护上下游装置和设备安全。美国 33  CFR:§154.826 要求使用在爆炸 0 区的风机，真空泵，压缩机等机械设备进出口必须设置阻火器。NFPA67  第 10.5  规定使用在爆炸 0区的风机、真空泵，压缩机应自带爆燃阻火器，阻火器应通过出口操作条件下的阻火性能测试。当未自带阻火器时，可在抽气设备进出口设置管道爆轰型阻火器。

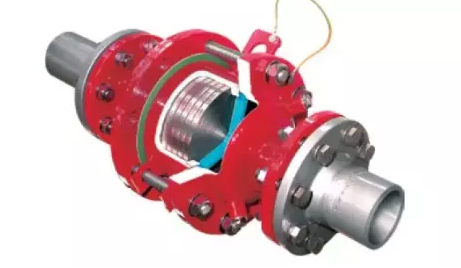

此外，罐顶VOCs/油气连通项目选择的管道爆轰型阻火器必须通过第三方实验测试认证，测试技术标准应遵循 ISO16852 。目前 GB/T13347-2010  与ISO16852-2016 在管道爆轰阻火器测试方面存在一定差距，满足国标不一定满足 ISO16852。GB/T13347-2010对火焰速度没有具体要求，仅仅要求不低于厂家提供的安全阻火速度值，同时对爆轰型阻火器也未要求进行爆燃测试。ISO16852-2016 规定测试火焰传播速度必须满足爆轰特征，碳氢化合物-空气混合物（IIA，IIB1，IIB2和IIB3）火焰速度≥1600m/s；氢气-空气混合物（IIB 和IIC）火焰速度≥1900m/s；两组火焰检测器测试的火焰速度应为常量，火焰传播速度偏差不能超过10%；爆轰型阻火器还应经过 5 次爆燃测试。同时还规定了相关带节流的爆轰型阻火器测试要求。

石化常压储罐设计压力多为 2kPa，再加上各安全附件设置压力不重叠，导致排气压力区间较窄，排气压力低。因此，在该系统中，压降也是选择管道爆轰型阻火器的关键指标之一。压降过大，则将导致收集系统无法运行。压降过小，可能会影响阻爆轰性能。本规定要求阻火器压降应经过实际测量，压降不应大于 0.3kPa，并有第三方认证的压降-流量图表，如下图：
