建筑电气安全设计解读（二）

    最有效的建筑电气风险控制方法可能在现实中无法实施，相较于从一开始就设计具有先进建筑电气安全技术的工作空间，可能时间、经济成本更为昂贵。建筑电气设计预防取决于对建筑电气风险控制层次结构的理解。

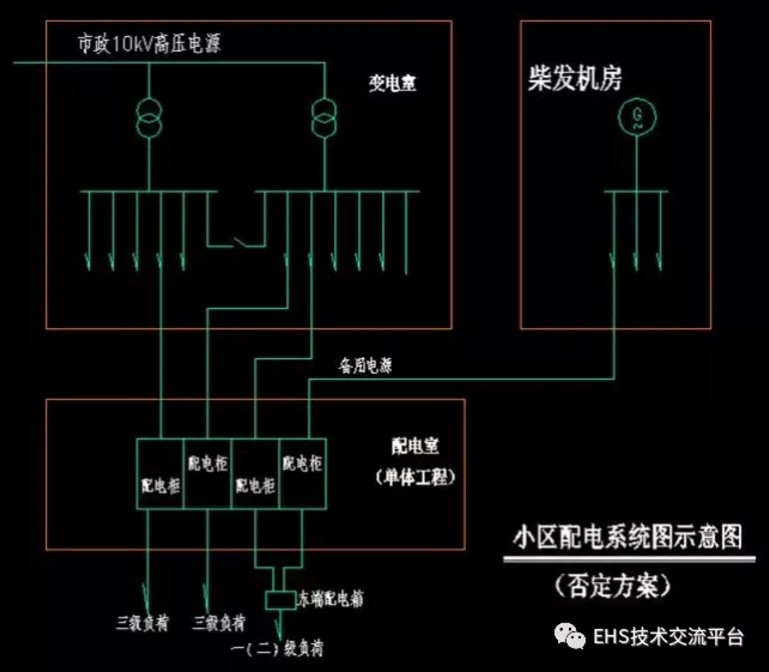

（2）应急电源与正常电源之间必须采取防止并列运行的措施。

（3） 住宅建筑的高压供电系统宜采用环网方式，并应满足当地供电部门的规定。

（4）供配电系统设计应符合国家现行标准《供配电系统设计规范》GB 50052和《民用建筑电气设计规范》JGJ 16的有关规定。

需要系数是计算负荷和设备负荷之比。需要系数应用在线路末端，需要系数是针对安装负荷的，而不是针对计算负荷。它标志的是用电设备组投入运行时，从电网中实际取用的功率必须考虑的一个综合系数。

（二）、三级配电二级保护

1）做到一级、三级配电箱配置漏电保护器；三级配电箱应一机、一箱、一闸、一锁、一漏保。

2）设备或设施应有避雷防护措施，布置平面设备，对设备连线。

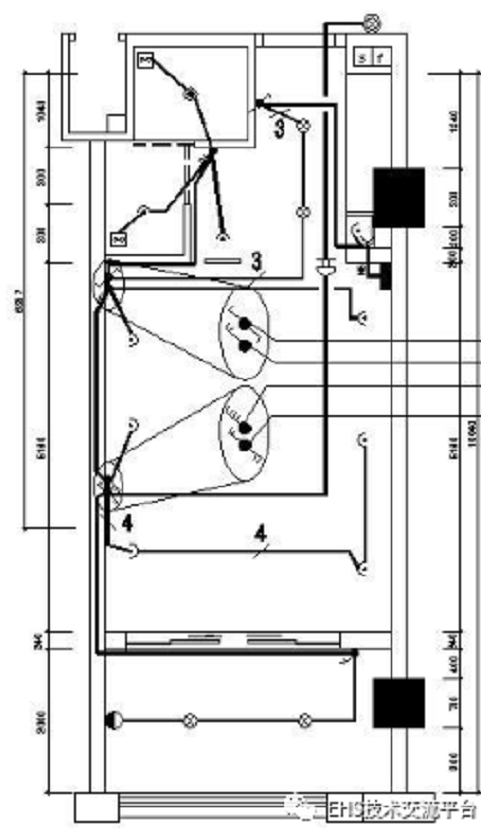

3）土建施工图的作用主要是预留管，保证后期穿线有空间。如果后期户内采用的是智能扩容，涉及到的也只是线缆变动。

v

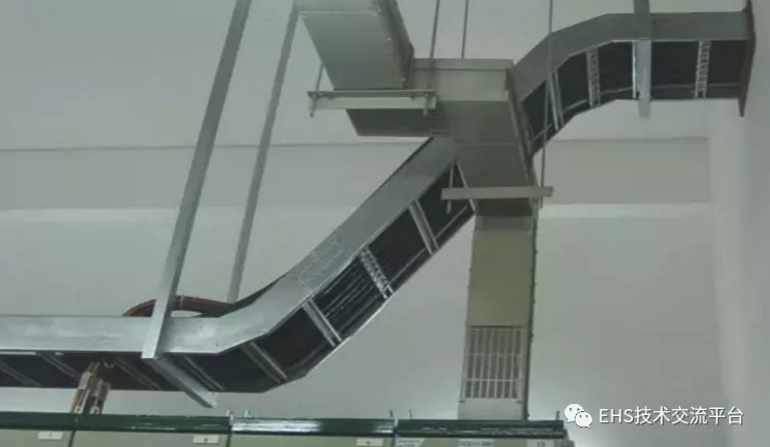

（三）建筑电气金属梯架、托盘或槽盒本体之间的连接应牢固可靠，与保护导体的连接应符合下列规定：

1. 梯架、托盘和槽盒全长不大于30m时，不应少于2处与保护导体可靠连接；全长大于30m时，应每隔20m~30m应增加一个连接点，起始端和终点端均应可靠接地。

2. 非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体，保护联结导体的截面积应符合设计要求。

3. 镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。

四）建筑电气

1. 建筑中使用或产生水或水蒸气的粗加工区（间）、细加工区（间）、热加工区（间）、洗消间等场所安装的电气设备外壳、灯具、插座等的防护等级不应低于IP54，操作按钮的防护等级不应低于IP55。


2. 设在地下层（室）内的建筑各类用房，如无天然光或天然光不足时，宜将设计照度提高一级。




3. 低压系统中，配电变压器中性点的接地电阻不宜超过4Ω;

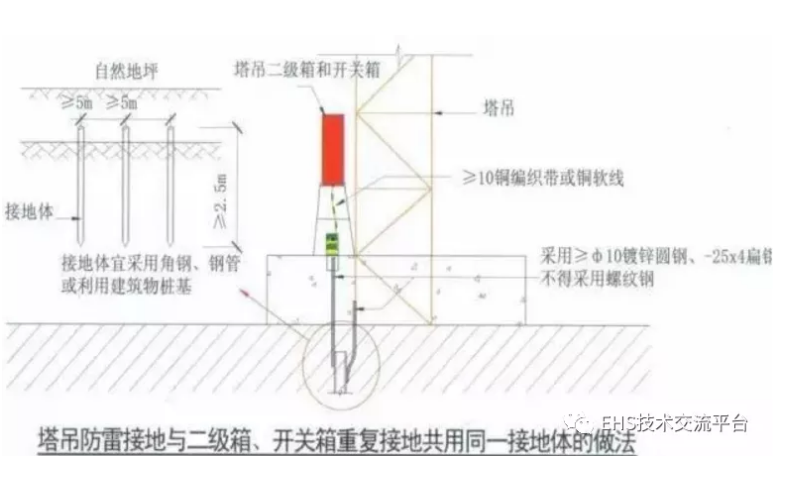

4. 配电变压器位于建筑物外部时，低压电缆在引入该建筑物处，对于TN-S或TN-C-S系统，PE线或PEN线应重复接地，接地电阻不宜超过10Ω;对于TT系统，PE线单独接地，接地电阻不宜超过4Ω;

5. 对于第二、三类防雷建筑物，当专引人工防雷引下线时(该情形极少)，每根引下线的冲击电阻分别不宜大于10Ω、30Ω; 当利用自然防雷引下线时，每根引下线的冲击电阻数值可不做规定。
