1. 用电设备组的计算负荷（三相）：

有功计算负荷          Pjs=Kx·Pe(Kw)；

无功计算负荷         Qjs=Pjs·tgψ（Kvar）；

视在功率计算负荷   Sjs=√￣Pjs2+ Qjs2（KVA）；

计算电流                 Ijs=Sjs/√￣3·Ux·Cosψ（A）。

式中：Pe --- 用电设备组额定容量（Kw）；

          Cosψ --- 电网或供电的功率因数余弦值（见下表）；

          tgψ --- 功率因数的正切值（见下表）；

          Ux--- 标称线电压（Kv）。

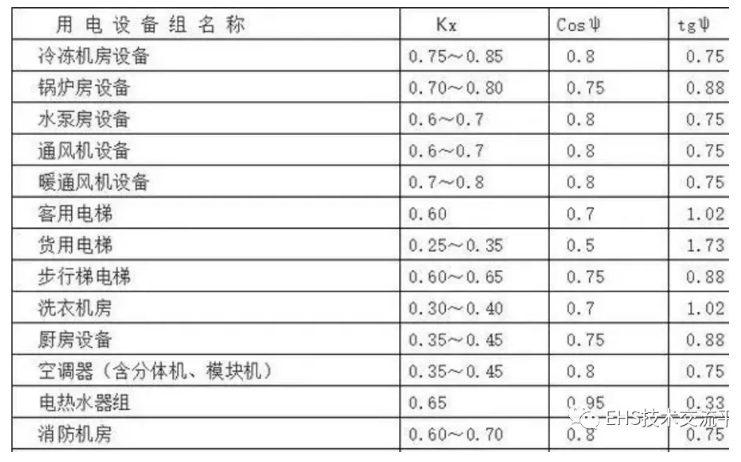

          Kx---需要系数（见下表）

提示：有感抗负荷（电机动力）时的计算电流，即：

                     Ijs=Sjs/√￣3·Ux·Cosψ·η（A）

       η---感抗负荷效率系数，一般取值0.65～0.85。

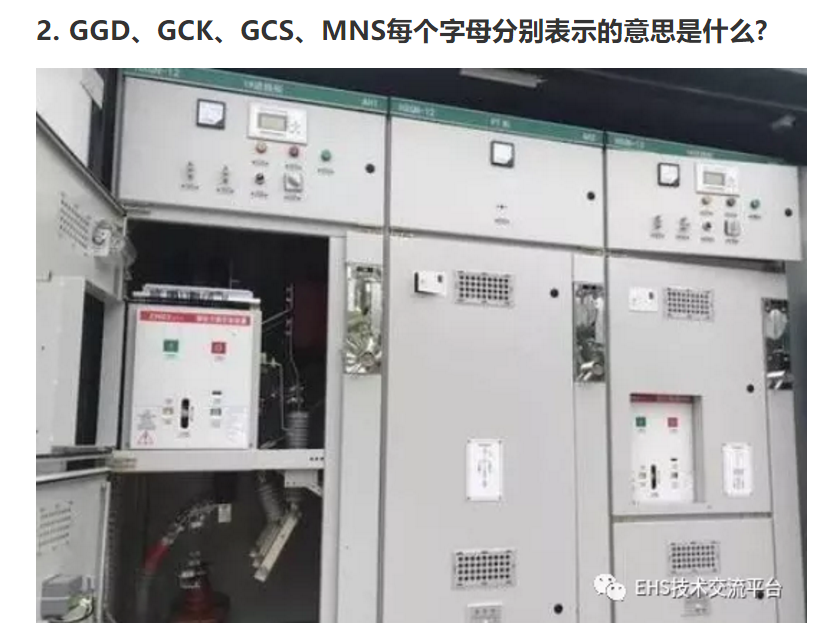

GGD交流低压配电柜：G--低压配电柜;G--固定安装、固定接线;D--电力用柜 。

GCK交流低压配电柜：G--柜式结构;C--抽出式;K--控制中心 。

GCS交流低压配电柜：G--封闭式开关柜;C--抽出式;S--森源电气系统。

MNS交流低压配电柜;是按照瑞士ABB公司转让技术制造的产品。

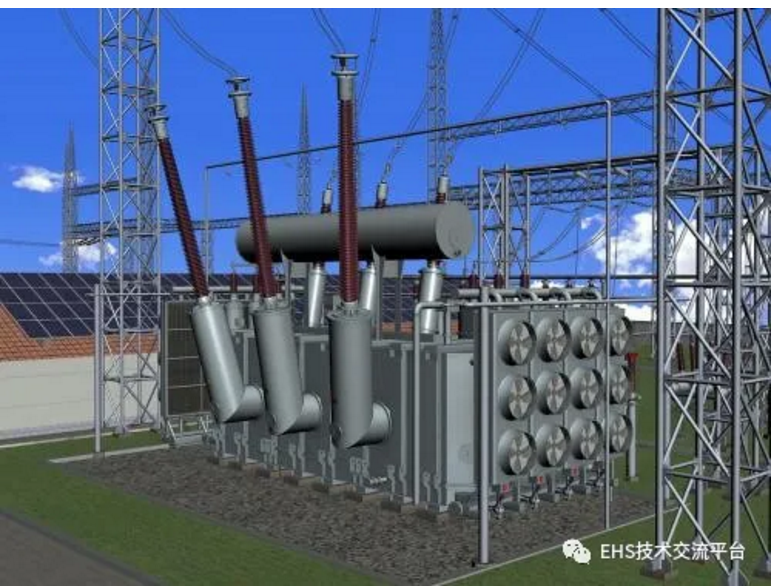

3.变电所变压器容量的计算

根据低压配电干线计算负荷汇总后进行计算，参照上述方法进行。即：

            ∑Sjs变= K∑·∑Sjs干线（K∑取值范围见下表2）。

 变压器容量确定：S变=Sjs×1.26= （KVA）。

（载容率为80﹪计算，百分比系数取1.26，消防负荷可以不计在内）。

变压器容量估算S变= Pjs×K×1.26= Pjs×1.063×1.26= （Kva）。

计算举例（方法参照如上计算）：

Pjs=Kx·Pe(Kw)； Qjs=Pjs·tgψ（Kvar）； Sjs=√￣Pjs2+ Qjs2（KVA）；

Ijs=Sjs/√￣3·Ux·Cosψ（A）。

4. 建筑物单位面积功率Pe（负荷密度）乘以建筑总面积S。

即：

Pjs=Pe·AS/1000（Kw）

式中：Pjs---有功计算负荷（Kw）；

Pe---单位面积的功率指标（W/m²）；

AS----建筑总面积（m²）。

5.确定电力拖动方案

电力拖动方案选择是电气控制系统设计的主要内容之一，也是以后各部分设计内容的基础和先决条件。

主要从几个方面考虑电力拖动方案：

6.拖动电动机的选择基本原则
