如何进行高质量危险与可操作性(HAZOP)分析 技巧(六)- 如何划分节点

老良 - Samoretti

在第三节《组长的职责和能力》提到过，有经验的HAZOP组长可以事先将开始几天的分析节点划分好， 而且节点的划分是高质量完成HAZOP分析的关键因素之一，那么节点划分需要遵循哪些原则？如何划分节点可以帮助减少时间浪费、保持HAZOP小组成员的兴趣和热情，从而提高HAZOP分析的效率？

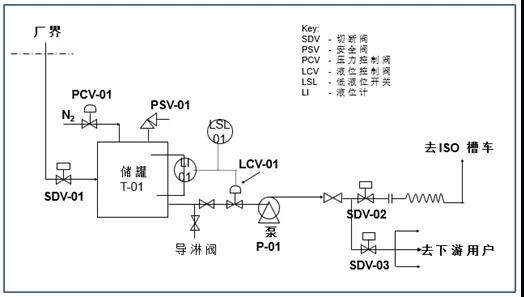

图一 物料A输送、储存和供应工艺流程

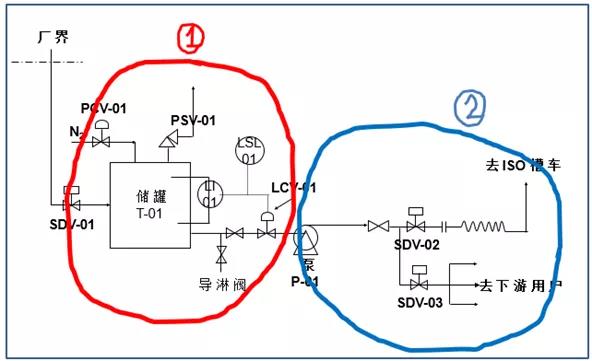

图二 物料A输送、储存和供应工艺节点划分方法一

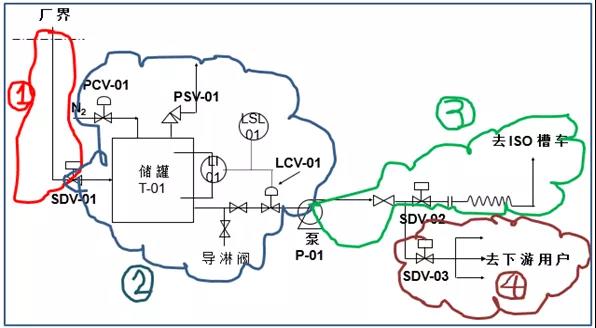

比较有经验的组长通常可能会将上述工艺划分成4个节点讨论。如下图所示，组长使用云图将工艺划分成4个节点，第1节点是厂界开始至紧急切断阀SDV-01，这个节点从工艺的角度比较简单，为单一管线。但是由于考虑到界面的问题，可能涉及的讨论点比较多，而且组长可以通过第1个节点讨论，统一HAZOP分析小组的讨论方式、思考逻辑、记录方式，也可以通过这个节点了解小组成员的个性、能力、活跃性等。第2个节点从SDV-01开始到泵P-01为止，包括储罐T-01以及附属设施和泵P-01的进口管线。第3个节点是泵P-01出口到ISO槽车。第4个节点是SDV-03至下游用户。图三中节点划分考虑了将不同功能的操作划分在不同的节点中，节点大小也比较合适。但是有以下几个缺点：

a)  云图的画法会不小心将管线切断，特别是没有切断设施如切断阀、泵等的时候，容易让人产生疑惑；

b)  容易遗漏管线、阀门等， 如下图中SDV-02和SDV-03之间的管线。节点3和节点4 讨论过程中都可能遗漏这一管线的存在；

c)  复杂的工艺中容易产生云图交叉等。

图三 物料A输送、储存和供应工艺节点划分

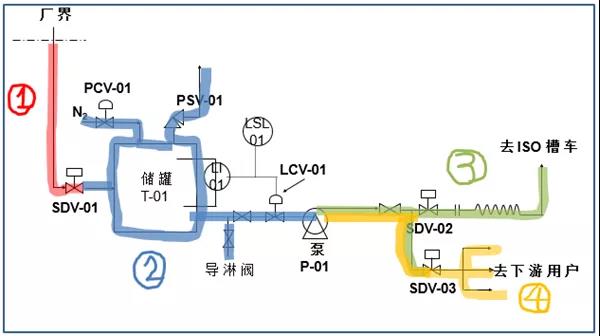

大部分优秀的组长都会通过使用荧光笔描线的方式，保持仔细地节点划分和确保没有遗漏。如下图四，同样划分成4个节点，第1和第2个节点完全相同。考虑到ISO槽车和下游用户的供应都是通过泵P-01完成，所以，第3个节点从泵P-01开始，一直划到ISO槽车，而第4个节点，同样是从泵P-01通过SDV-03划到下游用户管线为止。这样画法的好处是泵P-01到阀门SDV-03 和SDV-04的管线划了两边，说明该工艺至少有两个不同的运行状态需要使用这根管线，帮助HAZOP分析小组更加重视这两个节点的分析。

图四 物料A输送、储存和供应工艺节点划分

无论上述工艺的节点如何划分，总是会遇到各种各样的困难和潜在冲突状态的发生。需要特别提醒的是：

a)  上述工艺并不是以完美的P&ID形式展示节点的划分；

b)  如果有更多的信息，可能需要划分更多的节点，如氮气供应；安全阀PSV出口管线（如果接到防空总管或者火炬等处理设施）；SDV-03 到下游用户可以根据和业主或者设计人员充分讨论用户的情况划分1-3个节点；

c)  对于间歇操作的工艺，考虑到需要在不同的操作状态对同一段工艺或设备进行多次分析，这样可能需要定义为多个节点。这一点我们将在下一章HAZOP分析技巧中会详细讨论；

d)  节点之间的分割设备，如阀门SDV-01，泵P-01，SDV-02或者 SDV-03只需要分析一次，至于在哪个节点分析并不重要，组长可以决定。同样的，我们将在下一章HAZOP分析技巧中会详细讨论；

e)  需要的时候，切断阀、控制阀可以作为节点的分割点，甚至极少数情况下可以使用单向阀或手动阀作为分割点。但是组长必须意识到，这个时候P&ID的质量可能需要提高，或者工艺操作中可能需要特殊的考虑。
