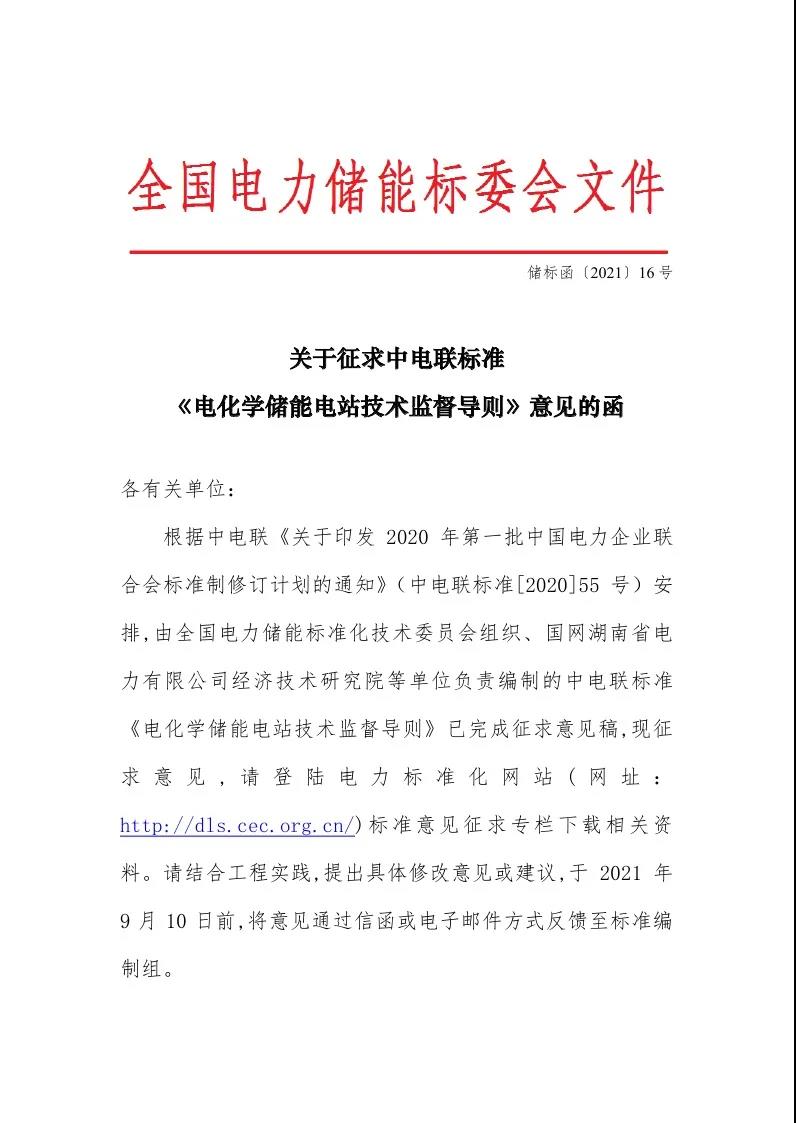

征求意见：关于征求中电联标准《电化学储能电站技术监督导则》意见的函

征求意见稿：

前言

本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中国电力企业联合会提出。

本文件由全国电力储能标准化技术委员会（SAC/TC550）归口。

本文件起草单位：国网湖南省电力有限公司经济技术研究院、国网湖南省电力有限公司电力科学研究院、中国电力科学研究院有限公司、湖南经研电力设计有限公司、南方电网调峰调频发电有限公司、长沙理工大学、北京索英电气技术有限公司

本文件主要起草人：

电化学储能电站技术监督导则

1　范围

本文件规定了电化学储能电站的技术监督范围、专业技术监督及技术监督管理要求。

本文件适用于锂离子电池、铅酸/铅炭电池、液流电池、燃料电池储能电站的技术监督。

2　规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 32509全钒液流电池通用技术条件

GB/T 34120电化学储能系统储能变流器技术规范

GB/T 34131电化学储能电站用锂离子电池管理系统技术规范

GB/T 34133储能变流器检测技术规程

GB/T 36276 电力储能用锂离子电池

GB/T 36547电化学储能系统接入电网技术规定

GB/T 36548电化学储能系统接入电网测试规范

GB/T 36549电化学储能电站运行指标及评价

GB/T 36558电力系统电化学储能系统通用技术条件

GB 51048电化学储能电站设计规范

DL/T 1051电力技术监督导则

DL/T 1815电化学储能电站设备可靠性评价规程

DL/T 1989电化学储能电站监控系统与电池管理系统通信协议

DL/T 2080电力储能用超级电容器

DL/T 2081电力储能用超级电容器试验规程》

DL/T 5810电化学储能电站接入电网设计规范》

NB/T 42090电化学储能电站监控系统技术规范》

3　术语和定义

20204672-T-524《电力储能系统术语》、DL/T 1051界定的以及下列术语和定义适用于本文件。

3.1　

储能装置 energy storage device

电化学储能电站中能够储存能量的装置，包括锂离子电池、铅酸/铅炭电池、液流电池、燃料电池等。

4　总则

4.1　电化学储能电站技术监督工作应对电化学储能电站的设备、系统安全和经济运行相关参数及性能指标进行监督，实施全过程监督管理。

4.2　电化学储能电站技术监督针对站内电气一次、电气二次等设备，按绝缘、继电保护、金属、化学、监控及辅助设备、通信、测量、电能质量、节能、环保等专业进行，涵盖电化学储能装置、储能装置管理系统、储能变流器、能量管理系统等。

4.3　电化学储能电站应建立覆盖全站、全过程的技术监督网络，按照分级管理的原则开展技术监督工作。

4.4　电化学储能电站应根据本导则制定本企业各专业技术监督管理制度和实施细则，以标准为依据、计量为手段，建立完善的技术监督台账和档案管理制度。

4.5　每年至少开展一次电化学储能电站技术监督动态检查。

5　技术监督范围

5.1　电池

电池设备技术监督应包括但不限于电池的一致性、功率、容量、效率、过载能力、SOC精度、保护功能、过充、过放、阻燃性能及电池舱的通风、采暖、温度等性能参数。

5.2　电池管理系统（BMS）

BMS系统的技术监督应包括但不限于BMS系统的计算性能、信息交互、故障诊断、电压采集精度、电流采集精度、温度采集精度、均衡性能、故障报警及保护功能、通信等性能参数。

5.3　储能变流器（PCS）

PCS系统的技术监督应包括但不限于PCS的绝缘、效率、损耗、过载能力、电网适应能力、谐波畸变率、功率控制精度、并网功率因数、故障穿越、充放电转换时间、保护、通信、温升、噪声、环境等性能参数。

5.4　能量管理系统（EMS）

EMS系统的技术监督应包括但不限于EMS系统的数据采集、监控、功率控制、电压调节及协调控制等功能、特性。

5.5　其他设备

其他设备设施技术监督应符合DL/T 1051相关要求。

6　专业技术监督

6.1　绝缘监督

电化学储能电站的储能装置、储能变流器、就地升压变压器、站用电电气设备、升压站高压电气设备、电缆的绝缘性能、过电压保护及接地情况。

6.2　继电保护监督

电化学储能电站的继电保护装置本体、安全自动装置、安全稳定装置、继电保护通道设备、相关二次回路及设备、时钟授时系统、直流电源系统的运行特性及功能情况。

6.3　金属监督

电化学储能电站的设备舱体、柜体、电池支架及辅助材料的材质和性能变化，焊接材料、胶接材料、焊缝、胶接面的质量，部件、焊缝、胶接面和材料的损伤情况。

6.4　化学监督

电化学储能电站的储能装置本体、监测装置的选用、检测检验、运行维护、检修、更换、报废与再利用情况。

6.5　监控及辅助设备监督

电化学储能电站的EMS系统、消防报警系统、安防监控系统、升压站监控系统、AGC/AVC控制系统等自动化系统和设备的控制范围、运行特性和功能情况。

6.6　通信监督

电化学储能电站的网络设备、主机设备、数据库、安全设备、存储设备、光传输设备、通信光缆等设备、设施的运行特性和功能情况。

6.7　测量监督

电化学储能电站的电流、电压、频率、电量、能效、充放电能力、温度、湿度、运行可靠性等参数及其各类测量仪表及装置的数据收集及整理、检验、检定、量值传递和溯源等情况。

6.8　电能质量监督

电化学储能电站的频率偏差、电压偏差、电压允许波动和闪变、电压暂升和暂降、短时间中断、三相不平衡度、正弦波形畸变率等参数。

6.9　节能监督

电化学储能电站的电池舱、PCS舱、变压器、集电线路等设备的设计、选型、运行、维护时的能耗和节能要求。

6.10　环保监督

电化学储能电站的环境保护设施及指标要求，电气设备及系统的噪声、磁场，废气、废水、废油、废液、固体废弃物的控制、存放及处理措施等情况。

7　技术监督管理

7.1　监督网络

7.1.1　电化学储能电站技术监督可实施三级管理，一级为分管领导，二级为技术监督专责，三级为监督员。

7.1.2　根据电化学储能电站实际情况和技术能力，自主或委托开展技术监督工作。

7.2　职责

7.2.1　分管领导

7.2.1.1　全面负责技术监督工作，建立健全监督网络，落实监督岗位责任制。

7.2.1.2　审定技术监督计划、措施、实施细则及相关制度；定期组织召开技术监督工作会议，监督检查技术监督工作和指标完成情况。

7.2.1.3　组织设备设施事故调查分析工作，制定反事故措施；研究并解决技术监督工作中的重大技术问题。

7.2.2　技术监督专责

7.2.2.1　组织编制技术监督工作计划、措施、实施细则、报表和总结等。

7.2.2.2　组织设备设施的选型、安装、调试、运行维护、检修、技改全过程的技术监督工作。

7.2.2.3　组织技术监督工作的开展，按规定周期组织对设备设施进行检测、试验，对数据进行综合分析，掌握设备设施健康状况，参加事故调查分析。

7.2.2.4　定期组织开展技术监督网络活动和技术监督知识培训。

7.2.3　监督员

7.2.3.1　参与编制技术监督工作计划、报表和总结等。

7.2.3.2　参与设备设施的选型、安装、调试、运行维护、检修、技改全过程的技术监督工作，监督设备设施所用材料、备品备件的质量验收工作。

7.2.3.3　实施年度技术监督工作计划和反事故技术措施，完成或监督完成定期检测、试验和分析工作，掌握设备健康状况，发现问题，及时采取措施。

7.2.3.4　参加技术监督知识培训和监督网络活动。

7.2.3.5　收集整理原始资料，建立健全台帐和技术档案，并及时更新。

7.2.4　技术监督服务单位

7.2.4.1　应配备必要、先进的试验设备和实验室，具备承担相关试验的资质，受相关单位委托或授权开展技术监督工作。

7.2.4.2　掌握设备、设施等的技术状况，及时发现问题，并提出整改建议，总结技术监督工作开展情况和新工艺、新技术应用情况，形成技术监督报告。

7.2.4.3　不断完善和更新测试手段，积极推广新工艺、新技术，提高服务质量。

7.3　计划管理

7.3.1　应依据国家、行业标准、反事故措施要求，结合设备运行情况、性能状况及设备设施检修技改工作，按期制定技术监督工作计划。

7.3.2　应每年召开一次技术监督工作会，交流各专业技术监督情况，总结经验，宣贯有关专业监督标准等。

7.4　过程管理

7.4.1　应建立和健全覆盖设备安全、经济运行相关参数及性能指标的全过程技术监督管理制度，包括质量验收、日常巡检、定期工作、缺陷统计、事故调查处理等制度。

7.4.2　在技术监督工作中发现设备设施重大缺陷和异常，应及时分析，查明原因，提出解决措施和建议。

7.5　监督检查和评价

7.5.1　每年由分管领导依据技术监督实施细则组织进行自检和自评价。

7.5.2　应结合自检情况，对各专业技术监督开展情况提出改进措施，并制定整改计划，完成整改工作。

7.6　档案管理

建立健全全过程技术档案，技术资料应完整、连续，并与实际相符。

附　录　A（资料性）
电化学储能电站各专业技术监督检查项目及要求

电化学储能电站各专业技术监督检查项目及要求见表A.1。

表 A.1电化学储能电站各专业技术监督检查项目及要求
