500千伏某变2号主变35千伏3520开关控制回路断线异常事件分析报告

一、事件概述

8月27日17时45分，500千伏凤仪变2号主变35千伏3520开关报第一组控制回路断线。

二、异常设备信息

该开关生产厂家杭州西门子，型号3AQ1EG，上次检修时间为2015年1月。

三、异常分析

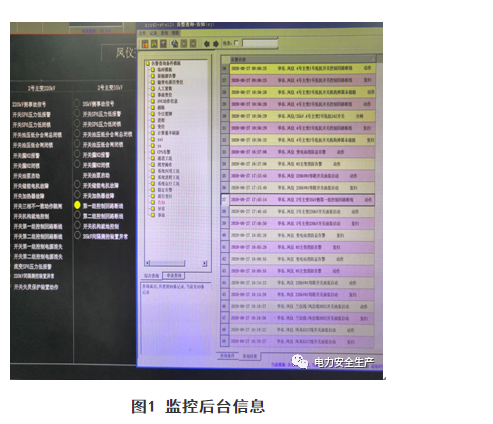

8月26日3时05分至5时55分，凤仪变2号主变35千伏3520开关先后出现4次第一组控制回路断线告警。5时55分告警信号复归后未再次报出。检修人员现场检查开关本体机构、开关操作箱外观未发现明显异常，相关二次回路端子接线无松动并再次全面紧固。

27日告警再次出现后，检修人员现场检查确认为2号主变35千伏3520开关机构箱内K10继电器（第一组分闸闭锁继电器）故障，更换K10继电器后恢复正常。

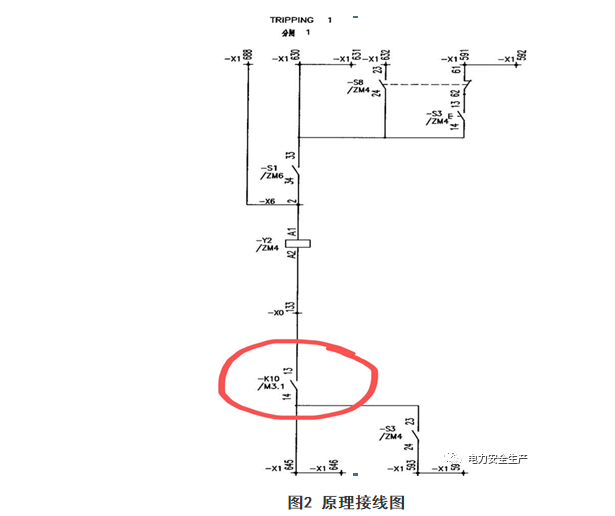

K10为第一组分闸闭锁继电器，当断路器在某些条件下（如SF6闭锁、操作电源消失等），该接触器失磁，串入分闸回路的常开接点打开，闭锁分闸回路。断路器正常运行情况下，该接触器应是励磁的，串入分闸回路的常开接点闭合，使断路器分闸操作成为可能。

四、后续处理

1.后续计划对更换下的继电器进行解体，明确异常原因。并在后续设备检修过程中，对相关二次元器件进行检查更换。

2.西门子常励磁继电器因长期处于励磁状态，塑料材质连杆在长期受力情况下易断裂导致节点不通。后续将严格根据省公司二次元器件管控要求，结合断路器大修，对常励磁继电器进行更换。
